Amphenol / SV Microwave SMPS RF 커넥터

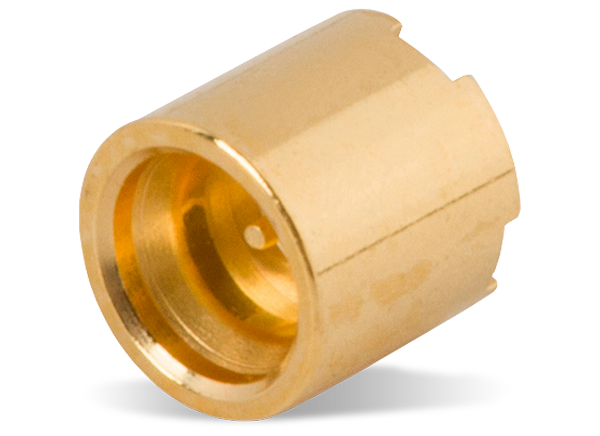

Amphenol/SV Microwave SMPS 커넥터는 차세대 고성능 초소형 RF 커넥터입니다. SMPS 커넥터는 SMP 및 SMPM 커넥터 시리즈를 기능을 동일하게 유지하면서 더 작은 패키지에 넣어 제공합니다. 이 커넥터는 100GHz를 초과하는 주파수도 가능하며, SMP 보다 45% 더 작고, SMPM 보다 30% 더 작습니다. SMPS는 G3PO 인터페이스와 직접 호환성이 있으며, 풀 디텐트 및 스무스 보어가 특징입니다. 현재의 구성 설정을 기준으로 이 구성에 포함된 것으로는 암 및 수 케이블 커넥터, 보드 마운트, 에지 론치, 암 불릿이 있습니다. 수 인터페이스는 암 유지에 대한 쉬운 체결 또는 디텐트를 위한 스무스 보어에 사용가능합니다. 이 SMPS 시리즈는 밀도가 매우 중요한 애플리케이션에 적합합니다.
특징
- 블라인드메이트/푸시 온 디자인(RFfortless®)
- SMP보다 45% 더 작음
- SMPM보다 30% 더 작음
- 100 GHz 기능
- 풀 디텐트 및 스무스 보어 옵션 이용가능
- Gore 100보다 작고 G3PO와 동등함
애플리케이션
- 항공우주
- 군사
- 보드-보드
- 보드 에지 마운트-백플레인
- 박스 케이블 어셈블리 내에 고주파 존재
- 고밀도 멀티포트 커넥터 및 블록
사양
- 50Ω impedance
- 65GHz frequency
- VSWR
- 1.10:1 from DC to 26.5GHz typical
- 1.25:1 from DC to 65GHz typical
- 0.07√f(GHz) insertion loss
- ≥-80dB typical shielding effectiveness
- Mating cycles
- 500 cycles for smooth bore
- 100 cycles for full detent
- 250VRMS dielectric withstanding voltage
- -65°C to +165°C temperature range
- Engage force
- 1.2lbs. for smooth bore
- 2.5lbs. for full detent
- Disengage force
- 1.02lbs. for smooth bore
- 4.5lbs. for full detent
- 0.010" axial misalignment
- ±0.010" radial misalignment
