Amphenol Sine Systems ATPH 3위치 커넥터
Amphenol Sine Systems ATPH 3위치 커넥터는 탁월한 후방 밀봉 유지를 위한 우수한 환경 밀봉 및 스냅 핏 엔드 캡을 갖춘 비용 효율적인 열가소성 솔루션입니다. 이 커넥터는 최대 750VAC/1000VDC의 고전압 애플리케이션용으로 설계되었으며 업계 전반의 다른 모든 기존 표준 제품과 비교할 수 있도록 개발되었습니다. ATPH 커넥터의 설계에는 확실한 전기 및 기계적 연결을 보장하는 일체형 래칭시스템이 통합되어 있습니다. 이 커넥터는 내구성이 뛰어나지만 UV 저항이 우수하고 유전체/기계적 특성을 가지며 환경적으로 RoHS 규격을 준수하는 열가소성 소재로 제조된 하우징이 특징입니다. ATPH 커넥터는 전기적으로 안정적인 연결을 보장하기 위해 고품질 구리 합금으로 제작된 접점이 특징입니다. 이 커넥터는 해양, 중장비, 농업, 자동차, 대체 에너지 및 까다로운 상호 연결 애플리케이션에 사용하기에 이상적입니다.

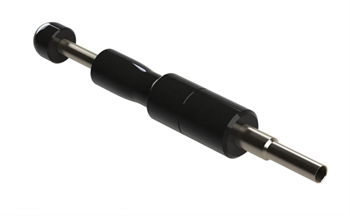

QXRT08-ATPH3 접점 추출 공구는 ATPH 3-position 커넥터용으로 특별히 설계되었습니다. 이 추출 공구는 사이즈 10 (3 mm) 접점에 이상적이며 RoHS 규격을 준수합니다.
특징
- IP68 및 IP69K 등급(결합 상태)
- 통합 래치 커플링 시스템
- 기계 가공 접점 유형
- 크림프 접점 종단
- UL94 V-0 가연성 등급
- 결합용 래치가 통합된 열 가소성 하우징
- 탁월한 후방 밀봉 유지를 위한 스냅 핏 엔드 캡
- 구리 합금 접점 재료(금 및은 도금 제공 가능)
- 추가 웨지락 불필요
- 업계 전반의 기존 표준 제품과 비교 가능
- RoHS 준수
애플리케이션
- 해양
- 중장비
- 농업
- 자동차 전장
- 대체 에너지
사양
- 최대 전압: 750VAC/1000VDC
- 10AWG ~ 14AWG의 와이어 범위
- 최대 전류: 30 A
- 사이즈 10 (3 mm) 접점
- 접촉 저항: <2>
- 접점 유지력: 30lbf 이상
- 100 회 이상의 최소 결합 주기
- 온도 상승: 55oC 이하
- >222 N 커넥터 유지력 충족
- 작동 온도 범위: -55 °C ~ 125 °C
