Amphenol Wilcoxon 883 M 디지털 3 축 MEMS 가속도계
Amphenol Wilcoxon 883 M 디지털 3 축 MEMS 가속도계는 산업용 진동 모니터링용으로 설계된 고정밀 센서입니다. Amphenol Wilcoxon 883 M은 최대 ±16G 피크의 가속도를 측정할 수 있는 3 축 가속도계 및 온도 센서를 갖추고 있습니다. 이 센서는 각 축에 대해 진동 스펙트럼, 시간 파형 및 15 개의 계산된 진동 측정 지표를 출력하여 상태 기반 유지 보수 및 결함 진단을 위한 포괄적인 데이터를 제공합니다. 주파수 응답 범위가 2 Hz ~ 5 kHz 인 883 M는 상세한 진동 분석을 보장합니다. 이 장치는 안정적인 데이터 전송을 위해 Modbus RTU 통신 프로토콜을 사용하고 PLC(프로그래밍 가능 로직 컨트롤러), DCSs(분산 제어 시스템), SCADAs(감시 제 어 및 데이터 수집) 및 HMI 디스플레이와 호환됩니다.
이 센서는 혹독한 환경에 적합하게 설계되었으며 IP67 등급과 -20 °C ~ +70 °C의 작동 온도 범위가 특징입니다. 883 M는 회전 기계, 변속기 시스템, 제조 장비, HVAC 시스템 등을 모니터링하는 데 이상적입니다.
특징
- 최대 5 kHz 고주파 응답
- IP67 설계, 우수한 내구성과 신뢰성으로 혹독한 환경에서 작동
- RS-485 직렬 버스를 통한 Modbus RTU 통신 프로토콜이 안정적인 데이터 전송 보장
- 진동 스펙트럼, 시간 파형 및 12 개의 주파수 대역의 디지털 출력으로 기계 오류 진단을 용이하게 합니다.
- LED 조명을 통한 실시간 상태 표시 기능이 있는 3 축 동기식 측정
- 3 축과 온도에서 기계 진동의 동기식 측정
- 전반적인 진동 가속, 속도 및 변위 감지
- 시간 도메인 파형 추출 및 FFT 스펙트럼 계산
- 실시간 베어링 상태 모니터링을 위한 진정한 피크 감지
- 실시간 LED 상태 표시기가 있는 내장형 자체 테스트
- 동기식 온도 측정
- 주파수 대역은 기계 진동 측정을 위한 국제 표준에 부합
- 기계적 진동을 위한 ISO 10816-3 및 ISO 20816-3 표준
- ISO 17243 공작 기계 스핀들 진동
- 접착 장착(장착 접착제가 포함되어 있지 않은 883 미터의 평평한 하단 표면을 사용하여 구조에 센서를 부착할 수 있음)
- 호환 RM8-ST-J94-50 케이블 포함
- M8 4 핀(수형) 센서 커넥터, 황동, -20 °C ~ +80 °C 온도 범위, IP67 등급
- 검은 색, PVC 재킷, 호일 차폐, 28AWG(직경 3.5 mm), -10 °C ~ +80 °C 온도 범위가 있는 4-컨덕터 UL 2725 케이블
- 벗겨짐 및 주석 도금, 열 수축
- 50 ft (15 m) 길이 표준
- CE, RoHS2.0 및 REACH 규격 준수
애플리케이션
- 상태 모니터링
- 보조 설비
- 프로세스 모니터링
- 에너지
- 자동화 장비
- 반도체 제조
- 회전 기계
- 모터
- 팬
- 송풍기
- 펌프
- 컴프레서
- 제조 장비
- CNC 머신
- 컨베이어 벨트
- 전송 시스템
- 기어박스
- 커플링
- 베어링
- 난방, 환기 및 공조(HVAC) 시스템
- 컴프레서
- 냉각 타워
- 크레인
- 리프팅 장비
- 로드 롤러
- IoT(사물 인터넷) 및 빅 데이터의 통합 애플리케이션
- 차량 및 항공기의 작동 조건 모니터링
사양
- 동적
- ± 16g 피크 가속 범위
- 0.488 mg 분해능
- 2 Hz ~ 5 kHz 주파수 응답, ±3 dB
- 6.9 kHz 공진 주파수
- 주파수 대역 출력(X, Y 및 Z 축)
- 2 Hz ~ 1 kHz 및 10 Hz ~ 5 kHz 가속도, RMS 및 피크
- 10 Hz ~ 1 kHz 및 10 Hz ~ 5 kHz 속도, RMS 및 피크
- 2 Hz ~ 1 kHz 및 10 Hz ~ 1 kHz 변위, RMS 및 피크
- 기타 출력
- 온도 센서 범위: -20 °C ~ +70 °C
- 13.333 kHz 트루 피크에서 Fs
- 0 Hz ~ 5 kHz, 6145 라인 스펙트럼
- 13.333 시간 파 샘플, 1 s
- 파고율
- 표준 편차
- 통신
- RS485 인터페이스
- Modbus RTU 프로토콜
- 권장 보드 전송 속도 범위: 9600bps 또는 115, 200bps
- 최대 보드 전송 속도: 921, 600bps
- 전기적
- 전력: 6 ~ 24VDC
- RCB LED 표시등 1 개
- 환경/기계
- 35 mm 직경 x 26 mm 높이
- IP67 밀봉
- 케이스 소재
- A6061 알루미늄 상부
- 303 스테인리스강 하부
- 4-socket M8 커넥터
- 4 핀 M8 결합 커넥터
- 작동 온도 범위: -20 °C~++70 °C
- 상대 작동 습도: 5% ~ 95%

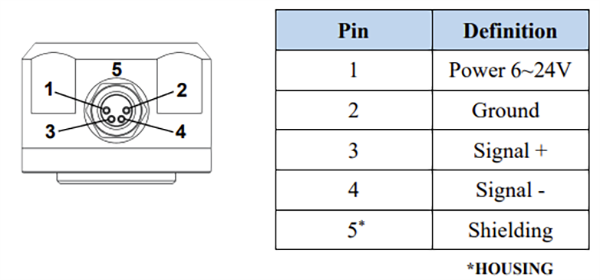

센서핀 정의

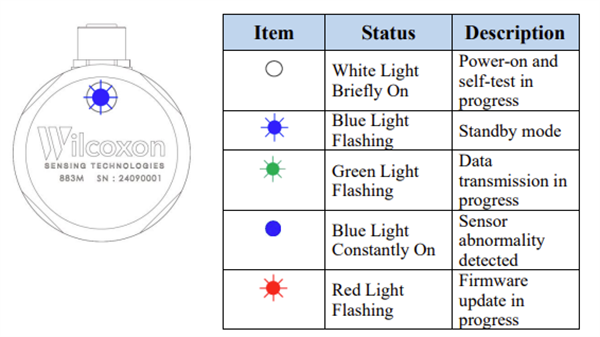

센서 LED 표시등
