Altera Arria® 10 GX FPGA 개발 키트

Altera Arria® 10 GX FPGA 개발 키트는 Altera Arria® 10 GX FPGA에서 사용 가능한 성능과 기능을 활용하기 위해 모든 하드웨어 및 소프트웨어를 포함하는 완벽한 설계 환경을 제공합니다. 이 개발 키트는 PCI-SIG 호환 개발 보드를 사용하여 PCI Express(PCIe) 3.0 설계 장치를 개발하고 테스트하는 데 사용됩니다. 이 키트는 DDR4, DDR3, QDR™IV 및 RLDRAM III 메모리로 구성된 메모리 서브시스템을 생성 및 테스트하도록 설계되었습니다.

또한 Altera Arria® 10 GX FPGA 개발 키트는 Altera 파트너가 제공하고 프로토콜을 지원하는 FMC 메자닌 카드에 인터페이스하기 위해 FMC(FPGA 메자닌 카드) 커넥터를 사용하여 모듈식 및 확장 가능한 설계 장치를 개발합니다. 이러한 프로토콜에는 JESD204B, HMC(하이브리드 메모리 큐브), 대역폭 엔진 2, 직렬 RapidIO, 10 Gbps 이더넷(10GbE), SONET, CPRI(공공 무선 인터페이스), OBSAI 등이 포함됩니다.

키트 구성품

  • Altera Arria 10 GX 10AX115S2F45I1SG2 FPGA에서 작동하는 Altera Arria® 10 GX FPGA 개발 보드
  • 2GB DDR4 SDRAM, 2GB DDR3 SDRAM 및 RLDRAM3(16 Meg x 36) 도터 카드
  • 송수신기, LVDS 및 단일 종단 I/O를 지원하는 FMC 루프백 카드 2개
  • 쿼드 소형 폼 팩터 플러그 가능(QSFP) 1개 및 SFP + 포트 1개
  • FMC 로우 핀 카운트(LPC + 송수신기 15개) 커넥터 2개
  • PCIe x8 에지 커넥터
  • SDI(직렬 디지털 인터페이스) 채널
  • 특성 LCD
  • AC 어댑터 전원 케이블
  • 이더넷 및 USB 케이블

추가 리소스

비디오

개요

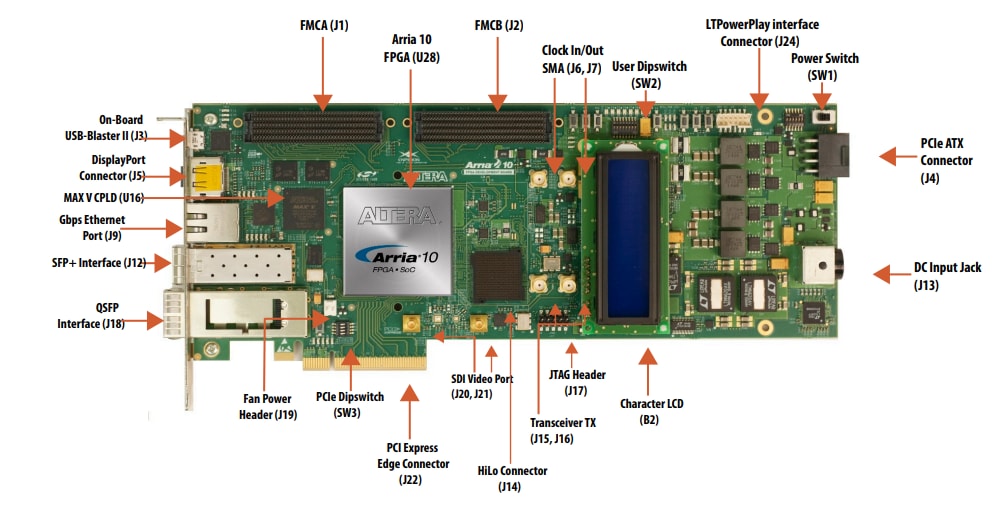

Altera Arria® 10 GX FPGA 개발 키트

블록 선도

블록 선도 - Altera Arria® 10 GX FPGA 개발 키트
