Advantech PCIE-1765-AE 12 채널 계전기 PCIe 카드
Advantech PCIE-1765-AE 12 채널 계전기 PCIe 카드는 12개의 보드 내자형 SPDT 계전기가 특징이며, 장치 온/오프 제어 및 전원 스위칭과 같은 애플리케이션에 이상적입니다. 각 계전기에는 온/오프 상태를 표시하는 붉은색 LED 표시등이 장착되어 있어 쉽게 모니터링할 수 있습니다.
Advantech PCIE-1765 카드에는 여러 개의 PCIE-1765 카드가 동일한 PC 섀시에 설치될 때 각 카드의 ID를 정의하는 내장형 DIP 스위치가 있습니다. PCIE-1765 카드는 PCIE 사양 Rev 2.0을 완벽하게 준수하는 플러그 앤 플레이 장치입니다. 베이스 I/O 어드레스 및 인터럽트 라인과 같은 모든 버스 관련 설정은 플러그 앤 플레이 기능으로 자동 구성됩니다.
특징
- 계전기 출력 채널 12개
- 활성화된 계전기를 표시하는 LED 표시등
- 12가지 형태 C 타입 계전기 출력 채널
- 출력 상태 리드백
- 비상 재부팅 후 계전기 출력값 유지
애플리케이션
- 산업 온/오프 제어
- SMT/PCB 기계
- 반도체 장비
- 교육 및 연구
- 외부 계전기 구동
사양
- 계전기 출력
- 12개 채널
- 계전기 타입 SPDT, 형태 C
- 250VAC 에서 2A, 30VDC 에서 2A의 정격 접촉
- 최대: 500VA, 60W의 스위칭 전력
- 최대: 400VAC, 30VDC 스위칭 전압
- 항복 전압 1000VAC
- 7ms(표준) 작동 시간
- 2ms(표준) 릴리스 시간
- 100mΩ (최대) 접촉 저항
- 30 x 106 사이클(최소) 2A/250VAC 에서 사용 수명

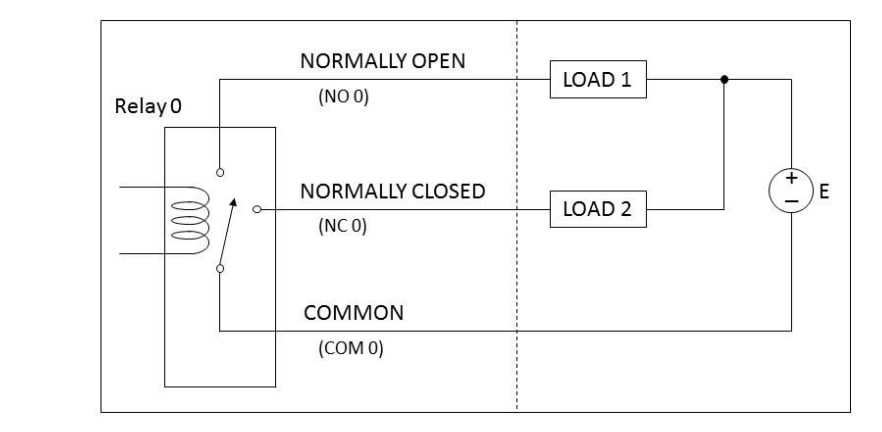

계전기 출력 연결
블록 선도
