Advantech ADAM-6300 OPC UA 이더넷 I/O 모듈

Advantech ADAM-6300 OPC UA 이더넷 I/O 모듈은 IT(정보 기술) 시스템을 OT(운영 기술)와 통합하도록 설계되어 공장 및 유틸리티를 위한 스마트 IoT 기술을 제공합니다. ADAM-6300 모듈은 상호 운용 가능한 OT/IT 수렴 솔루션을 제공하여 게이트웨이를 사용할 필요없이 SCADA 및 클라우드에 연결합니다. 또한 OPC UA 및 내장된 보안 기능을 통해 데이터는 OT 및 IT 수준 전반에서 매우 안전하게 보호됩니다.

Advantech ADAM-6300 이더넷 I/O 모듈은 OPC UA 및 Modbus 모두에 대한 지원을 제공합니다. OPC UA(Open Platform Communications Unified Architecture)는 생산 시 기계의 상호 운용성 및 교차 공급업체 협업을 가능하게 하고 기계와 시스템 간의 통신을 가능하게 하는 개방형 표준입니다. I/O 데이터는 Modbus를 통해 레거시 OT 시스템으로 처리하거나 클라우드 및 OPC UA를 통해 SCADA에 통합될 수 있습니다.

대부분의 솔루션은 프로토콜 게이트웨이를 활용하여 원격 I/O 데이터를 OPC UA로 변환하는 데 이러한 과정에서 추가 구성이 필요합니다.또한 게이트웨이의 운영 체제에 설치된 소프트웨어는 맬웨어에 의해 공격을 당할 위험을 증가시킵니다. 이러한 공격에 대응하기 위해 ADAM-6300 시리즈는 추가 게이트웨이없이 SCADA 및 클라우드를 통해 OPC UA에서 직접 통신하도록 설계되므로 추가 비용과 통합 작업이 줄어듭니다. ADAM-6300 시리즈 OPC UA I/O 모듈은 Azure, AWS, Ignition, Indusoft, kepware® kepservelx, Pro-face™, thingworx®, VTScada®, WebAccess, WinCC® 및 Wonderware®와 같은 SCADA 및 클라우드 제공업체를 위해 준비되었습니다.

ADAM-6300 시리즈는 전체 보안 수준을 두 배로 늘리기 위한 하드웨어 및 소프트웨어 보안 기능을 갖추고 있습니다. 통합 보안 IC는 하드웨어 레벨 보호 기능을 제공하고 추가적인 OPC UA 소프트웨어는 보안 및 데이터 암호화를 추가로 향상시킵니다.

ADAM-6300 모듈은 I/O 밀도가 높고 데이지 체인 연결을 지원합니다. 사용자는 I/O 모듈, 스위치, 케이블 수에서 비용 절감 효과를 누리고 제어 캐비닛 내에서 공간 절약 효과를 누립니다.

특징

IT(정보 기술)
- OPC UA 준비
- OPC UA 소프트웨어 보안
  - 인증서(X.509 기반)
  - 아이디/암호
  - 암호화 및 로그인
- 내장형 보안 IC
OT(작동 기술)
- Modbus 준비
- 데이지 체인 연결
- 자동 바이패스
- 고밀도 I/O

게이트웨 이또는 스위치 불필요
I/O에서 클라우드/SCADA까지 안전하게 보호
OS 없음, 맬웨어 방지
낮은 소비전력

애플리케이션

산업용 IoT
용수 처리

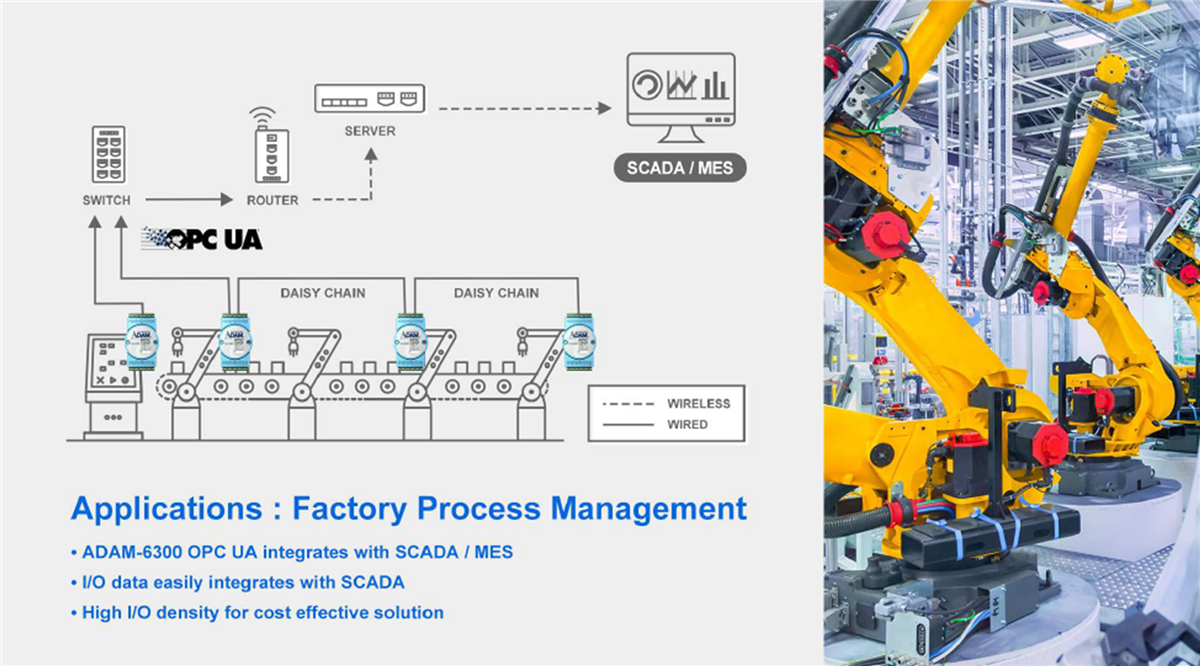

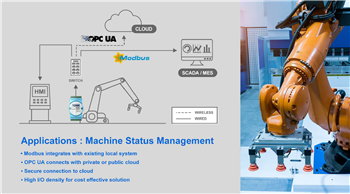

기계 관리
생산 공정 모니터링

사양

일반
- 10~30VDC 전원 입력
- LAN 포트
  - 2x RJ-45 10/100Mbps
  - 플러그인 스크루 단자 블록(I/O 및 전원)
- 시스템 및 통신 워치독
- OPC UA 및 Modbus 프로토콜
보호
- 역방향 전력 보호
- 2,500V_DC 절연
환경
- -25~+70°C 작동 온도 범위
- 20~95% 작동 상대 습도(비응축)

OPC UA
- 최대 600개의 모니터링 항목
- 보안 또는 비보안 세션을 포함한 최대 4개의 세션
- 세션당 1회 구독
- 보안/인증서 관리 지원
Modbus/TC
- 최대 4개의 Modbus/TCP 연결

제공 가능 제품

ADAM-6317 AI 모듈
- 아날로그 입력
  - 채널: 8개(차동)
  - 샘플링 레이트: 초당 10 또는 100개의 샘플(전체)
  - 분해능: 16비트
  - 입력 범위: 0~150mV, 0~500mV, 0~1V, 0~5V, 0~10V, ±150mV, ±500mV, ±1V, ±5V, ±10V, ±20mA, 0~20mA, 4~20mA
- 디지털 입력
  - 채널: 11개
  - 드라이 접점
    - 로직 0: 접지에 근접
    - 로직 1: 개방
  - 습식 접점
    - 로직 0: 0V~3VDC
    - 로직 1: 10V~30VDC
  - DI5~DI10 지원
    - 3kHz 카운터 입력
    - 3kHz 주파수 입력
- 디지털 출력
  - 채널: 10개
  - 출력 유형: 싱크 타입, 30VDC, 0.1A(채널당)
  - DO4~DO9 지원: 3kHz 펄스 출력
ADAM-6350 DI/O 모듈
- 디지털 입력
  - 채널: 18개
  - 드라이 접점
    - 로직 0: 접지에 근접
    - 로직 1: 개방
  - 습식 접점
    - 로직 0: 0~3VDC
    - 로직 1: 10~30VDC
  - DI12~DI17 지원
    - 3kHz 카운터 입력
    - 3kHz 주파수 입력
- 디지털 출력
  - 채널: 18개
  - 출력 유형: 싱크 타입, 30VDC, 0.1A(채널당)
  - DO12~DO17 지원: 3kHz 펄스 출력

ADAM-6360D SSR 계전기 출력 모듈
- 계전기 출력(PhotoMOS SPST)
  - 채널: 8개(Form A)
  - 접촉 정격
    - 25°C에서 1A, 30VDC 저항성 부하
    - 70°C에서 0.7A, 30VDC 유도성 부하
  - 계전기 온 시간: 1.3ms
  - 계전기 오프 시간: 0.8ms
  - 절연(계전기 출력 전력): 1,500Vrms
  - 피크 부하 전류: 4A(100ms(1 펄스))
  - 총 전력: 400mW/채널
  - 발산
    - 온 상태 저항: 0.5Ω
- 디지털 입력
  - 채널: 14개
  - 드라이 접점
    - 로직 0: 접지에 근접
    - 로직 1: 개방
  - 습식 접점
    - 로직 0: 0~3VDC
    - 로직 1: 10~30VDC
  - DI8~DI13 지원
  - 3kHz 카운터 입력
  - 3kHz 주파수 입력
- 디지털 출력
  - 채널: 6개
  - 출력 유형: 싱크 타입, 30VDC, 0.1A(채널당)
  - DO0~DO5 지원: 3kHz 펄스 출력
