Omron Electronics B3SE 초박형 촉각 스위치
Omron ElectronicsB3SE 초박형 촉각 스위치는 밀폐 구조를 가진 표면 마운트 스위치로서 IP67 등급을 충족합니다. 이러한 스위치의 밀폐형 구조는 먼지가 많은 환경에서 높은 접점 신뢰성을 제공합니다. B3SE 스위치는 높이가 2mm이므로 매우 얇고 작은 장치의 개발에 적합합니다. 이 로우 프로파일 스위치는 은 도금 재질로 접점이 제작되고 촉각을 통해 분명히 결합 여부를 알 수 있게 되어 있으며, 100만 회의 높은 작동 내구성을 제공합니다. B3SE 스위치는 치수가 6.2mm x 7mm x 2mm이고 -25~70°C의 주변 작동 온도 범위 내에서 작동합니다. 일반적으로 자동판매기, 보안 알람, 측정 기기, 의료 장비, 프린터, 복사기, 세탁기에 사용됩니다.
특징
- Low-profile 2mm height
- Crisp click due to stainless steel contact dome
- Extended service life
- IP67-rated sealed construction
- SPST-NO contact form
- 1 million operations (extended long life)
- -25°C to +70°C ambient operating temperature range (with no icing or condensation)
애플리케이션
- Vending machines
- Security alarms
- Measuring devices
- Medical equipment
- Printers
- Copiers
- Washing machines
사양
- 6.2mm x 7mm x 2mm package
- 1mA to 50mA @ 3V to 12VDC resistive load rating
- 1.96 ± 0.49N operation force
- 0.35N releasing force

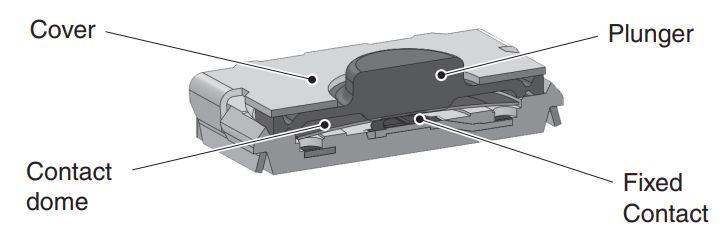

B3SE Switch Model Structure

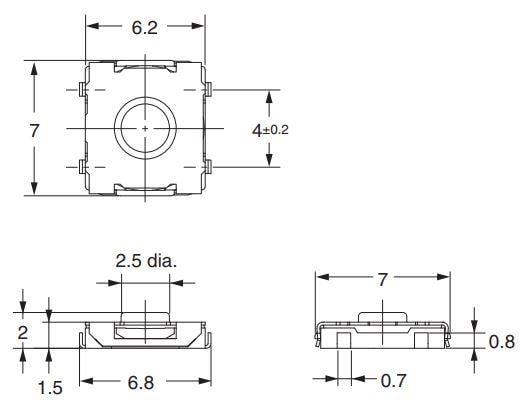

B3SE Switch Mechanical Drawing
