Microchip Technology Microchip Technology MCP3428 16비트 델타-시그마 ADC
Microchip Technology MCP3428 시리즈는 낮은 잡음, 높은 정확성, 16비트 델타-시그마 (ΔΣ) 아날로그 디지털 변환기 I²C™ 인터페이스 및 온보드 기준이 특징입니다. MCP3428 ADC는 4개의 차동 입력 채널이 특징입니다. 온보드 2.048V 기준 전압은 차동 ±2.048V 의 입력 범위가 가능합니다(풀 스케일 범위 =4.096/PGA). MCP3428 ADC는 15 (16비트 모드), 60 (14비트 모드), 또는 240 (12비트 모드) 초 당 샘플 비율로 아날로그-디지털 변환 결과를 출력할 수 있습니다. 비율은 사용자 제어 가능한 구성 비트 설정에 기반합니다. 사용자는 2배선의 I²C 직렬 인터페이스로 설정할 수 있습니다. 각 변환 동안, MCP3428 ADCs는 오프셋 및 게인 오류를 자동으로 보정합니다. 이것은 온도 및 전원 공급 변동에서 변환에서 변환으로 정확한 변환 결과를 제공합니다.
The on-board 2.048V reference voltage enables an input range of ±2.048V differentially (full scale range =4.096/PGA). These devices can output analog-to-digital conversion results with rates of 15 (16-bit mode), 60 (14-bit mode), or 240 (12-bit mode) Samples per Second (SPS). The rate is based on the user-controllable configuration bit settings. Users can specify the settings with the two-wire I2C serial interface. During each conversion, these Analog-to-Digital Converters calibrate offset and gain errors automatically. This provides accurate conversion results from conversion to conversion over variations in temperature and power supply fluctuations.

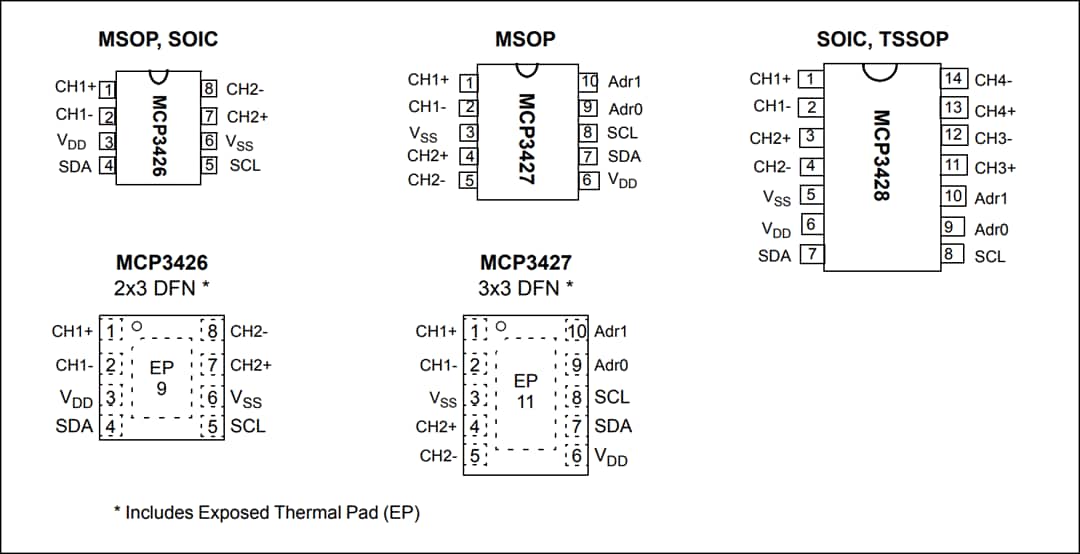

The MCP3426 is available in 8-pin SOIC, DFN, and MSOP packages. The MCP3427 is available in 10-pin DFN and MSOP packages. The MCP3428 is available in 14-pin SOIC and TSSOP packages.
특징
- 16-Bit Resolution with Differential Inputs
- 2 Channel: MCP3426 and MCP3427
- 4 Channel: MCP3428
- On-Board Voltage Reference (VREF)
- Accuracy: 2.048V ± 0.05%
- Drift: 15 ppm/°C
- On-Board Programmable Gain Amplifier (PGA): Gains of 1, 2, 4, 8
- Programmable Data Rate Options
- 15 SPS (16-Bits)
- 60 SPS (14-Bits)
- 240 SPS (12-Bits)
- 10ppm of Full Scale Range (FSR)
- One-Shot or Continuous Conversion Options
- Typical Current Consumption (VDD = 3V)
- Continous Conversion: 135µA
- One-Shot Conversion with 1 SPS
- 16-Bit Mode: 9.0µA
- 14-Bit Mode: 2.25µA
- 12-Bit Mode: 0.56µA
- One-Shot or Continuous Conversion Options
- I2C Interface
- Standard (100kHz), Fast (400kHz), and High Speed (3.4MHz) Modes
- User Configurable Two External Address Selection Pins for MCP3427 and MCP3428
- Single Supply Operation: 2.7V to 5.5V
- Extended Temperature Range: -40°C to +125°C
