Maxim MAXREFDES36 Reference Design

Maxim MAXREFDES36 레퍼런스 설계

Maxim의 MAXREFDES36 레퍼런스 설계는 53.75mm x 72mm의 작은 인쇄 회로 기판(PCB)에 적합한 IO-Link 16 채널 디지털 입력 허브입니다. 이 레퍼런스 설계는 IO-Link 버전 1.1/1.0 규격의 디지털 입력 허브 레퍼런스 설계입니다. MAXREFDES36 설계는 산업 표준 Maxim Integrated IO-Link 장치 트랜시버 (MAX14821), 효율적인 고전압 스텝다운 컨버터 (MAX17552), IO-Link 장치 스택을 사용하는 초저전력 16비트 마이크로컨트롤러(RL78) 및 두 개의 Maxim Integrated 디지털 입력 시리얼라이저로 구성됩니다.
특징
  • DIN 레일 폼펙터
  • IEC 61131-9
  • IO-Link 버전 1.1 및 1.0 호환
  • 온칩 8:1 시리얼라이제이션
  • 오류 모니터링
  • 자체 전력 공급 LED 드라이버
애플리케이션
  • PLC용 디지털 입력 모듈
  • 조립 라인
  • 컨베이어 시스템
  • 로봇 공학
  • 프로세스 제어 및 자동화
  • 산업 자동화
  • PLC 및 DCS 시스템

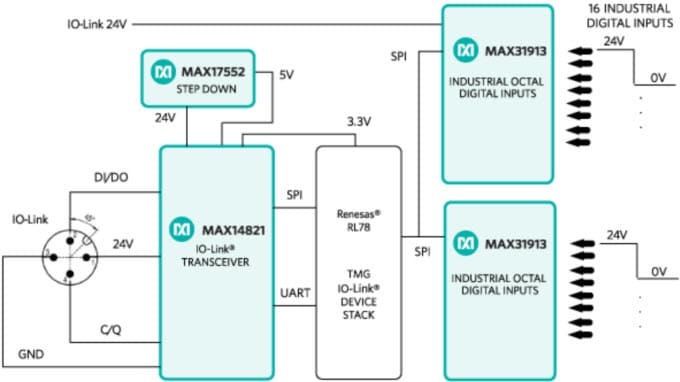

블록 선도
Block Diagram
