Infineon Technologies TLE9250 고속 CAN 송수신기
Infineon Technologies TLE9250 고속 CAN 송수신기는 자동차 및 산업용 애플리케이션용 HS CAN 네트워크 내부에 사용되는 고속 CAN 송수신기입니다. 이 송수신기는 ISO 11898-2(2016) 물리 계층 사양 요구 사항과 SAE 표준 J1939 및 J2284를 충족합니다. TLE9250은 PG-DSO-8 패키지 및 소형의 리드리스 PG-TSON-8 패키지에 들어 있습니다. 두 패키지 모두 RoHS 규격을 준수하는 무할로겐 제품입니다. 또한, PG-TSON-8 패키지는 AOI(자동 광학 검사)를 위한 납땜 접합 요구 사항을 지원합니다.

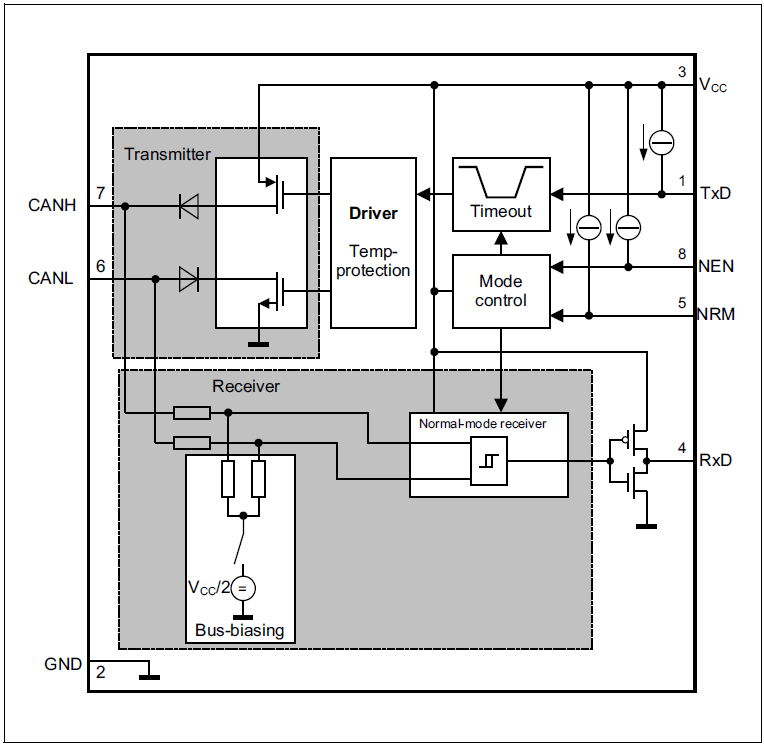

TLE9250은 물리적 버스 계층과 HS CAN 프로토콜 컨트롤러 사이의 인터페이스로서 네트워크 내에서 생성되는 간섭으로부터 마이크로컨트롤러를 보호합니다. ESD 견고성이 매우 뛰어나고 완벽한 RF 내성을 갖추고 있어 억제 다이오드와 같은 추가적인 보호 장치를 추가하지 않고 자동차 애플리케이션에 사용할 수 있습니다.
TLE9250 송수신기가 제공되지 않는 동안 버스 스위치는 차단되고 HS CAN 네트워크의 다른 모든 가입자들에게 가능한 가장 적은 부하로 이상적인 패시브 동작을 제공합니다. TLE9250은 CANH 및 CANL 출력 신호의 높은 대칭성을 기반으로 광범위한 주파수 범위 내에서 매우 낮은 전자기 방출(EME) 레벨을 제공합니다. TLE9250은 공통 모드 초크와 같은 추가적인 외부 회로 없이도 엄격한 EMC 테스트 한계를 충족시킵니다.
수신기의 최적화된 지연 대칭과 결합된 완벽한 송신기 대칭 덕분에 TLE9250이 CAN FD 데이터 프레임을 지원할 수 있습니다. 네트워크의 크기와 기생 효과에 따라 이 장치는 최대 5MBit/s의 비트 속도를 지원합니다. 과열 보호, 출력 전류 제한 또는 TxD 타임 아웃 기능과 같은 페일 세이프 기능은 TLE9250 및 외부 회로가 회복 불가능한 손상을 입지 않도록 보호합니다.
Features
- ISO 11898-2(2016) 및 SAE J2284-4/-5 규격 완전 준수
- CAN 송수신기를 위한 상호 운용성 테스트 사양의 기준 장치 및 부품
- 최대 5Mb/s의 CAN FD 데이터 프레임를 위한 루프 지연 대칭 보장
- 전자기 방사(EME)가 매우 낮으므로 추가적인 공통 모드 초크 없이 사용 가능
- 전자기 내성(EMI)을 위한 넓은 공통 모드 범위
- +/-8kV(HBM) 및 +/-11kV(IEC 61000-4-2)의 우수한 ESD 견고성
- VCC에서 확장된 공급 범위
- 접지, 배터리 및 VCC에 대한 CAN 단락 방지
- TxD 시간 제한 기능
- 전원 차단 상태에서 매우 낮은 CAN 버스 누설 전류
- 과열 보호
- ISO 7637 및 SAE J2962-2 표준에 따라 자동차 과도 응답으로부터 보호됨
- 수신 전용 모드 및 절전 모드
- 그린(Green) 제품(RoHS 준수)
- AOI(자동 광학 검사)용으로 설계된 소형의 리드리스 TSON8 패키지
- AEC 인증
