Infineon TLE500x/TLE501x 자기 각도 센서
Infineon TLE500x/TLE501x 자기 각도 센서는 검증된 자동차 등급의 iGMR(집적거대자기저항) 기술을 기반으로 하는 자기 각도 감지 원리를 사용하여 설계되었습니다. iGMR 기술은 자기 저항 감지 부품과 집적 회로를 하나의 칩에 통합합니다. 이 장치는 높은 각도 정확도와 분해능으로 0~360°의 전체 각도 범위에 대한 자기장의 절대 방향을 판단할 수 있습니다. 이 제품은 통합된 빠른 신호 처리, 짧은 지연 시간 및 다양한 인터페이스 옵션 등 이점을 제공합니다. 일반적으로 자기 인코딩, 모터 정류, 조향각 및 회전 위치 측정 애플리케이션에 사용됩니다.
|
|
Infineon TLE5009 GMR 기반 각도 센서는 아날로그 출력의 각도 센서입니다. 이 장치는 GMR(거대자기저항) 소자로 사인 및 코사인 각도 구성 요소를 측정하여 자기장의 방향을 감지합니다. 각 장치는 0~360° 범위의 자기 각도를 나타내는 아날로그 사인 및 코사인 출력 전압을 제공합니다. 차동 GMR 브리지 신호는 온도가 보상되어 있으며 자기장의 세기에 영향을 받지 않습니다. 따라서 넓은 온도 및 자기장 범위에서 출력 전압을 일정하게 유지할 수 있습니다. 아날로그 출력은 다양한 차동 애플리케션 용으로 설계되었습니다. 출력 전압은 전압 레퍼런스로 센서와 같은 전원 공급 장치를 사용하는 다양한 범위의 A/D-컨버터를 사용하기 위해 설계되었습니다.
추가 리소스
 데이터시트
|
|
| |
특징
- 작동 공급 전압 3~5.5V
- 저전류 소모 및 매우 빠른 시동
- 과전압 감지
- 360° 비접촉 각도 측정
- 3.3V 또는 5V 공급 전압 회로(E10x0 또는 E20x0 타입)에 최적화된 출력 진폭
- GMR 기반 센싱 원리에 기반한 에어갭 변화에 대한 내성
- 넓은 온도 범위에 대한 일정한 출력 진폭: -40~150°C(접합부 온도)
|
- 전체 각도 오류 0.6°의 높은 정확도
- AEC-Q100 자동차 등급
- 무연 도금의 친환경 패키지
애플리케이션
- 전기 모터 정류용 로터 위치 감지
- 로터리 스위치
- 조향각 감지
- 밸브 또는 플랩 위치 감지
|

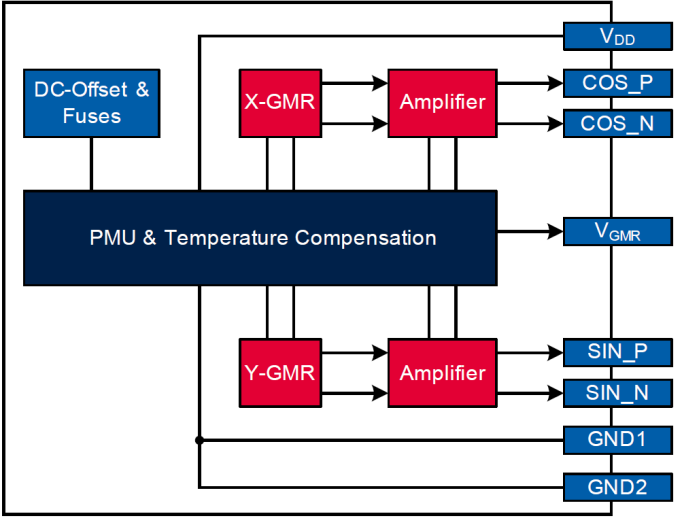

블록 선도
|
|
Infineon TLE5011 GMR 각도 센서는 사인 및 코사인 각도 구성 요소를 측정하여 자기장의 방향을 감지하는 360° 각도 센서이며, 이러한 측정은 모놀리식 iGMR(집적거대자기저항) 소자를 통해 수행됩니다. 데이터 통신은 SPI와 호환되는 양방향 SSC(동기식 시리얼 통신) 인터페이스를 사용하여 달성됩니다. 사인 및 코사인 값은 디지털적으로 판독될 수 있습니다. 이 신호들은 자기장(자석)의 각도 방향을 계산하기 위해 디지털적으로 처리될 수 있으며, 이 계산은 CORDIC(COordinate Rotation DIgital Computer) 알고리즘을 사용하여 수행됩니다. 다중화를 위해 1개 이상의 TLE5011을 1개의 마이크로컨트롤러 SSC 인터페이스에 연결할 수 있습니다. 여러 개의 TLE5011 장치가 사용될 경우 연결된 TLE5011의 동기화는 브로드캐스트 명령에 의해 수행됩니다.
추가 리소스
데이터시트
|
|
| |
특징
- GMR(거대자기저항) 기반 원리
- 각도 측정을 위해 통합된 자기장 감지
- 3.3V 및 5V 시스템용 설계
- 0~360°의 전체 각도 측정
- 높은 정확도의 싱글 비트 SD-ADC
- 인터페이스에 사인/코사인 값의 16비트 표시
- 넓은 자기 작동 범위: 30~50mT
- 양방향 SSC 인터페이스 최대 2Mbit/s
- 3핀 SSC 인터페이스, 오픈 드레인과 SPI 호환
- SSC를 통해 외부 명령과 동기화된 ADC 및 필터
- 각도 값 시뮬레이션을 위한 레지스터 테스트
- 코어 공급 전압 2.5V
|
- 0.25μm CMOS 기술
- 자동차 등급: -40~150°C(접합부 온도)
- JEDEC 표준에 따른 래치업 내성
- ESD > 4kV(HBM)
- 무연 도금의 친환경 패키지
애플리케이션
- 조향각
- 브러시리스 DC 모터 정류
- 로터리 스위치
- 일반 각도 감지
|
블록 선도
|
|
Infineon TLE5012B GMR 기반 각도 센서는 자기장의 방향을 감지하는 360° 각도 센서입니다. 이것은 모놀리식 iGMR(집적거대자기저항) 소자로 사인 및 코사인 구성 요소를 측정하여 자기장의 방향을 감지합니다. 이 순수 신호들(사인 및 코사인)은 자기장(자석)의 각도 방향을 계산하기 위해 내부에서 디지털적으로 처리될 수 있습니다. TLE5012B는 사전 보정된 센서입니다. 보정 매개 변수는 레이저 퓨즈에 저장되어 있습니다. 시동 시 퓨즈의 값은 플립플롭 장치에 기록되며, 여기서 이 값들은 애플리케이션별 매개 변수로 변경될 수 있습니다. 데이터 통신은 SPI와 호환되는 양방향 SSC(동기식 시리얼 통신)을 통해 달성됩니다. 센서 구성은 레지스터에 저장되며, SSC 인터페이스로 이 레지스터에 액세스할 수 있습니다.
추가 리소스
데이터시트
|
|
| |
특징
- GMR(거대자기저항) 기반 원리
- 각도 측정을 위해 통합된 자기장 감지
- 적산 회전계와 각 속도 측정으로 360° 각도 측정
- 두 개의 개별 싱글 비트 SD-ADC
- 출력에 절대 각도 값의 15비트 표시(분해능 0.01°)
- 인터페이스에 사인/코사인 값의 16비트 표시
- 자동 보정 활성화된 온도 범위 및 수명기간 동안 최대 1.0°의 각도 오류
- 양방향 SSC 인터페이스 최대 8Mbit/s
- 진단 기능 및 상태 정보와 함께 안전 무결성 기준(SIL) 지원
- 인터페이스: SSC, PWM, IIF(Incremental Interface), HSM(Hall Switch Mode), SPC(Short PWM Code, SAE J2716에 정의된 SENT 프로토콜 기반)
|
- 출력 핀을 푸시풀 또는 오픈 드레인으로 구성(프로그래밍 또는 사전 구성) 가능
- 오픈 드레인 구성에서 SSC 또는 SPC 인터페이스를 사용하여 하나의 라인에서 여러 센서의 버스 모드 작동 가능
- 0.25 μm CMOS 기술
- 자동차 등급: -40~150°C(접합부 온도)
- ESD > 4kV(HBM)
- RoHS 규격 준수(무연 패키지)
- 무할로겐
애플리케이션
- 전기적으로 정류된 모터
- 로터리 스위치
- 조향각 측정
- 일반 각도 감지
|

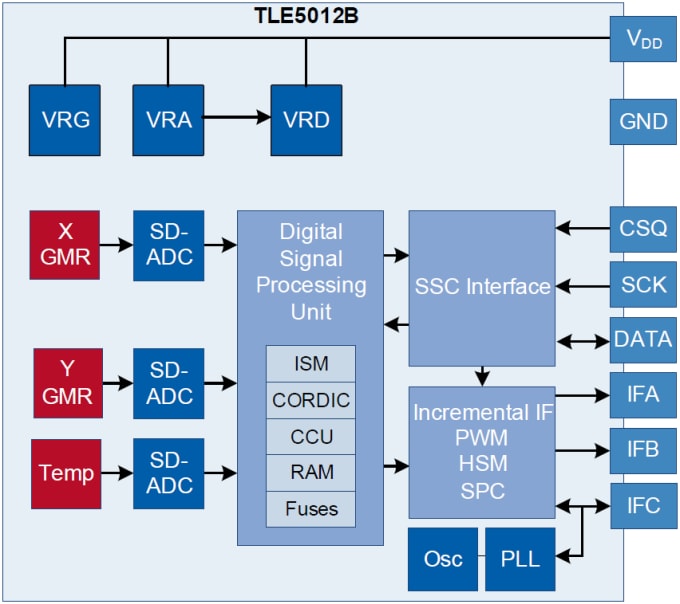

블록 선도
|
|
