Analog Devices / Hittite HMC624ALP4E Digital Attenuator

Analog Devices / Hittite HMC624ALP4E 디지털 감쇠기

Analog Devices / Hittite의 HMC624ALP4E는 저가형 무연 SMT 패키지로 제공되는 광대역 6비트 GaAs IC 디지털 감쇠기입니다. 이 다용도의 디지털 감쇠기는 DC에 가까운 작동을 위해 오프칩 AC 접지 콘덴서를 사용하여 다양한 RF 및 IF 애플리케이션에 적합합니다. 듀얼 모드 제어 인터페이스는 CMOS/TTL과 호환되며, 3선 시리얼 입력 또는 6비트 패러럴 워드를 수용합니다. HMC624ALP4E는 또한 사용자가 선택할 수 있는 파워업 상태와 다른 Hittite 시리얼 제어 부품을 접속하기 위한 시리얼 출력 포트를 제공합니다. HMC624ALP4E는 RoHS 규격의 4x4mm QFN 무연 패키지에 제공되며, 외부 매칭 부품이 필요하지 않습니다.

특징
  • 0.5dB LSB Steps ~ 31.5dB
  • 파워업 상태 선택
  • 높은 입력 IP3: +55dBm
  • 낮은 삽입 손실: 2.2dB@3.5GHz
  • TTL/CMOS 호환, 시리얼, 패러럴 또는 래치 패러럴 제어
  • ±0.25dB 기본 스텝 오류
  • 단일 +3V 또는 +5V 공급
  • 24 리드 4x4mm SMT 패키지: 16mm2
애플리케이션
  • 셀룰라/3G 인프라
  • WiBro / WiMAX / 4G
  • 마이크로파 라디오 & VSAT
  • 테스트 장비 및 센서
  • IF & RF 애플리케이션
절대 최대 정격
  • RF 입력 전력(DC - 6 GHz): 28dBm(T=+85°C)
  • 디지털 입력: -1 ~ Vdd +1V
  • 바이어스 전압(Vdd): 5.6V
  • 채널 온도: 150°C
  • 연속 Pdiss: 0.56W
  • 열 저항: 116°C/W
  • 작동 온도: -40 ~ +85°C
  • ESD 민감도(HBM): Class 1A

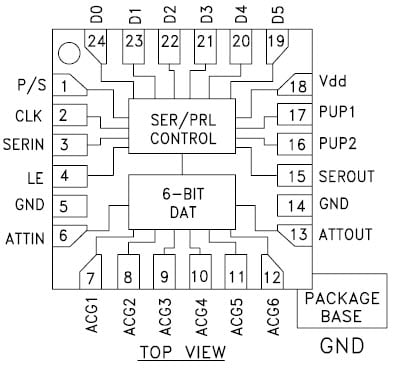

기능 도면
Functional Diagram
