Freescale WCT100xA Wireless Power Transmitter Controller

Freescale WCT100xA 무선 전력
트랜스미터 컨트롤러

Freescale WCT100xA 는 WPC "Qi" 표준의 무선 전력 트랜스미터 설계에 필요한 모든 기능이 통합된 무선 전력 트랜스미터 컨트롤러입니다. WCT100xA 트랜스미터 IC는 수신기에서 명령을 수신하여 전력 전송을 관리합니다. 수신기는 표준 프로토콜 방식 또는 Freescale 터치 센서 기술을 사용하여 감지됩니다. 모바일 장치가 감지되면 WCT100xA는 모바일 장치에서 보낸 메시지 패킷에 따라 전력단의 위상 변위 또는 레일 전압을 조절하여 전력 전송을 제어합니다. WCT100xA는 설계 자유 및 제품 차별화를 극대화하기 위해 WPC Qi 기반 실행을 지원할 수 있는 모든 5W 코일 토폴로지를 지원합니다. 그밖에도 시스템은 WPC와 PMA 프로토콜을 모두 지원합니다. WCT100xA는 CAN/LIN/IIC/SCI/SPI 인터페이스와 과전압/과전류/과열 보호 기능을 제공하며 FOD 방식을 사용하여 금속 이물질로 인한 과열을 방지합니다. WCT100xA는 모든 시스템 오류 및 작동 상태를 처리하고, 견고한 시스템 설계를 위해 포괄적인 표시등 출력을 제공합니다.


특징
  • 최신 버전의 WPC "Qi" 사양 부합
  • 자동차 배터리 입력에 6V(시작/정지 작업에서 제한된 시간) ~ 16V의 넓은 DC 입력 전압 범위 지원
  • 이물질 검출(FOD) 지원
  • Freescale Touch 기술을 사용한 저전력 시스템 대기 제공
  • WPC A 또는 B 타입 멀티 코일 기술을 사용하여 프리포지셔닝(free positioning) 솔루션 제공
  • 고정 작동 주파수로 위상 변위 제어 및 레일 전압 제어를 사용하여 전력 전송 제어를 통한 자동차 시스템 간섭 완화
  • 주요 FOB 회피 기능 지원
  • 듀얼 모드 지원


  • AM 대역 간섭을 제거하기 위해 작동 주파수 디더링 기술 지원
  • 자동차 인증을 위한 향상된 EMC 성능
  • CAN/LIN/IIC/SCI/SPI 인터페이스 지원
  • 시스템 상태 표시를 위한 LED
  • 과전압/과전류/과열 보호
  • 최대 설계 자유 및 제품 차별화를 제공하는 소프트웨어 기반 솔루션
  • AEC-Q100 등급 2 인증

애플리케이션
  • 자동차 무선 전력 트랜스미터

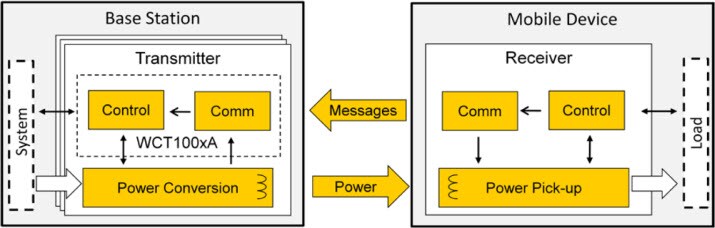

무선 충전 시스템 기능 다이어그램

Wireless Charging System Functional Diagram
