NXP i.MX 6 개발 보드

NXP i.MX 6 개발 보드

NXP i.MX 6 개발 보드는 싱글, 듀얼, 쿼드 제품군을 포함하는 확장형 멀티코어 ARM Cortex-A9 프로세서가 특징입니다. NXP i.MX 6 개발 보드는 차세대 사용자 경험을 가능하게 하는 고해상도 비디오는 물론, 전력 효율적인 프로세싱 능력, 최첨단 3D 및 2D 그래픽을 제공합니다.

특징
  • ARM® Cortex™-A9 코어 기반의 NXP i.MX 6SoloLite 1GHz
  • NXP PF0100 PMIC
  • 400MHz의 1GB LPDDR2
  • 관리형 NAND(eMMC/eSD)를 위한 설치 공간
  • SPI 플래시
  • 3개의 시큐어 디지털(SD)/멀티미디어 카드
  • (MMC) 소켓
  • MMA8450QT 3축을 갖춘 E Ink EPD 보드
  • 디지털 가속도계
  • LCD 도터 카드
  • HDMI 도터 카드
  • Wolfson WM8962 오디오 코덱
애플리케이션
  • 오디오 HP 잭
  • 외부 스피커 연결
  • 마이크
  • USB 호스트 커넥터
  • Micro USB OTG 커넥터
  • 이더넷(10/100T) 커넥터
  • SIM 카드 소켓
  • Mini PCI Express® 커넥터
  • JTAG 커넥터
  • 콘솔 UART 1개

NXP i.MX 6Duallite SABRE 플랫폼

스마트 기기용 SABRE(Smart Application Blueprint for Rapid Engineering) 플랫폼은 손안에 들어오는 크기로서, ARM® Cortex™-A9 기반의 i.MX 6 시리즈 애플리케이션 프로세서의 풀 멀티미디어 성능을 평가할 수 있습니다. 지능형 디스플레이, 연결 기능, 저전력, 놀라운 사용자 경험을 필요로 하는 모든 장비가 적용 대상인 스마트 기기용 SABRE 플랫폼은 휴대용 컴퓨팅, 교육, 산업, 의료, 홈 오토메이션 시장을 위한 신제품 설계를 가능하게 하는 기반을 제공합니다. 시스템 수준에서 전력 및 성능을 최적화하며, 폼 팩터가 간편한 스마트 기기용 SABRE 플랫폼은 제품에서 시장까지 귀하의 설계를 가속할 수 있도록 지원합니다. Android™, Linux® 및 Windows® Embedded(타사 연계) 등의 다양한 운영체제를 지원합니다. NXP의 고도로 최적화된 BSP(보드 지원 패키지), 코덱, 미들웨어를 통해 전반적인 소비전력을 줄이면서도 i.MX 6Quad 및 i.MX 6DualLite의 기능 세트 능력을 극대화할 수 있습니다.

특징
  • NXP i.MX 6Quad 또는 6DualLite 1GHz ARM® Cortex™-A9 프로세서
  • 최대 533MHz(1,066 MTPS) 메모리의 1GB DDR3 SDRAM
  • 8GB eMMC 플래시
  • 4MB SPI NOR 플래시
  • 통합형 P-cap 센싱을 갖춘 10.1인치 1024 x 768 LVDS 디스플레이
  • HDMI 커넥터
  • LVDS 커넥터(2차 디스플레이 옵션용)
  • LCD 확장 커넥터(병렬, 24비트)
  • EPDC 확장 커넥터(6DualLite 전용)
  • MIPI DSI 커넥터(이중 데이터 레인, 각 1GHz)

  • 10.1인치 정전식 멀티 터치 디스플레이
  • 버튼: 전원, 리셋, 볼륨 증가/감소
  • NXP PF 시리즈 101
  • Wolfson 오디오 코덱
  • 마이크 및 헤드폰 잭
  • 듀얼 1와트 스피커
  • 카메라 MIPI CSI 포트
  • I²C, SSI, SPI 신호
  • 풀 사이즈 SD/MMC 카드 슬롯 (2개)
  • 7핀 SATA 데이터 커넥터
  • 10/100/1000 이더넷 포트
  • USB 2.0 OTG 포트(micro USB) 1개
  • JTAG 커넥터(20핀)
  • 직렬-USB 커넥터(JTAG) 1개

NXP i.MX 6Quad SABRE 플랫폼

스마트 기기용 SABRE(Smart Application Blueprint for Rapid Engineering) 플랫폼은 손안에 들어오는 크기로서, ARM® Cortex™-A9 기반의 i.MX 6 시리즈 애플리케이션 프로세서의 풀 멀티미디어 성능을 평가할 수 있습니다. 지능형 디스플레이, 연결 기능, 저전력, 놀라운 사용자 경험을 필요로 하는 모든 장비가 적용 대상인 스마트 기기용 SABRE 플랫폼은 휴대용 컴퓨팅, 교육, 산업, 의료, 홈 오토메이션 시장을 위한 신제품 설계를 가능하게 하는 기반을 제공합니다. 시스템 수준에서 전력 및 성능을 최적화하며, 폼 팩터가 간편한 스마트 기기용 SABRE 플랫폼은 제품에서 시장까지 귀하의 설계를 가속할 수 있도록 지원합니다. Android™, Linux® 및 Windows® Embedded(타사 연계) 등의 다양한 운영체제를 지원합니다. NXP의 고도로 최적화된 BSP(보드 지원 패키지), 코덱, 미들웨어를 통해 전반적인 소비전력을 줄이면서도 i.MX 6Quad 및 i.MX 6DualLite의 기능 세트 능력을 극대화할 수 있습니다.

특징
  • NXP i.MX 6Quad 또는 6DualLite 1GHz ARM® Cortex™-A9 프로세서
  • 최대 533MHz(1,066 MTPS) 메모리의 1GB DDR3 SDRAM
  • 8GB eMMC 플래시
  • 4MB SPI NOR 플래시
  • 통합형 P-cap 센싱을 갖춘 10.1인치 1024 x 768 LVDS 디스플레이
  • HDMI 커넥터
  • LVDS 커넥터(2차 디스플레이 옵션용)
  • LCD 확장 커넥터(병렬, 24비트)
  • EPDC 확장 커넥터(6DualLite 전용)
  • MIPI DSI 커넥터(이중 데이터 레인, 각 1GHz)
  • 10.1인치 정전식 멀티 터치 디스플레이

  • 버튼: 전원, 리셋, 볼륨 증가/감소
  • NXP PF 시리즈 101
  • Wolfson 오디오 코덱
  • 마이크 및 헤드폰 잭
  • 듀얼 1와트 스피커
  • 카메라 MIPI CSI 포트
  • I²C, SSI, SPI 신호
  • 풀 사이즈 SD/MMC 카드 슬롯 (2개)
  • 7핀 SATA 데이터 커넥터
  • 10/100/1000 이더넷 포트
  • USB 2.0 OTG 포트(micro USB) 1개
  • JTAG 커넥터(20핀)
  • 직렬-USB 커넥터(JTAG) 1개

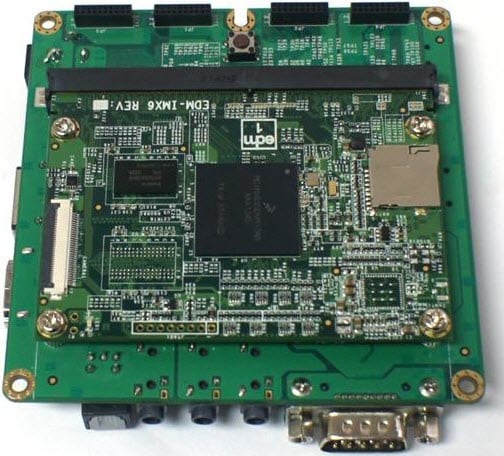

Wandboard Solo NXP i.MX6 Cortex-A9 개발 보드

Wandboard Solo NXP i.MX6 Cortex-A9 개발 보드는 NXP i.MX6 Cortex-A9 싱글 코어 프로세서 기반의 고성능 멀티미디어 능력을 갖춘 초저전력의 완전한 컴퓨터입니다. Wandboard Solo는 놀라운 1GHz 프로세서 HDMI 디스플레이 인터페이스 및 기가비트 이더넷을 갖추고 있습니다. 이 보드는 초기 상태를 뛰어넘는 제품을 설계하기 위한 유연성을 제공하기 위하여 제조되었으며, 초보적인 엔지니어링 지식만으로 누구라도 작동할 수 있는 수 개 층으로 이루어진 기저 보드로 간편하게 설계할 수 있는 시스템 온 모듈을 제공합니다.
특징

  • 프로세서: NXP i.MX6 Solo
  • 코어: Cortex-A9 싱글 코어
  • 메모리: 512MB DDR3
  • 오디오
  • 광 S/PDIF
  • HDMI
  • 카메라 인터페이스
  • Micro SD 카드 슬롯 2개
  • 직렬 포트
  • 확장 헤더

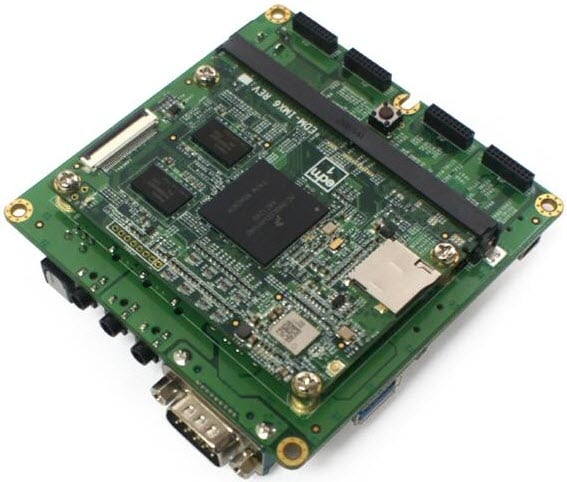

Wandboard Dual NXP i.MX6 Cortex-A9 개발 보드

Wandboard Dual NXP i.MX6 Cortex-A9 개발 보드는 NXP i.MX6 DualLite Cortex-A9 듀얼 코어 프로세서 기반의 고성능 멀티미디어 능력을 갖춘 초저전력의 완전한 컴퓨터입니다. Wandboard Dual은 놀라운 1GHz 프로세서 HDMI 디스플레이 인터페이스 및 기가비트 이더넷을 갖추고 있습니다. 이 제품은 온 보드 Wi-Fi 및 Bluetooth는 물론, 1GB의 메모리를 갖추고 있습니다. 이 보드는 초기 상태를 뛰어넘는 제품을 설계하기 위한 유연성을 제공하기 위하여 제조되었으며, 초보적인 엔지니어링 지식만으로 누구라도 작동할 수 있는 수 개 층으로 이루어진 기저 보드로 간편하게 설계할 수 있는 시스템 온 모듈을 제공합니다.
특징

  • Micro SD 카드 슬롯 2개
  • 직렬 포트
  • 확장 헤더
  • USB, USB OTG
  • 기가비트 LAN
  • Wi-Fi(802.11n)
  • Bluetooth

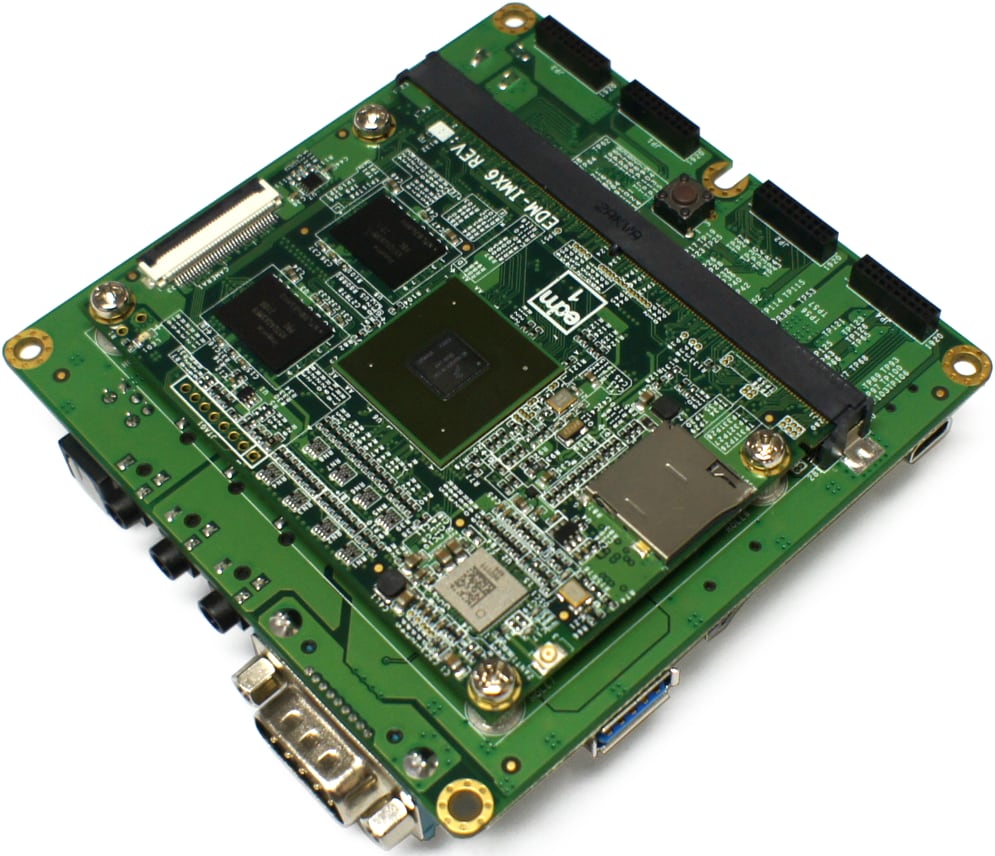

NXP i.MX6 ARM Cortex-A9 쿼드코어 프로세서를 갖춘 Wandboard 쿼드



Wandboard 쿼드는 기존 Wandboard 듀얼의 업그레이드 제품으로서, 최신 NXP i.MX6 ARM Cortex-A9 쿼드코어 프로세서를 제공합니다. NXP i.MX6은 이제 1GHz로 작동하는 4개의 코어를 갖춘 Cortex-A9 쿼드코어가 특징입니다. i.MX6Quad에는 Vivante GC2000 비디오 코어가 통합되어 있어, 더 높은 그래픽 성능을 발휘합니다. Wandboard 쿼드는 듀얼의 메모리를 두 배로 올려 총 2GB의 DDR3를 갖추고 있습니다.



특징
  • 프로세서: NXP i.MX6 Quad
  • 코어: 1GHz로 동작하는 ARM Cortex-A9 쿼드코어
  • 메모리: 2GB DDR3
  • 오디오
  • 광 S/PDIF
  • HDMI
  • 카메라 인터페이스
  • Micro SD 카드 슬롯 2개
  • 직렬 포트
  • 확장 헤더
  • USB, USB OTG
  • SATA 커넥터
  • 기가비트 LAN
  • Wi-Fi(802.11n)
  • Bluetooth

Boundary Devices SABRE Lite i.MX6 개발 보드

Boundary Devices SABRE Lite i.MX6 개발 보드는 강력한 i.MX 6Quad 애플리케이션 프로세서가 특징인 저비용 개발 플랫폼입니다. i.MX 6 애플리케이션 프로세서용 NXP SABRE(Smart Application Blueprint for Rapid Engineering) Lite 플랫폼 기반 제품을 통해 Android® 및 Linux®용 멀티미디어 애플리케이션을 비용 효율적으로 신속하게 개발할 수 있습니다.

특징
  • 1GHz의 ARM Cortex-A9 쿼드코어
  • 532MHz에서 1GB 64비트 광폭 DDR3
  • 디스플레이 포트 3개(RGB, LVDS, HDMI 1.4a)
  • 카메라 포트 2개(병렬 1개, MIPI CSI-2 1개)
  • 다중 스트림 가능 HD 비디오 엔진으로
  • H.264 1080p60 디코드, 1080p30 인코드, HD급 3D 비디오 재생 능력 제공
  • 200MT/s가 가능한 쿼드 셰이더 3D 유닛, 별도의 2D 및 별도의 OpenVG 버텍스 가속 엔진으로 구성된 트리플 플레이 그래픽 시스템을 통해 뛰어난 3D, 2D, 사용자 인터페이스 가속을 제공
  • 3Gbps로 동작하는 직렬 ATA 2.5(SATA)
  • SD 3.0/SDXC 듀얼 카드 슬롯
  • PCIe 포트(레인 1개)
  • 아날로그(헤드폰/마이크) 및 디지털(HDMI) 오디오
  • 콤팩트한 크기(3인치 x 3인치)
  • 10/100/Gb IEEE1588 이더넷
  • 10핀 JTAG 인터페이스
  • 고속 USB 포트 3개(호스트 2개, OTG 1개)
  • CAN2 포트 1개
  • I²C
  • GPIO

Silex SX-SDCAN Bluetooth SDIO 카드

Silex SX-SDCAN Bluetooth SDIO 카드는 SX-SDPAN(Qualcomm Atheros AR6233)에 기반한 이중 대역 802.11a/b/g/n 및 Bluetooth SDIO 카드입니다. SX-SDCAN은 기계적으로 SD 카드 폼 팩터로 설계되어 고객에게 제조사 독립적인 폼 팩터를 제공합니다. SX-SDCAN은 통합형 무선 소프트웨어 지원(드라이버 및 보안 서플리컨트)을 포함하는 i.MX 6 평가 플랫폼을 위한 유일한 NXP 추천 무선 연결 솔루션입니다. SX-SDCAN에는 외부 5GHz FEM(프런트 엔드 모듈)이 통합되어 있으며 WLAN 성능 최적화를 위한 개별 튜닝이 가능합니다. SX-SDCAN은 FCC/IC/ETSI/TELEC 모듈러 인증을 제공하며, 이러한 무선 모듈 설계 접근 방식 덕분에 비용도 절감할 수 있습니다.

특징
  • IEEE 802.11a/b/g/n 준수(2.4GHz 및 5GHz)
  • 단일 스트림 1 x 1 SISO 기술 및 5GHz용 40MHz 대역폭 모드
  • 데이터 전송률: 802.11b/g에서 1~54Mbps, 802.11a에서 6~54Mbps, 802.11n에서 6.5~135Mbps
  • IEEE 802.11e, IEEE 802.11h, IEEE 802.11i
  • 무선 LAN의 호스트 IF로서 SDIO 2.0 지원
  • Tx/Rx 다이버시티용 소프트웨어 자동 안테나 선택 옵션
  • Bluetooth 4.0 + LE 듀얼 모드 지원
  • TDMA Wi-Fi/Bluetooth 공존 지원
  • UART 및 Bluetooth 호스트 IF로서의 USB 지원
  • FCC/IC/ETSI/TELEC 모듈러 인증에 따른 모듈 별 Tx 조정 출력 SD 카드 폼 팩터

NXP i.MX 6SoloX ARM 프로세서

NXP i.MX 6SoloX 프로세서는 ARM® Cortex®-A9 및 Cortex®-M4 코어와 이종 프로세싱을 지원하는 것이 특징입니다. i.MX 6SoloX는 IoT(사물 인터넷) 애플리케이션용 시큐어 및 커넥티드 가정 및 차량을 구현할 수 있도록 설계되었습니다. i.MX 6SoloX는 Cortex-A9 및 Cortex-M4 코어를 둘 다 사용하는 최초의 ARM 프로세서입니다. 이에 따라, Cortex-A9을 통해 고도로 복잡한 OS도 실행할 수 있고 Cortex-M4 코어를 통해 실시간 응답성 및 시스템 제어도 제공할 수 있는 칩의 유연성을 제공합니다. i.MX 6SoloX는 4개의 독립 제어형 리소스 도메인을 갖추고 있어, 메모리, 주변 장치와 같은 시스템 리소스를 분배할 때 최대의 효율과 보안을 보장합니다.

NXP i.MX 6SoloX ARM 프로세서에 대해 자세히 알아보기

NXP i.MX 6UltraLite 애플리케이션 프로세서

NXP i.MX 6UltraLite 애플리케이션 프로세서는 첨단 528MHz 싱글 ARM® Cortex®-A7 코어를 탑재한 고성능의 초고효율 프로세서입니다. i.MX 6UltraLite 애플리케이션 프로세서는 전원 관리 모듈이 통합되어 있어 외부 전원 공급 장치의 복잡성을 줄이고 전원 시퀀싱을 간소화합니다.

NXP i.MX 6UltraLite 애플리케이션 프로세서에 대해 자세히 알아보기
