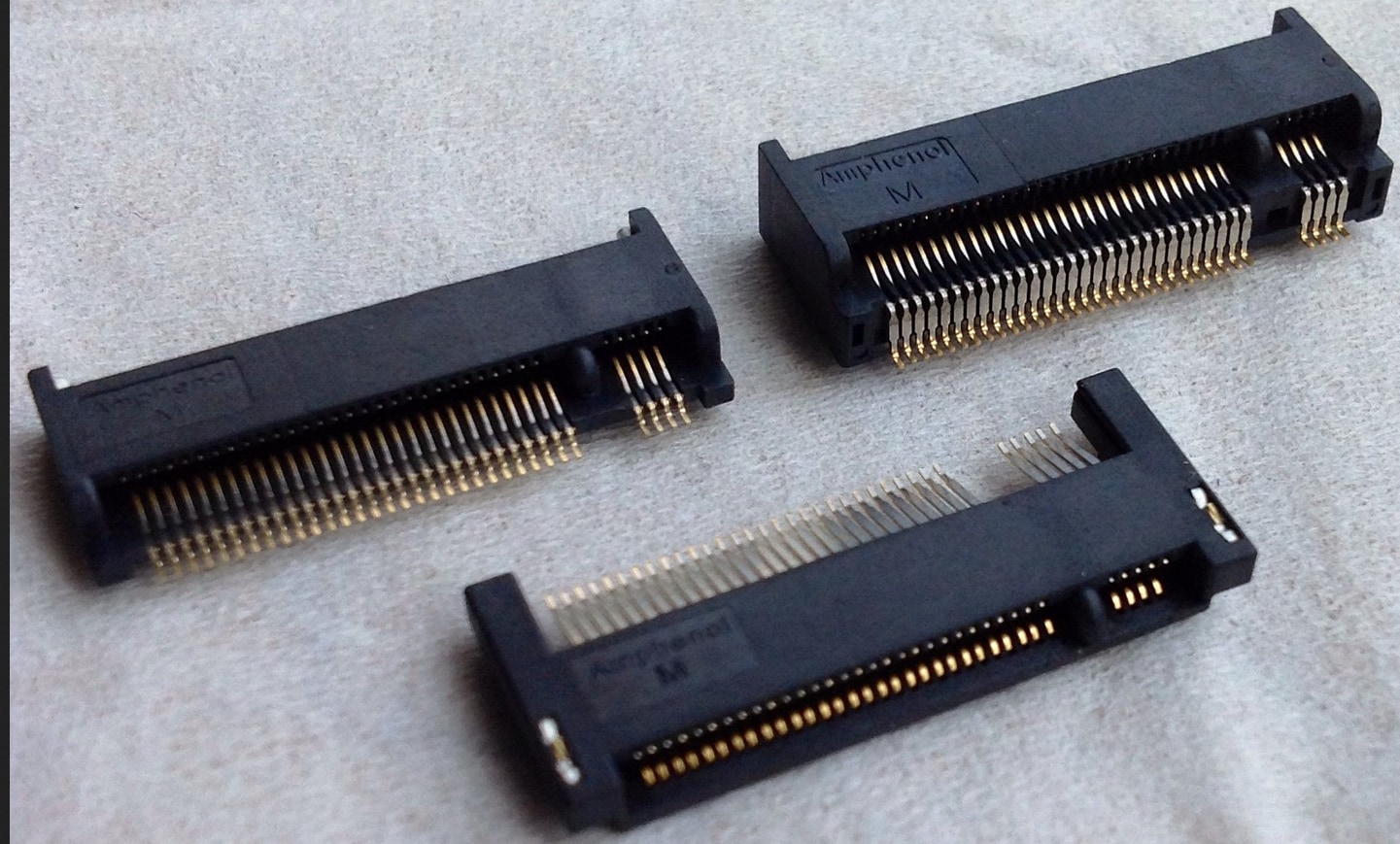

Amphenol Commercial Products M.2 Series Connectors

Amphenol Commercial M.2 커넥터

Amphenol Commercial M.2 NGFF(차세대 폼 팩터) 시리즈 커넥터는 모바일 애드인 카드에 사용되는 소형 PCIe 미니 카드 연결기입니다. M.2 커넥터는 회로 67, 소형 0.50mm 피치, 높이 2.25mm 같은 특징이 있습니다. M.2 연결기는 PCIe , 마이크로 SATA, SAS, USB, 디스플레이 포트 등을 대체할 수 있는 소형 단일 폼 팩터 모듈이 필요한 SSD 및 무선 애플리케이션을 지원합니다. 단면 및 양면 모듈 용으로 설계된 M.2 커넥터는 데이터 전송 속도가 빨라 PCI Express 3.0, SATA 3.0, USB 3.0 인터페이스를 모두 지원합니다.


특징
  • 75 포지션(67 액티브 라인, 8 포지션은 기계적 키잉 전용)
  • 단일 및 이중 기계적 키잉으로 복수 표준 가능
  • 2열 접촉면@ 0.50mm 피치(상단 열부터 바닥 열까지 0.25mm 간격)
  • 다양한 표준 카드 너비 지원: 12mm, 16mm, 22mm, 30mm
  • 다양한 표준 카드 길이 지원: 16mm, 26mm, 30mm, 38mm, 42mm, 60mm, 80mm, 110mm
  • 소형 피치 0.5mm
  • 67 회로, 접촉 당 정류 정격 0.5A
  • 소형 디자인: 최소 높이 2.25mm
  • 빠른 데이터 전송 속도: PCI Express 3.0 , SATA 3.0, USB 3.0 지원
  • M.2 모듈 카드 용 다양한 키 옵션
  • 단면 및 양면 모듈에 모두 사용
애플리케이션
  • M.2 키 A 커넥터는 Wi-Fi, Bluetooth, NFC,  WiGig 등 무선 연결을 사용하는 애플리케이션에 적합한 제품입니다. 모듈 카드 종류는 1630, 2230, 3030이 있습니다.
  • M.2 키 B 커넥터는 WWAN+GNSS, SSD(반도체 저장장치) 등을 사용하는 애플리케이션에 적합한 제품입니다. 모듈 카드 종류는 3042, 2230, 2242, 2260, 2280, 22110이 있습니다.
  • M.2 키 E 커넥터는 Wi-Fi, Bluetooth, NFC,  GNSS 등 무선 연결을 사용하는 애플리케이션에 적합한 제품입니다. 모듈 카드 종류는 1630, 2230, 3030이 있습니다.
  • M.2 키 M 커넥터는 PCIe 또는  SATA, 또는 SSD의 지원을 받는 호스트 인터페이스를 사용하는 애플리케이션에 적합한 제품입니다. 모듈 카드 종류는 2242, 2260, 2280이 있습니다.

부품 번호설명데이터시트높이




Loading 처음 이전 다음 마지막

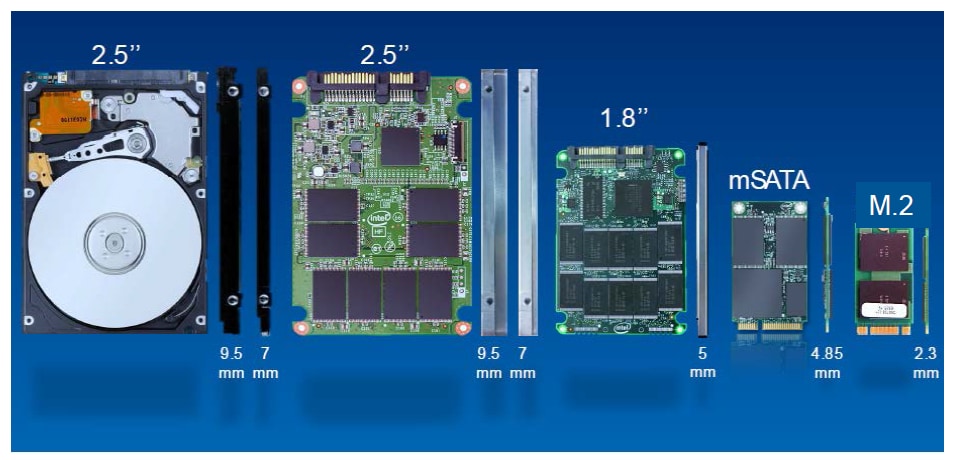

크기 비교
Size Comparison
