Analog Devices ADXRS645 High Temperature, Vibration Rejecting Gyroscope

Analog Devices ADXRS645 고온,
진동 억제 자이로스코프

Analog Devices ADXRS645 고온, 진동 억제 자이로스코프는 최대 175ºC의 고온 환경에서 사용을 위한 우수한 진동 내성을 지원하는 고성능 각속도 센서로 제공됩니다. Analog Devices, Inc. 특허의 높은 볼륨 BiMOS 표면 미세 가공을 사용하여 개발된 ADXRS645의 고급, 차동, 쿼드 센서 설계는 우수한 가속 및 진동 억제를 제공합니다. 출력 신호 RATEOUT은 패키지 덮개에 수직인 축에 대한 각속도에 비례하는 전압입니다. 측정 범위는 최소 ±2000°/초이며, 단일 외부 레지스터를 추가하여 ±5000°/초까지 확장할 수 있습니다. 출력은 제공된 레퍼런스 공급에 대한 복사계입니다. 작동을 위해 다른 외부 콘덴서가 필요합니다. ADXRS645는 보상 기법을 위한 온도 출력을 포함합니다. 두 개의 디지털 자가 테스트 입력은 전기기계적으로 센서를 자화하여 센서와 신호 조정 회로의 적절한 작동을 테스트합니다. 8mm × 9mm × 3mm, 15리드 납땜 트라이 인라인 패키지로 제공되는 ADXRS645는 가혹한 기계적 환경, 초고온 산업용 애플리케이션 및 지질 탐사를 위한 다운홀 측정에 이상적입니다.

특징
  • 피치 또는 롤 속도 응답에 대응할 수 있는 혁신적인 세라믹 수직 마운트 패키지
  • 넓은 온도 범위: −40°C ~ +175°C
  • 긴 수명: TA=175°C 에서1000 시간 보장
  • 광범위한 주파수에 대한 높은 진동 억제
  • 10,000g 의 충격 복원성
  • 레퍼런스 공급에 대한 복사계
  • 5V 단일 공급 작동
  • 디지털 명령 자가 테스트
  • 온도 센서 출력
애플리케이션
  • 지질 탐사를 위한 다운홀 측정
  • 초고온 산업용 애플리케이션
  • 가혹한 기계적 환경

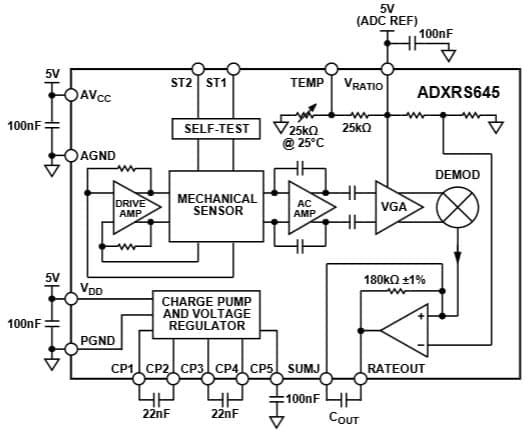

기능 블록 선도
Functional Block Diagram
