Analog Devices ADM7170/ADM7171/ADM7172초저잡음, 높은 PSRR, 빠른 과도 응답 CMOS의 낮은 드롭아웃 선형 레귤레이터(LDO)는 2.3V ~ 6.5V에서 작동하고 최대 500mA의 출력 전류를 구현합니다. 이러한 높은 출력 전류 LDO는 6V ~ 1.2V 레일에서 작동하는 고성능 아날로그 및 혼합 신호 회로의 레귤레이션에 이상적입니다. 독자적인 첨단 아키텍처에 기반한 이 장치들은 작은 4.7μF 세라믹 출력 콘덴서 안에서 높은 전원 공급 거부, 저잡음을 제공하고 우수한 라인 및 부하 과도 응답을 달성합니다. 이러한 LDO 레귤레이터의 출력 잡음은 5μ Vrms이고 출력 전압과는 무관합니다.

8리드, 3mm × 3mm LFCSP 패키지로 제공되는 이 장치는 ADC & DAC 회로, 정밀 증폭기, PLLs/VCOs, 클로킹 IC, 통신 & 인프라, 의료 & 건강, 산업 & 계측과 같이 작고 슬림한 크기에 최대 500mA의 출력 전류가 요구되는 애플리케이션에 우수한 열 성능을 제공합니다.

특징
  • 입력 전압 범위: 2.3V ~ 6.5V
  • 최대 부하 전류: 500mA ~ 2A
  • 저잡음: 5μ Vrms(100Hz ~ 100kHz에서 출력 전압과 무관)
  • 빠른 과도 응답:
    • 1.5μs, 1mA ~ 500mA load step의 경우 (ADM7170, ADM7171)
    • 1.5μs, 1mA ~ 1.5A load step의 경우 (ADM7172)
  • 60dB PSRR at 100kHz
  • 낮은 드롭아웃 전압:
    • 42mV at 500mA load, VOUT = 3V (ADM7170, ADM7171)
    • 172mV at 2A load, VOUT = 3V (ADM7172)
  • 초기 정확도:
    • ±0.75% (ADM7170)
    • −0.5% (최소), +1% (최대) (ADM7171, ADM7172)
  • 라인, 부하 및 온도 정확도:
    • ±1.25% (ADM7170)
    • ±1.5% (ADM7171, ADM7172)

  • 대기 전류, IGND = 0.7mA (무부하)
  • 낮은 셧다운 전류: 0.25μA at VIN = 5V
  • 작은 4.7μF 세라믹 출력 콘덴서와 함께 안정적
  • 조정 가능 및 고정 출력 전압 옵션: 1.2V ~ 5.0V
  • 1.2V ~ VIN − VDO 에서 조정 가능한 출력
  • 정밀 지원
  • 조정 가능한 소프트 스타트
  • 8 리드, 3mm × 3mm LFCSP 패키지

애플리케이션
  • 잡음에 민감한 레귤레이션 애플리케이션: ADC 및 DAC 회로, 정밀 증폭기, PLLs/VCOs, 클로킹 IC
  • 통신 및 인프라
  • 의료 및 건강
  • 산업 및 계측

​
부품 번호드롭아웃 전압 – 최대출력 전류데이터시트




Loading First Previous Next Last

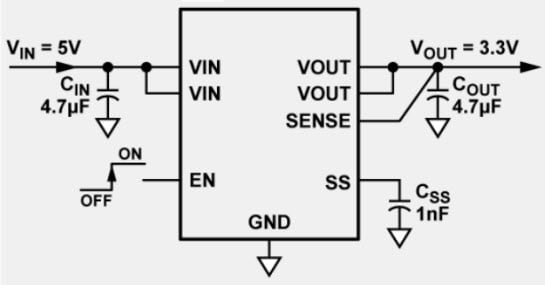

ADM7170/ADM7171/ADM7172 블록 선도
ADI ADM7170/ADM7171/ADM7172 Block Diagram
