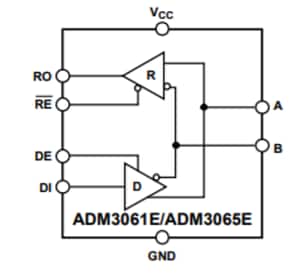

ADM306x 인터페이스 RS-485 송수신기Analog Devices ADM306x 인터페이스 RS-485 송수신기는 모터 제어, 산업 자동화, 군사 및 항공 전자공학을 포함한 혹독한 환경에서 통신을 보호합니다. 1/4 단위 부하 입력 임피던스로 작동하는 ADM306x 장치는 버스에서 최대 128개의 송수신기를 지원합니다. ADM3061E/ADM3062E 모델은 500kbps의 낮은 데이터 속도를 제공하므로, 길게 이어진 케이블을 통해 작동할 경우에 적합한 장치입니다. 50Mbps의 데이터 속도를 가진 ADM3065E/ADM3066E 송수신기는 멀티포인트 버스 전송 라인을 통한 고속 양방향 데이터 통신에 적합합니다. ADM3066E 송수신기에는 1.62V의 낮은 전압으로 작동할 수 있는 유연한 디지털 인터페이스용 VIO 논리 전원 핀이 있습니다.
보호 기능
견고한 보호 기능이 있고 확장 온도 범위가 최대 125°C인 ADM306x 송수신기는 표준 RS-485 통신 링크의 성능 개선에 도움이 됩니다. ADM306x 송수신기는 버스 핀에 IEC61000-4-2 ESD 보호 기능을 갖추고 있습니다. 버스 핀의 IEC61000-4-2 ESD 보호 기능 덕분에 장치가 래치 업 또는 손상 없이 ±12kV의 접촉 방전에 견딜 수 있습니다. 수신기 단락, 단선 및 부동 입력 페일세이프 보호도 설계에 포함되어 있습니다. ADM306x의 수신기 페일세이프는 데이터 버스에서 알려진 상태를 보장합니다. 전력이 공급되는 백플레인에 회로 보드를 삽입할 때 글리치 없는 핫 스왑 기능으로 오류 없는 데이터 작업을 지원합니다. 이를 통해 유효한 데이터로 모터의 올바른 제어, 계량기의 올바른 판독, 기계류의 원활한 작동을 보장합니다.
프로토콜
ADM306x 인터페이스 RS-485 송수신기는 Profibus, BACnet 및 Modbus를 포함하여 널리 사용되는 여러 가지 프로토콜을 준수하므로, 설계자는 이러한 장치를 사용하여 다양한 네트워크 토폴로지를 지원할 수 있습니다.
|
