Analog Devices ADE78x
다상 다기능 에너지 계측 ICAnalog Devices ADE78x다상 다기능 에너지 계측 IC는 높은 정확도, 시리얼 인터페이스와 세 개의 유연한 펄스 출력을 제공하는 3상 전기 에너지 측정 IC입니다. ADE78x ICSMS는 2차 Σ-Δ 아날로그-디지털 변환기(ADC), 디지털 통합자, 레퍼런스 회로 및 토탈(기본 및 고조파) 액티브, 리액티브(ADE7858A, ADE7868A, ADE7878A), 명확한 에너지 측정 및 다양한 3상 구성에서 rms 계산(예: 3 및 4 와이어의 wye 또는 delta 서비스)을 수행하기 위해 필요한 모든 신호 처리를 사용합니다. 이 장치는 모든 ADC 출력에 액세스할 수 있는 파형 샘플링 레지스터를 포함합니다. ADE78x는 또한 단기간 저전압 또는 고전압 감지, 단기간 고전류 변동, 라인 전압 주기 측정 및 상 전압과 전류 사이의 각도와 같은 전력 품질 측정을 사용합니다. ADE78x는 활성화된 인터럽트 이벤트 발생을 표시하기 위해 두 개의 인터럽트 요청 핀, IRQ0 및 IRQ1을 제공합니다. ADE7868A/ ADE7878A의 경우 특별히 설계된 세 개의 저전력 모드는 ADE7868A/ ADE7878A가 탬퍼링 상황에 있을 때 지속적인 에너지 축적을 보장합니다.
|

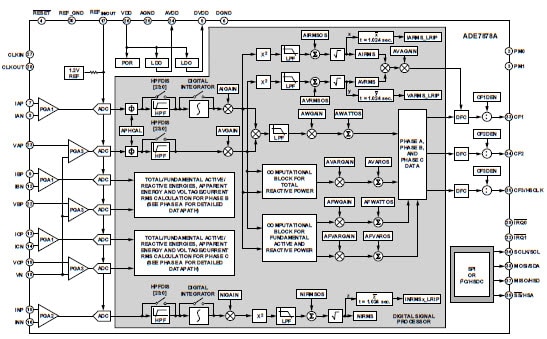

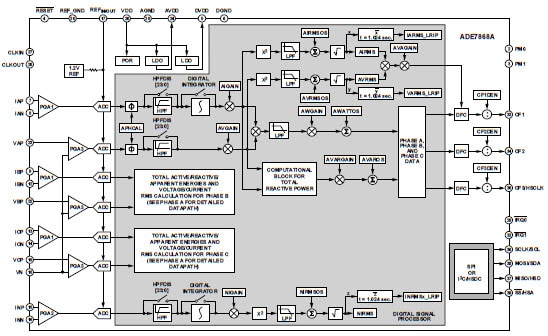

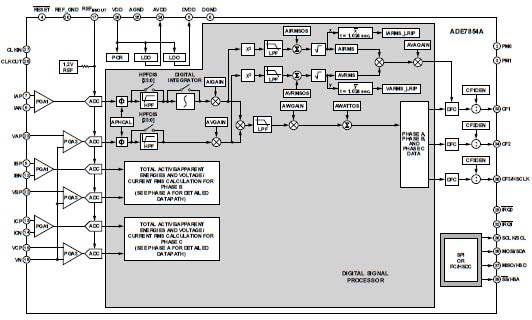

특징
- 높은 정확도; EN 50470-1, EN 50470-3, IEC 62053-21, IEC 62053-22 및 IEC 62053-23 표준 지원
- 3상, 3 또는 4 와이어(delta 또는 wye) 미터 및 기타 3상 서비스와 호환
- 각 상과 전체 시스템에서 토탈(기본 및 고주파) 액티브, 리액티브, 명확한 에너지 측정 및 기본 액티브/리액티브 에너지 공급
- TA = 25°C 에서 1000 ~ 1의 동적인 범위의 액티브 및 리액티브 에너지에서 0.1% 오류(기본)
- TA = 25°C 에서 3000 ~ 1의 동적인 범위의 액티브 및 리액티브 에너지에서 0.2% 오류(기본)
- 낮은 리플 rms 레지스터에서 평균 rms 측정 제공
- 전류 변압기 및 di/dt 전류 센서 지원
- 중립 전류 입력을 위한 전용 ADC 채널
- 모든 3상에서 상 전류 합의 rms를 계산하여 예상 중립 전류 측정
|
