Analog Devices AD9250 듀얼 14비트 ADC

Analog Devices AD9250 듀얼 14비트 ADC

Analog Devices AD9250 듀얼, 14비트 아날로그-디지털 컨버터(ADC)는 최대 250MSPS의 샘플링 속도를 제공하고 저가, 소형, 광대역 및 다기능성이 요구되는 통신 애플리케이션을 지원하도록 설계되었습니다. 구성 가능한 JESD204B 출력 블록은 레인당 최대 5Gbps를 지원합니다. ADC 코어는 출력 오류 수정 로직이 통합되어 있는 다단계, 차동 파이프라인 방식의 아키텍처가 특징입니다. ADC 코어는 다양한 사용자 선택 가능 입력 범위를 지원하는 넓은 대역폭이 특징입니다. 통합 전압 레퍼런스를 통해 설계 고려 사항을 쉽게 구현합니다. ADC 클록 듀티 사이클의 변동을 보정하기 위해 듀티 사이클 안정 장치가 제공되며, 이를 통해 컨버터가 우수한 성능을 유지할 수 있습니다. JESD204B 고속 직렬 인터페이스 덕분에 보드 라우팅 요구 사항이 줄어들고 수신 장치에 필요한 핀 개수도 줄어듭니다.
특징
  • JESD204B 서브클래스 0 또는 서브클래스 1 부호화 직렬
    디지털 출력
  • 신호 대 잡음 비(SNR) = 185MHz AIN 및
    250MSPS에서 70.6dBFS
  • 스퓨리어스 없는 다이내믹 레인지(SFDR) =
    185MHz AIN 및 250MSPS에서 88dBc
  • 총 소비전력: 250MSPS에서 711mW
  • 1.8V 공급 전압
  • 정수 1~8 입력 클록 분배기
  • 최대 250MSPS의 샘플 레이트
  • 최대 400MHz의 IF 샘플링 주파수
  • 내부 아날로그-디지털 컨버터(ADC)
    기준 전압
응용 분야
  • 다이버시티 무선 시스템
  • 다중 모드 디지털 수신기(3G)
  • TD-SCDMA, WiMax, WCDMA, CDMA2000, GSM, EDGE, LTE
  • DOCSIS 3.0 CMTS 업스트림 수신 경로
  • HFC 디지털 역방향 경로 수신기
  • I/Q 복조 시스템
  • 스마트 안테나 시스템
  • 전자 테스트 및 측정 장비
  • 레이더 수신기
  • COMSEC 라디오 아키텍처
  • IED 탐지/재밍 시스템
  • 다목적 소프트웨어 무선 장치
  • 광대역 데이터 애플리케이션

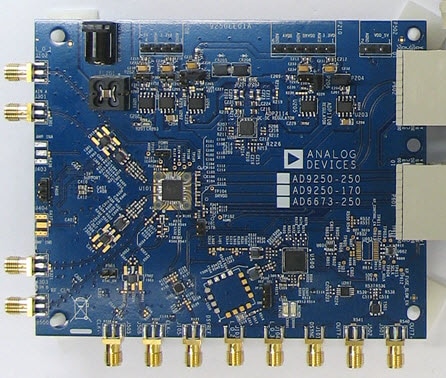

AD9250 평가 보드
AD9250 평가 보드
















구매

제품 목록 보기

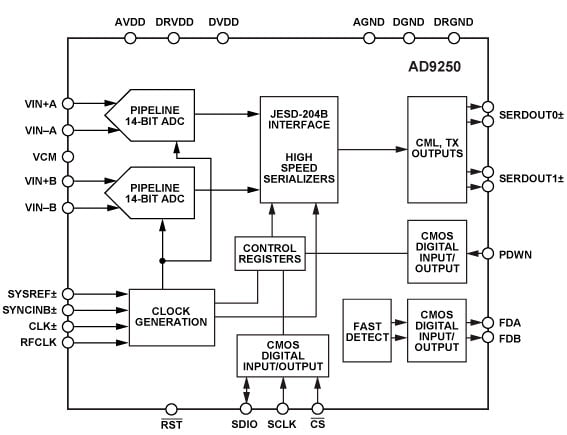

블록 선도
블록 선도

동영상: JESD204B 컨버터-FPGA 연결
