ADI AD5691, AD5692, & AD5693 nanoDAC+® DACs

Analog Devices AD5691R, AD5692R, & AD5693R nanoDAC+®

ADI AD5691R, AD5692R, & AD5693R nanoDAC+® 디지털-아날로그 컨버터는 저전력, 신호 채널, E16-/14-/12-비트 버퍼 전압 출력 DAC입니다. 이 장치들에는 기본적으로 활성화되어 있는 2.5V 내부 레퍼런스가 포함되어 있으며 2ppm/°C 드리프트를 제공합니다. 출력 범위는 0V ~ VREF 또는 0V ~ 2×VREF로 프로그래밍할 수 있습니다. 모든 장치는 2.7V ~ 5.5V 단일 공급장치에서 작동하며 설계를 통해 모놀리식을 보장합니다. 이 장치들은 2mm × 2mm, 8리드 LFCSP 또는 10리드 MSOP 패키지로 제공됩니다. 내부 POR(power-on reset) 회로는 내부 출력 버퍼가 표준 모드로 구성되어 있을 때 파워업에서 DAC 레지스터가 0이 되도록 보장합니다 AD5693R/AD5692R/AD5691R에는 파워다운 모드가 포함되어 있으며, 이 모드에서는 장치의 전류 소모가 5V에서 2μA(최대)로 감소하며 소프트웨어로 선택 가능한 출력 부하를 제공합니다. AD5693R/AD5692R/AD5691R은 I2C 인터페이스를 사용합니다. 일부 장치 옵션에는 비동기 RESET 핀과 VLOGIC 핀도 포함되어 있어 1.8V 호환성을 지원합니다.

특징
  • 초소형 패키지: 2mm × 2mm, 8리드 LFCSP
  • 높은 상대 정확도(INL): 16비트에서 최대 ±2 LSB
  • 낮은 드리프트, 2.5V 레퍼런스: 2ppm/°C(기본)
  • 선택 가능한 출력 범위: 2.5V 또는 5V
  • TUE(Total unadjusted error): FSR의 ±0.06%(최대)
  • 오프셋 오류: ±1.5mV(최대)
  • 게인 오류: FSR의 ±0.05(최대)
  • 낮은 글리치: 0.1nV-sec
  • 높은 구동 성능: 20mA
  • 저전력: 3.3V에서 1.2mW
  • 독립적인 로직 공급장치: 1.8V ~ 5.5V
  • 넓은 작동 온도 범위: −40°C ~ +105°C
  • 강력한 4 kV HBM ESD 보호
애플리케이션
  • 프로세스 제어
  • 데이터 수집 시스템
  • 디지털 게인 및 오프셋 조정
  • 프로그래밍 가능한 전압 소스
  • 광학 모듈
부품 번호패키지 / 케이스컨버터 수량분해능




Loading First Previous Next Last

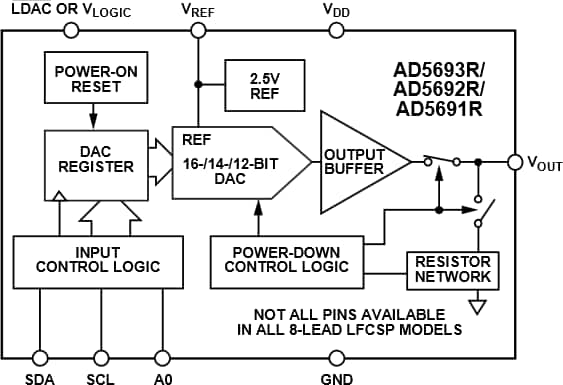

Block Diagram
Block Diagram
