Analog Devices AD5593R Configurable ADC/DAC with On-chip Reference, I²C Interface

온칩 레퍼런스를 갖춘 Analog Devices AD5593R
구성 가능 ADC/DAC, I²C 인터페이스

온칩 레퍼런스를 갖춘 Analog Devices AD5593R 구성 가능 ADC/DAC, I²C 인터페이스는 설계자들이 독립적으로 DAC 출력, ADC 입력, 디지털 출력 또는 디지털 입력으로 구성할 수 있는 8개의 I/O 핀을 제공합니다. 하나의 I/O 핀이 아날로그 출력으로 구성되면 장치는 12비트 DAC에 의해 구동됩니다. DAC의 출력 범위는 0V ~ VREF또는 0V ~ 2 × VREF입니다. 하나의 I/O 핀이 아날로그 입력으로 구성되면 장치는 아날로그 멀티플렉서를 통해 12비트 ADC에 연결됩니다. ADC의 입력 범위는 0V ~ VREF 또는 0V ~ 2 × VREF 입니다. 설계자는 I/O 핀을 일반 용도, 디지털 입력 또는 출력(GPIO) 핀으로 구성할 수도 있습니다. I²C 쓰기 또는 읽기 작업을 통해 GPIO 레지스터에 액세스하여 GPIO 핀의 상태를 설정하거나 읽을 수 있습니다. AD5593R에는 기본적으로 꺼져 있는 2.5V, 20 ppm/°C 레퍼런스와 다이 온도를 표시하는 온도 표시기가 통합되어 있습니다. 온도 값은 ADC 읽기 시퀀스의 일부로 읽혀집니다. 작동 온도 범위 −40ºC ~ +105ºC를 지원하는 AD5593R 8채널, 12비트, 구성 가능 ADC/DAC는 일반 용도 아날로그 & 디지털 I/O 애플리케이션을 비롯하여 제어 & 모니터링에 이상적입니다.

특징
  • 8채널 구성 가능 ADC/DAC/GPIO
    • 다양한 조합으로 구성 가능
      • 8 12비트 DAC 채널
      • 8 12비트 ADC 채널
      • 8 일반 용도 I/O 핀
    • 통합 온도 센서

  • 16리드 TSSOP 패키지
  • I²C 인터페이스

애플리케이션
  • 제어 및 모니터링
  • 일반 용도 아날로그 및 디지털 I/O

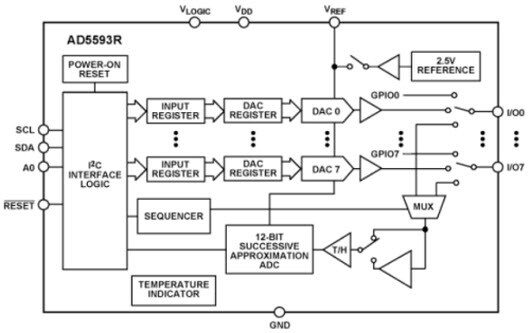

기능 블록 선도
Functional Block Diagram
