ON Semiconductor FAN324x 스마트 듀얼 코일 계전기 드라이버

ON Semiconductor의 FAN324x 스마트 듀얼 코일 계전기 드라이버는 스마트 전자 계측기 및 태양광 인버터 애플리케이션에서 전력을 연결 및 해제하는 듀얼 코일 극성 래칭 계전기를 구동하도록 설계된 듀얼 대전류 계전기 드라이버를 포함하고 있습니다. FAN324x의 출력은 10~60V에서 공급 레일로 작동하도록 되어있습니다. 필터/타이머 블록은 입력 펄스 인증(t_QUAL) 및 최대 출력 펄스 폭 제한(t_MAX)을 제공하여 시끄러운 입력 신호로부터 우발적 전환을 방지합니다.

• 작동 유연성을 위한 활성화 핀
• 내부 열 셧다운 보호
• 8리드 SOIC 패키지
• 정격: -40~+105ºC 주변 온도

• E-미터 / 스마트 계측기 서비스 분리 스위치
• 태양광 인버터 라인 분리 스위치

FEBFAN324x 평가 보드

ON Semiconductor의 FEBFAN324x 평가 보드는 FAN3240 또는 FAN3241 등 FAN324x 계열의 모든 제품을 평가하도록 설계되었습니다. FAN324x의 출력은 10~60V에서 공급 레일로 작동합니다. 필터/타이머 블록은 입력 펄스 인증(tQUAL) 및 최대 출력 펄스 폭 제한(tMAX)을 제공하여 시끄러운 입력 신호로부터 우발적 전환을 방지합니다. FAN324x에는 듀얼 코일 계전기 작동에 필요한 계전기-개방 및 계전기-폐쇄 신호를 위한 2개의 독립된 드라이버 채널이 있습니다. 하나의 활성화/비활성화 핀을 통해 입력 신호와 관계 없이 두 채널을 모두 차단할 수 있습니다. 내부열 차단 (TSD) 기능이 열보호를 위해 제공됩니다. FEBFAN324x 평가 보드는 2층형 PCB(인쇄 회로 기판)를 사용합니다. 보드는 제한된 계측기 공간에서 평가될 수 있을 정도로 작게 설계되었습니다. 폼 팩터는 45.72 x 20.32 mm입니다.

ON Semiconductor SuperFET® II 전력 MOSFET

ON Semiconductor의 SuperFET® II 전력 MOSFET은 탁월한 낮은 온저항과 더 낮은 게이트 충전 성능을 위한 고급 충전 균형 메커니즘을 활용하는 새로운 세대의 독점 고전압 MOSFET 제품군입니다. 이 첨단 기술은 전도 손실을 최소화하도록 맞춤화되었으며, 탁월한 스위칭 성능을 제공하고, 극한 dV/dt 속도와 높은 애벌랜치 에너지에 내성을 가집니다. 이 SuperFET® II MOSFET은 시스템 소형화 및 높은 효율을 달성할 수 있도록 스위칭 모드에서 다양한 AC/DC 전력을 변환 시 적합합니다.

ON Semiconductor 650V 필드 스톱 IGBT

ON Semiconductor 650V 필드 스톱 IGBT 기술을 통해 설계자는 더 높은 입력 전압을 가진 매우 안정적인 시스템 설계를 개발하면서 동시에 저전도 및 스위칭 손실이 필수적인 경우에 최적의 성능을 제공합니다. 650V IGBT의 특징은 대전류 처리 기능, 정온도계수, 조밀한 파라미터 분포 및 넓은 안전 작동 영역입니다. 증대된 항복 전압은 주변 온도가 낮을 경우에 신뢰성을 향상시킵니다. 온도가 낮아짐에 따라 IGBT 및 FRD 차단 전압도 감소하여 이 장치를 추운 기후에서 사용되는 PV 태양광 인버터에 특히 유용한 것으로 만들어줍니다. 최대 효율을 위해 IGBT 및 환류 다이오드를 신중하게 선택해야 하므로 650V IGBT는 전력 손실을 줄이고 낮은 턴온 및 턴 오프 손실을 달성하는 빠르고 부드러운 복구를 제공합니다.

제품 목록

추가 자료

•  FGA40N65SMD 데이터시트
•  FGA60N65SMD 데이터시트

ON Semiconductor FGAx0N65 650V 필드 스톱 IGBT

ON Semiconductor의 FGAx0N65 650V 필드 스톱 IGBT를 통해 설계자는 더 높은 입력 전압을 가진 매우 안정적인 시스템 설계를 개발함과 동시에 저전도 및 스위칭 손실이 필수적인 경우에 최적의 성능을 제공합니다. 이는 태양광 인버터, 무정전 전원장치(UPS) 및 용접 애플리케이션의 설계자가 부품 수를 줄이면서 열 및 열 조절을 통해 에너지 효율을 향상하는 회로를 설계할 수 있도록 지원합니다. 이 650V IGBT는 대전류 처리 기능, 정온도계수, 조밀한 파라미터 분포 및 넓은 안전 작동 영역을 갖췄습니다.

ON Semiconductor의 FGHx0T65 650V 필드 스톱 IGBT는 혁신적인 필드 스톱 트렌치 IGBT 기술을 사용하며, Fairchild®의 새로운 필드 스톱 트렌치 IGBT 계열 제품들은 태양광 인버터, UPS, 용접기, 낮은 전도 및 스위칭 손실이 필수적인 디지털 전력 발전기에 최적의 성능을 제공합니다.

FGH40T65UPD 데이터시트
FGH50T65UPD 데이터시트

• 최고 접합 온도: TJ = 175 ºC
• 간편한 병렬 작동을 위한 정온도계수
• 대전류 성능
• 낮은 포화 전압
• ILM(2)에 대해 부품 테스트 100% 완료
• 높은 입력 임피던스
• 조밀한 파라미터 분포
• RoHS 준수
• 단락 회로 강도: 25ºC에서 5us 초과

• 태양광 인버터, UPS, 용접기, 디지털 전력 발전기
• 통신, ESS

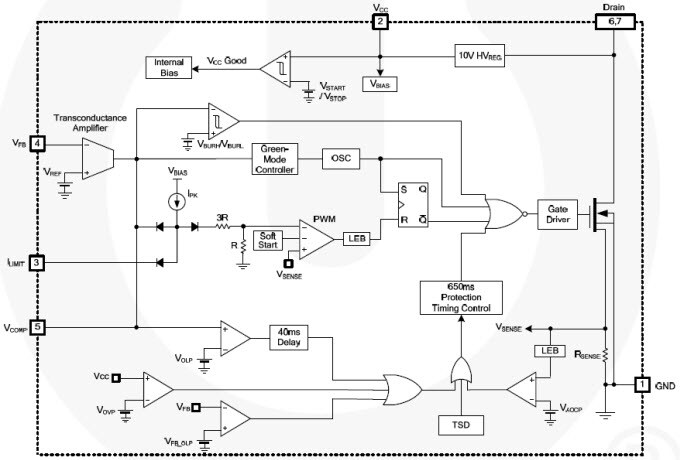

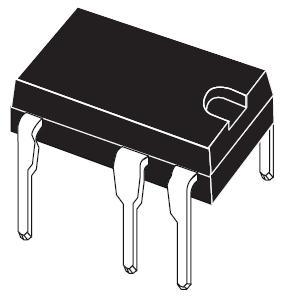

ON Semiconductor FSL306LRN 그린 모드 강압 스위치

ON Semiconductor의 FSL306LRN 그린 모드 강압 스위치는 펄스 폭 변조기(PWM)와 고성능 오프라인 강압, 승압-강압 및 비절연 플라이 백 스위치 모드 전원장치(SMPS)를 위해 특별히 설계된 SenseFET을 최소한의 외부 부품과 통합한 것입니다. 이 장치는 보조 바이어스 권선 없이 작동할 수 있도록 해주는 고전압 전력 계전기를 통합했습니다. 내부 트랜스컨덕턴스 증폭기는 피드백 보상 회로를 위한 외부 부품 수를 줄여줍니다.

• 내장형 트랜스컨덕턴스 (오류) 증폭기
• 다양한 보호 기능: OLP(과부하 보호), OVP(과전압 보호), FB_OLP(피드백 개방 루프 보호), 비정상적AOCP(과전류 보호), 열 차단(TSD)
• 모든 보호 기능의 안전 자동 재시동 모드를 위한 고정된 650ms 재시동 시간

• 가전 기기 및 산업용 애플리케이션을 위한 SMPS
• 보조 전력용 SMPS

ON Semiconductor FOD83xx Optoplanar® 게이트 드라이브 광커플러

ON Semiconductor의 FOD83xx Optoplanar® 게이트 드라이브 광커플러는 고급 2.5A 출력 전류 게이트 드라이브 광커플러로서 중간 전력 IGBT/MOSFET을 구동할 수 있습니다. 이런 광커플러는 ON Semiconductor의 특허 기술인 동일 평면 패키지 기술인 Optoplanar®와 최적화된 IC 설계를 이용합니다. 또한 FOD83xx 광커플러는 -40~+100ºC의 확장된 산업용 온도 범위를 제공하며, 산업용 인버터 애플리케이션 및 고성능 전력 시스템에서 사용되는 전력 IGBT 및 MOSFET의 신속한 스위칭에 적합합니다.

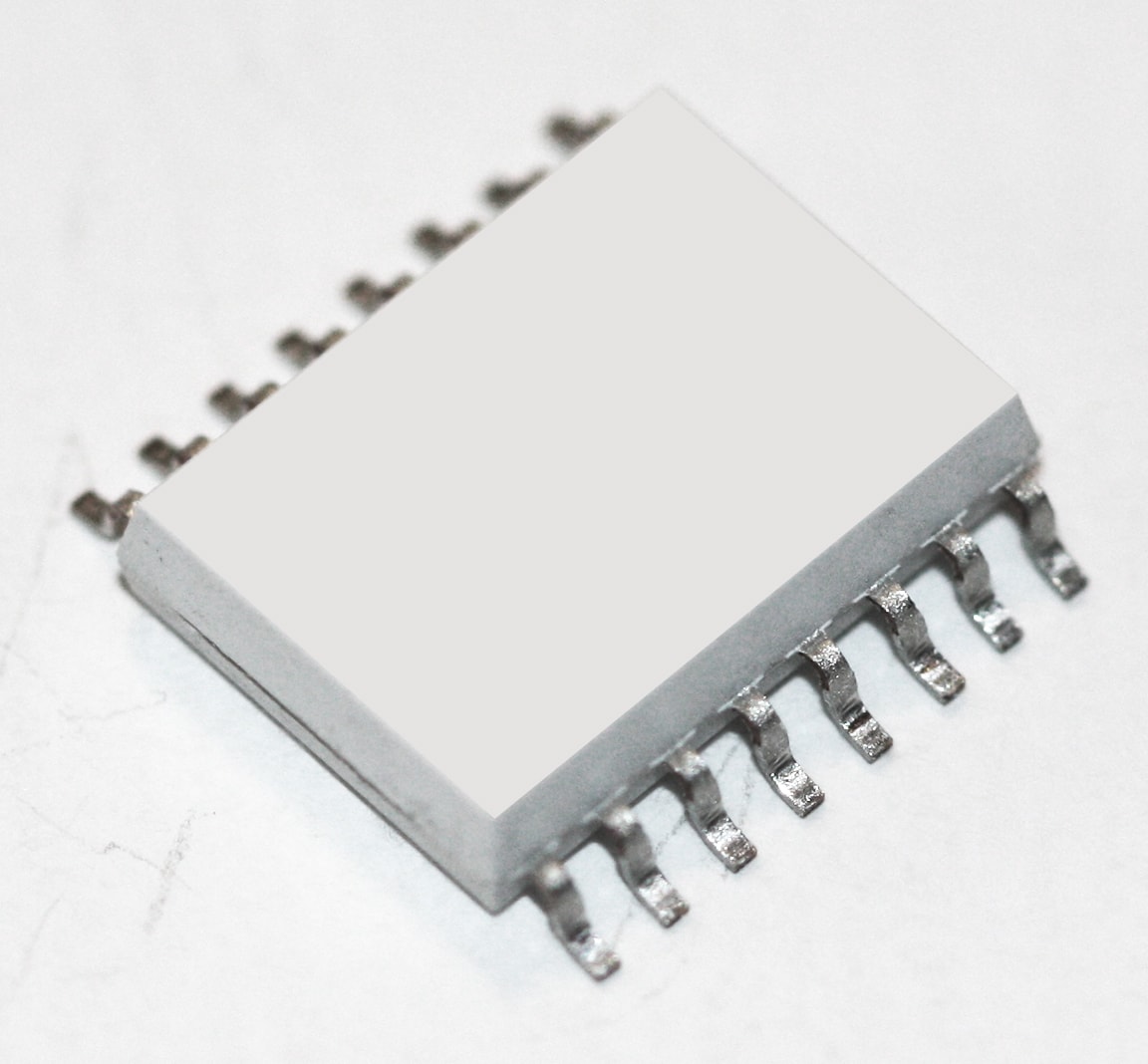

FOD8316 Optoplanar® IGBT 드라이브 광커플러

FOD8316 Optoplanar® IGBT 드라이브 광커플러는 파괴적인 IGBT의 열폭주로 이어지는 장애 상황을 예방하기 위해 필요한 중대한 보호 기능을 제공합니다. 이 장치는 ON Semiconductor가 특허를 낸 동일 평면 패키지 기술인 Optoplanar®와 최적화된 IC 설계를 활용하여 높은 잡음 내성을 달성하며, 높은 공통 모드 제거 및 전력 공급 제거 사양을 제공합니다. 각 FOD8316 광커플러는 IGBT를 레일에서 레일로 구동하기 위한 R_DS(ON) CMOS 트랜지스터를 탑재한 통합형 게이트 드라이브 광커플러와 고장 감지를 위한 통합 고속 절연 피드백으로 구성되어 있습니다. 이 장치는 8mm의 연면 거리와 간극을 충족하는 콤팩트한 16핀 소형 아웃라인 플라스틱 패키지로 생산됩니다.

• 고속: 전체 작동 온도 범위에서 최대 500ns의 전파 지연
• 확장된 산업용 온도 범위: -40~+100ºC
• R_DS(ON)의 1Ω(일반)은 낮은 전력 손실을 제공
• 사용자 구성 가능: 인버팅, 비인버팅, 자동 리셋, 자동 차단
• 연면 거리 8mm 및 간극 거리

• 산업용 인버터
• 유도 가열
• 절연 IGBT 드라이브

FEBFOD8316 평가 보드

ON Semiconductor의 FEBFOD8316 평가 보드(승압 회로 포함)는 IGBT 전원 모듈 구동 시 FOD8316 타이밍 시퀀스와 AC 테스트 성능의 평가을 위해 설계되었습니다. FOD8316은 대부분의 애플리케이션에서 독립형, 광학적으로 결합된 게이트 드라이버로서 작동하도록 설계되었습니다. 이 보드는 FOD8316 부품 1개, 비인버팅 양극성(NPN/PNP) 토템-폴 전류 버퍼 1개, 커패시터 부하 2개(10nF/51nF) 및 전원장치와 입력 신호를 위한 커넥터와 시험 단자로 구성되어 있습니다. FEDFOD8316 평가 보드를 사용하면 사용자는 FOD8316 스마트 게이트 드라이버 광커플러의 성능을 신속하게 평가할 수 있습니다.

ON Semiconductor FOD8318 IGBT 드라이브 광커플러

ON Semiconductor FOD8318 IGBT 드라이브 광커플러는 고급 2.5A 출력 전류 IGBT 드라이브 광커플러로서 대부분의 1200V/150A IGBT를 구동할 수 있습니다. 이 장치는 모터 제어 인버터 애플리케이션 및 고성능 전력 시스템에 사용되는 전력 IGBT 및 MOSFET의 신속한 스위칭 구동에 매우 적합합니다. 각 장치는 IGBT를 레일에서 레일로 구동하기 위한 R_DS(ON) CMOS 트랜지스터를 탑재한 통합형 게이트 드라이브 광커플러와 고장 감지를 위한 통합 고속 절연 피드백으로 구성되어 있습니다. FOD8318은 네거티브 공급 전압을 사용할 필요 없이 높은 dV/dt 상황에서 IGBT를 차단하는 액티브 밀러 클램프 기능을 제공합니다. 이 장치는 파괴적인 IGBT의 열폭주로 이어지는 장애 상황을 예방하기 위해 필요한 중대한 보호 기능을 제공합니다.

• 공통 모드 제거 특징을 가진 높은 잡음 내성
• 대부분의 1200V/150A IGBT를 위한 2.5A 첨두 출력 전류 구동 성능
• 광학적으로 절연되는 고장 감지 피드백
• 네거티브 공급 전압을 사용할 필요 없이 높은 dV/dt 조건에서 IGBT를 차단하는 액티브 밀러 클램프
• 소프트 IGBT 턴오프
• 내장형 IGBT 보호 장치
• 넓은 공급 전압 범위: 15~30V
• 3.3V/5V, CMOS/TTL 호환 입력
• 고속(최대 500ns)
• 확장된 산업용 온도 범위: -40~+100ºC

• 안전 및 규제 승인(UL1577, DIN EN/IEC 60747-5-5,1,414
• R_DS(ON)의 1Ω(일반)은 낮은 전력 손실 제공
• 사용자 구성 가능: 인버팅, 비인버팅, 자동 리셋, 자동 차단
• 연면 거리 및 간극 거리 8mm
  응용 분야
  • 산업용 인버터
  • 유도 가열
  • 절연 IGBT 드라이브

ON Semiconductor FOD8320 Optoplanar® 게이트 드라이브 광커플러

ON Semiconductor의 FOD8320 Optoplanar® 게이트 드라이브 광커플러는 푸시풀 MOSFET 출력 단계용 고속 드라이버를 탑재한 통합된 회로에 광학적으로 결합된 AlGaA(알루미늄 갈륨 비화물) LED로 구성됩니다. 이 FOD8320 광커플러는 ON Semiconductor의Optoplanar® 패키징 기술과 최적화된 IC 설계를 사용하여 높은 잡음 내성은 물론 신뢰성 있는 높은 절연 전압을 달성합니다. 각 광커플러는 와이드바디 5핀 소형 아웃라인 패키지로 생산되며, 10mm 및 0.5mm의 내부 절연 거리보다 큰 연면 거리와 간극 거리를 허용하는 반면 작은 설치 공간을 제공합니다.

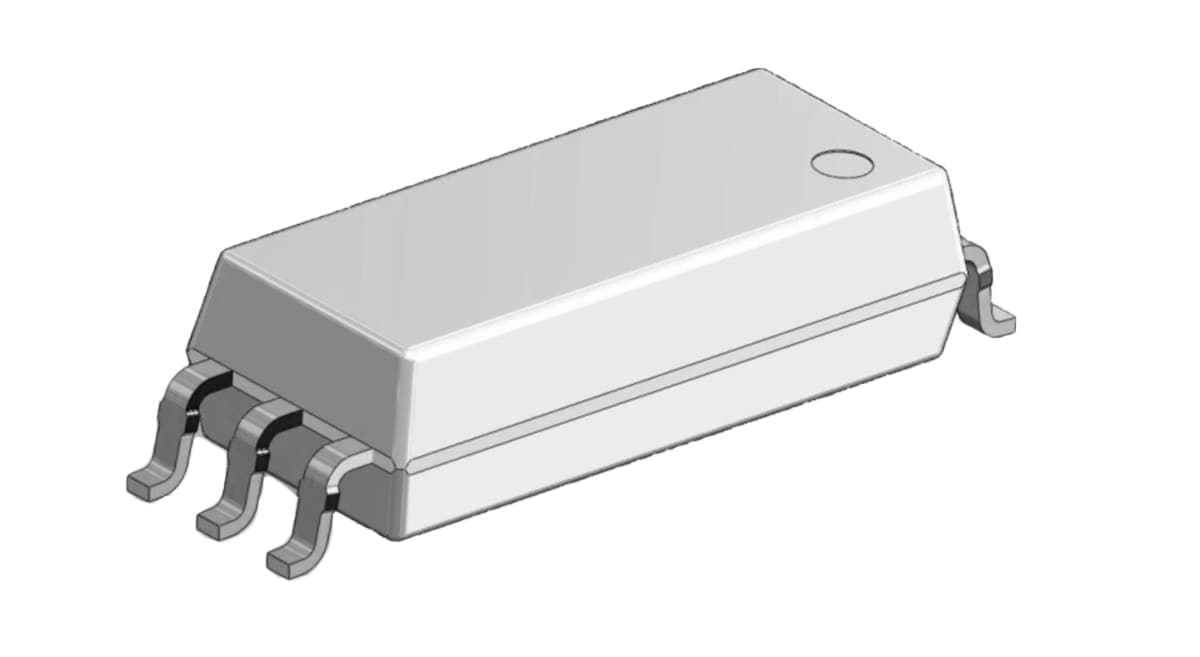

ON Semiconductor FOD8321 Optoplanar® 게이트 드라이브 광커플러

ON Semiconductor의 FOD8321 Optoplanar® 게이트 드라이브 광커플러는 ON Semiconductor의 특허 동일 평면 패키지 기술인 Optoplanar®와 최적화된 IC 설계를 활용하여 신뢰성 있는 높은 절연 전압 및 높은 잡음 내성을 달성합니다. 각 광커플러는 푸시풀 MOSFET 출력 단계용 고속 드라이버를 탑재한 통합된 회로에 광학적으로 결합된 AlGaA(알루미늄 갈륨 비화물) LED로 구성됩니다. 이 장치는 와이드바디 5 핀 소형 아웃 라인의 플라스틱 패키지에 넣어 제공합니다.
