Vishay VS-E5Px7512L 75A FRED Pt® G5 Hyperfast 정류기
Vishay VS-E5Px7512L 75A FRED Pt ® G5 Hyperfast 정류기는 고속 작동을 위해 최적화되었습니다. 낮은 전도 및 스위칭 손실의 고유한 조합을 가지는 VS-E5Px7512L 정류기는 소프트 스위치 및 공진 고주파 변환기에 이상적입니다. PFC의 효율과 EV 및 HEV 배터리 충전소의 출력 정류 단계, 태양광 인버터의 부스터 단계, UPS 애플리케이션을 개선하도록 특별히 설계된 이 장치는 MOSFET 또는 고속 IGBT와의 작동을 위해 완전히 정합됩니다.

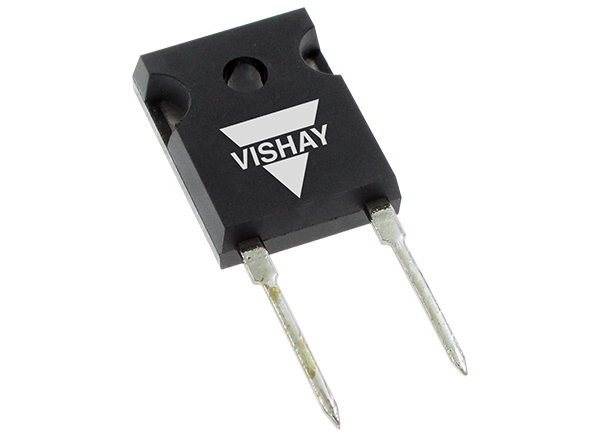

Vishay VS-E5Px7512L 75A FRED Pt® G5 Hyperfast 정류기는 TO-247AD-2L 패키지에 들어있고 최대 작동 접합 온도는 +175°C입니다.
특징
- 최적화된 역방향 회복 충전 기능을 제공하는 Hyperfast
- 업계 최고의 순방향 전압 강하 및 스위칭 손실 트레이드 오프
- 고속 작동에 맞게 최적화됨
- 폴리이미드 부동태화
애플리케이션
- EV 및 HEV 배터리 충전소
- 태양광 인버터
- 용접 애플리케이션
- 고속 LLC 출력 정류단
사양
- 75A 평균 정류된 순방향 전류(IF (AV)
- 1200V 반복 피크 역방향 전압(VRRM)
- 125°C에서 순방향 전압 (VF)
- VS-E5PH7512L-N3: 1.85V
- VS-E5PX7512L-N3: 2.3V
- 역방향 회복 시간 (trr)
- VS-E5PH7512L-N3: 40ns
- VS-E5PX7512L-N3: 32ns
- 역회복 전하(Qrr)
- VS-E5PH7512L-N3: 2780nC
- VS-E5PX7512L-N3: 1820nC
- 비 반복 피크 서지 전류(IFSM)
- VS-E5PH7512L-N3: 470A
- VS-E5PX7512L-N3: 395A
- 150A 반복 피크 순방향 전류(IFRM)
- 0.36°C/W 열 저항, 접합-케이스(RthJC)
- 36pF 접합 정전 용량(CT)
- -55°C ~ +175°C 작동 접합 온도(TJ)
- TO-247AD-2L 패키지
- Ul 94 V-0 가연성 등급을 충족하는 성형 복합 재료
- J-STD-002에 따라 납땜 가능한 단자 무광택 주석 도금 리드
- 무할로겐 및 RoHS 규격 준수
관련 제품
Vishay Semiconductors Fred Pt® 5세대 초고속 정류기
낮은 전도 손실, 낮은 스위칭 손실, 높은 온도 덕분에 신뢰성이 향상됩니다.

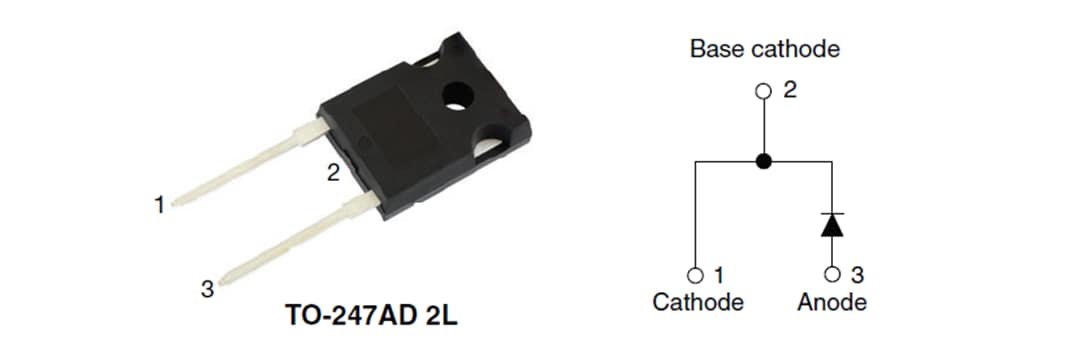

핀 지정 및 계통도
