u-blox MIA-M10 표준 정밀 GNSS 모듈

U-blox MIA-M10 표준 정밀 GNSS 모듈은 모든 L1 GNSS 시스템에 탁월한 감도 및 획득 시간을 제공합니다. 이 장치는 연속 추적 모드에서 25mW 미만의 극히 낮은 소비 전력을 제공합니다. 이러한 낮은 소비 전력 덕분에 GNSS 성능에 영향을 주지 않고 자산 추적기와 같은 모든 배터리 작동식 장치에서 탁월한 전력 자율성을 발휘할 수 있습니다.

u-blox MIA-M10는 4개의 GNSS(GPS, GLONASS, Galileo 및 BeiDou)의 동시 수신을 지원합니다. 많은 가시 위성을 통해 수신기는 품질 신호를 선택할 수 있습니다. 이는 특히 깊은 도시 협곡과 같은 까다로운 조건에서 위치 가용성을 극대화합니다.

u-blox Super-S 기술은 우수한 RF 감도를 제공합니다. 소형 안테나 또는 비가시거리 시나리오에서 최대 25%까지 동적 위치 정확도를 향상시킬 수 있습니다.

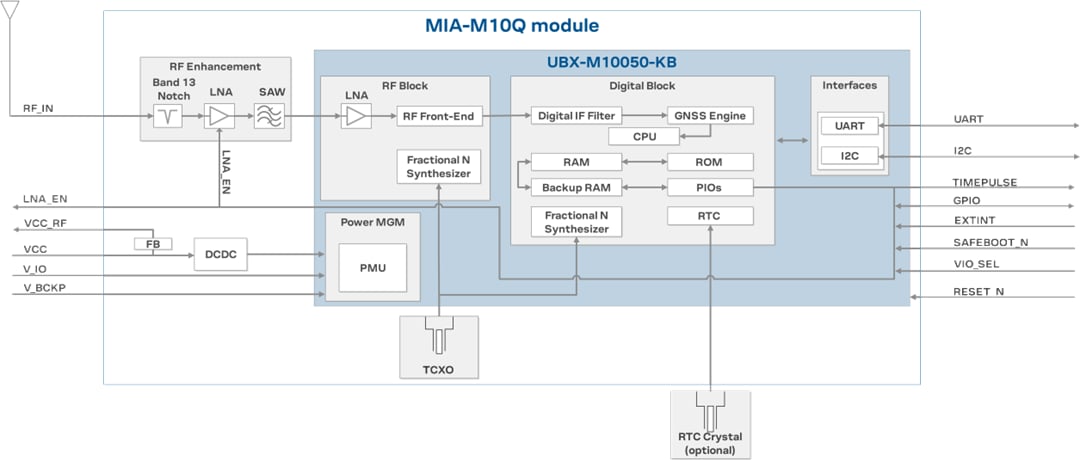

MIA-M10Q은 수동형 안테나 설계에서 최대 감도를 위해 RF 경로에 SAW 필터에 이어 LNA를 통합했습니다. LNA 또는 SAW 필터가 없는 MIA-M10C은 액티브 안테나 설계에 유연성을 제공합니다.

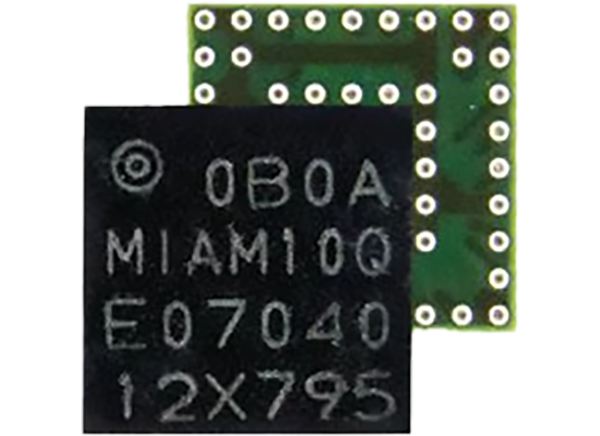

고도로 통합된 소형 4.5mm x 4.5mm 시스템 인 패키지로서 외부 구성 요소 없이 20mm² 보드 공간만 필요합니다.

MIA-M10는 재밍 및 스푸핑 시도를 감지하고 시스템이 반응할 수 있도록 호스트에 보고합니다. 고급 필터링 알고리즘은 RF 간섭 및 재밍의 영향을 완화하므로 제품이 의도대로 작동할 수 있도록 합니다.

특징

4.5mm x 4.5mm 칩 크기 모듈(외부 구성요소 불필요)
GNSS 성능을 저해하지 않는 25mW 미만의 소비 전력
최적화된 절전 모드를 활용하여 배터리 수명 2배 연장

4개의 GNSS 동시 수신으로 위치 가용성 극대화
소형 안테나로도 입증된 우수한 성능 제공
53핀 S-LGA(납땜 랜드 그리드 어레이)

애플리케이션

스마트 워치
애완동물 추적기
자산 추적기

차량 추적기
개인 항법 장치
Wi-Fi 6E 액세스 포인트

사양

수신기 유형
- U-blox M10 엔진
- GPS L1 C/A, QZSS L1 C/A L1S,
- GLONASS L1OF
- BeiDou B1I/B1C, Galileo E1B/C
- SBAS L1 C/A: WAAS, EGNOS, MSA, GAGAN
업데이트 속도
- 최대 10Hz(동시 GNSS 4 개)
- 최대 25Hz(단일 GNSS)
수평 위치 정확성
- 5m CEP

인터페이스
- 직렬
  - UART 1개
  - DDC 1개(I²C 준수)
- 디지털
  - 구성 가능한 시간 펄스
  - 웨이크업을 위한 EXTINT 입력 1개
- -40°C~+85°C 작동 온도 범위
- 패키지
  - 53 핀 S-LGA(납땜 랜드 그리드 어레이)
  - 5mm x 4.5mm x 1.0mm, 055g
