Toshiba Thermoflagger™ 과온도 IC
Toshiba Thermoflagger™ 과온도 감지 IC는 비정상적인 발열 생성을 감지하고 방지합니다. Thermoflagger는 열원 근처에 배치된 PTC 서미스터와 직렬로 연결되도록 설계되었습니다. 이 IC는 과열이 관찰될 때 기하급수적으로 증가하는 서미스터의 저항을 모니터링하여 작동합니다. 결과적으로, Thermoflagger는 출력 상태를 변경하고 적절한 조치를 취할 수 있는 외부 시스템에서 읽을 수 있습니다. 다양한 옵션에는 1µA 또는 10µA PTC 전류, 래치 유형, 푸시-풀 및 오픈 드레인이 포함됩니다. 1.6mm x 1.6mm ESV 패키징 Thermoflagger IC는 낮은 전류 소비로 간단한 과열 보호 기능을 제공하며 노트북 PC, 모바일 장비, 가전 제품 및 과열 감지를 위한 산업용 장비에 적합합니다.
특징
- 선택 가능한 PTCO 출력 전류
- TCTH01xxE의 경우 1μA(표준)
- TCTH02xxE의 경우 10μA(표준)
- 3.3V, +25°C에서 높은 ±8% PTCO 출력 전류 정확도
- 낮은 전류 소비
- TCTH01xxE의 경우 1.8μA (표준)
- TCTH02xxE의 경우 11.3μA(표준)
- 플래그 신호 래치 기능(TCTH0x2xE)
- 플래그 신호 출력
- 푸시-풀 유형(TCTH0xxAE)
- 오픈 드레인 유형(TCTH0xxBE)

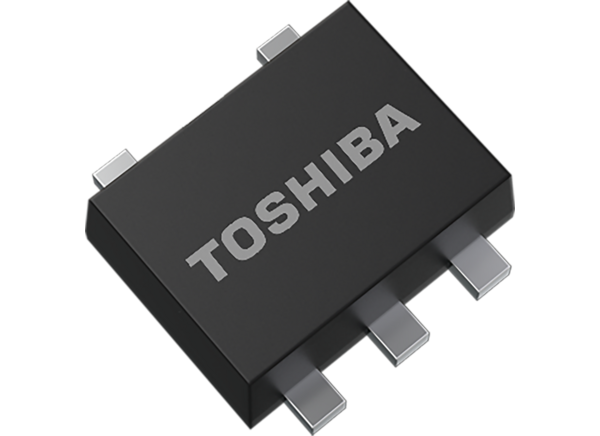

- 표준 ESV (SOT-553) 패키지, 1.6mm2 x 0.55mm 크기
애플리케이션
- 노트북 PC
- 모바일 장비:
- 가전 제품
- 산업용 장비
사양
- 작동 공급 전압 범위: 1.7V ~ 5.5V
- 0.36~0.64V 감지 전압 범위
- 0.1V(표준) 히스테리시스 전압
- 1.5V(표준) UVLO 전압
- 20μs(표준) 작동 마스크 타임
- -40°C~++125°C 작동 온도 범위
비디오

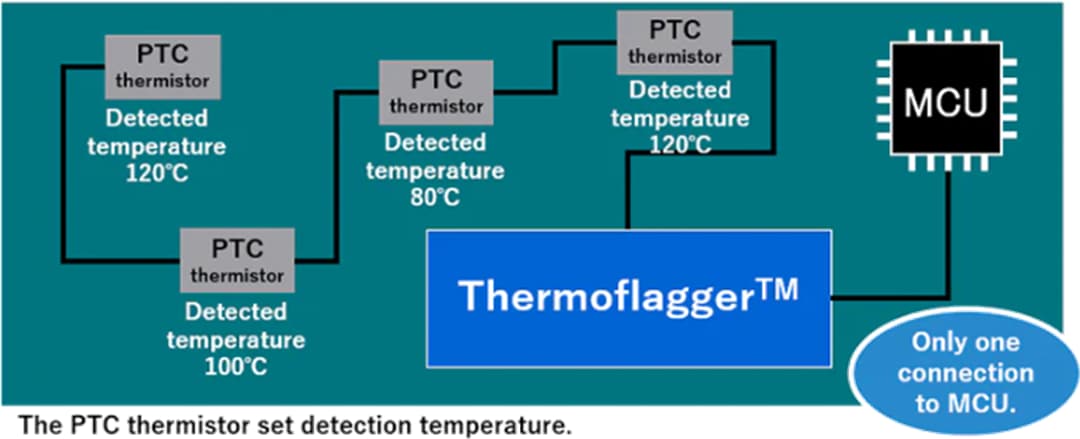

일반 애플리케이션 회로

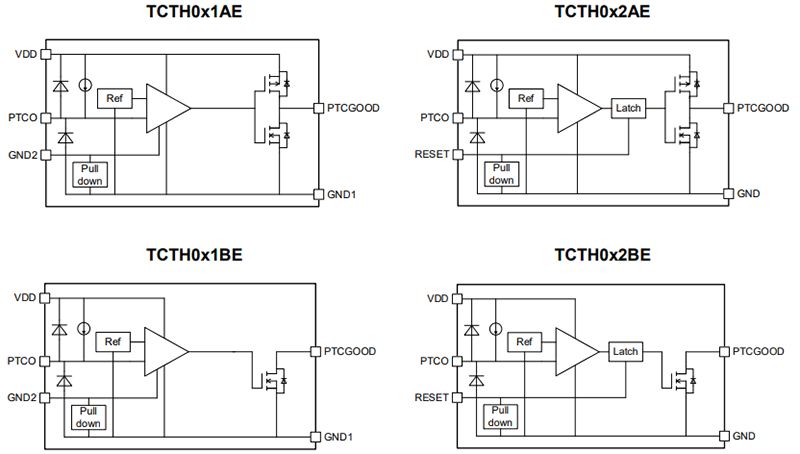

블록 선도
게시일: 2023-04-12
| 갱신일: 2023-09-26
