Texas Instruments TPS53688 강압 디지털 다상 컨트롤러
Texas Instruments TPS53688 강압 디지털 다상 컨트롤러는채널 2개, 내장형 NVM(비휘발성 메모리) 및 PMBus™ 인터페이스를 갖춘 완벽한 VR13.HC SVID 준수 강압 컨트롤러입니다. TI NexFET™ 스마트 전력단과 완벽하게 호환됩니다. USR(언더슈트 저감) 기능이 있는 D-CAP+™ 아키텍처와 같은 고급 제어 기능은 빠른 과도 응답, 낮은 출력 커패시턴스 및 우수한 동적 전류 공유를 제공합니다. 또한 이 장치는 부하조건 전반에서 효율성 개선을 위한 새로운 위상 인터리빙 전략 및 동적 위상 차단 기능을 제공합니다. 출력 전압 슬루율 조절 및 적응형 전압 포지셔닝 제어가 기본적으로 지원됩니다.
또한 Texas Instruments TPS53688은 전압, 전류, 전력, 온도 및 결함 상태를 원격 측정하여 호스트 시스템에 보고하기 위한 PMBus 통신 인터페이스도 지원합니다. 모든 프로그래밍 가능 매개변수는 PMBus 인터페이스에 의해 구성 가능하고 NVM에 새 기본값으로 저장하여 외부 구성 요소 수를 최소화할 수 있습니다. TPS53688 장치는 열 성능이 향상된 40핀 QFN 패키지로 제공되며 -40~125 °C에서 작동하도록 정격 지정되어 있습니다.
특징
- 4.5 V ~ 17 V 입력 전압 범위
- 0.25 V~5.5 V 출력 전압 범위
- Intel® VR13.HC SVID 준수
- N+M 위상 구성을 지원하는 이중 출력(N+M ≤ 8. M ≤ 4)
- 향상된 D-CAP+™ 제어로 탁월 한동적 전류 공유와 함께 탁월한 과도 성능 제공
- 프로그래밍 가능 루프 보상
- 프로그래밍 가능 위상 점화 주문
- 개별 위상 전류 보정 및 보고
- 경부하 및 중부하에서 효율 최적화를 위해 임계값을 프로그래밍할 수 있는 동적 위상 차단
- USR(언더슈트 감소)를 위한 빠른 위상 추가
- 효율적인 고주파 스위칭을 위한 무드라이버 PWM 아키텍처
- 고밀도 솔루션을 위해 TI NextFET™ 전력단과 완벽하게 호환 가능
- 정확하고 조정 가능한 AVP(적응형 전압 포지셔닝)
- 특허 받은 AutoBalance™ 위상 전류 밸런싱
- 사이클 바이 사이클 위상 전류 제한
- 전압, 전류, 전력, 온도 및 결함 상태의 원격 측정을 위한 PMBus™ v1.3.1 시스템 인터페이스
- 5 mm×5 mm, 40핀, QFN 패키지
애플리케이션
- 데이터 센터 및 엔터프라이즈 컴퓨팅 랙 서버
- 하드웨어 가속기
- NIC(네트워크 인터페이스 카드)
- ASIC 및 고성능 클라이언트

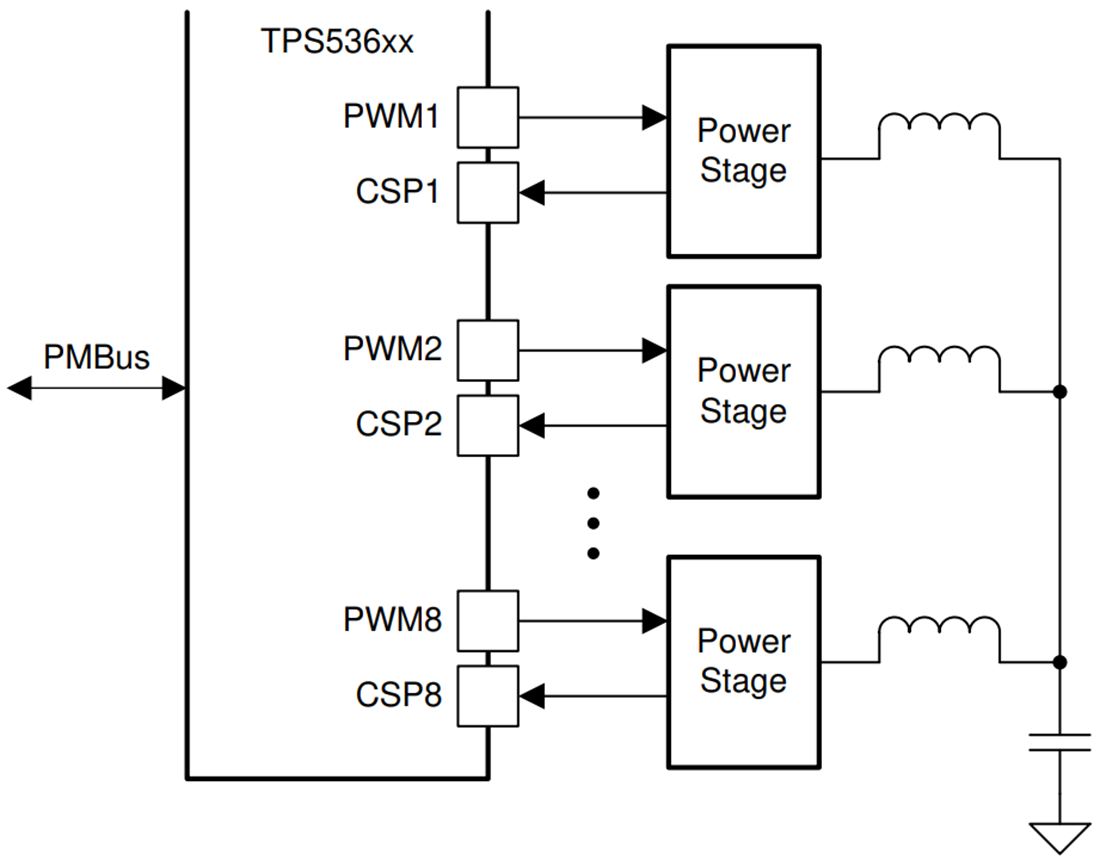

단순화된 회로도
