Texas Instruments TCAN1462x-Q1 자동차용 SIC CAN FD 송수신기
Texas Instruments TCAN1462x-Q1 자동차용 SIC CAN FD 송수신기는 ISO 11898-2:2016 고속 CAN 사양 및 CiA 601-4 SIC(신호 개선 기능) 사양의 물리적 계층 요구 사항을 충족합니다. 이 장치는 점유율-열성 에지에서 신호 공명을 줄이고 복잡한 네트워크 토폴로지에서 높은 처리량을 지원합니다. 애플리케이션은 신호 개선 기능을 통해 2Mbps, 5Mbps 또는 여러개의 종단이 없는 대규모 네트워크에서 작동함으로써 CAN FD(유연한 데이터 전송 속도)의 진정한 이점을 추출할 수 있습니다.
TCAN1462x-Q1은 CiA 601-4가 요구하는 타이밍 사양을 충족하므로 표준 CAN FD 송수신기에 비해 훨씬 엄격한 비트 타이밍 대칭을 제공합니다. 이를 통해 정확한 비트를 샘플링할 수 있는 더 큰 타이밍 창을 제공하고 공명 및 비트 왜곡이 내재된 대형 복잡한 스타 네트워크에서 오류 없이 통신할 수 있습니다.

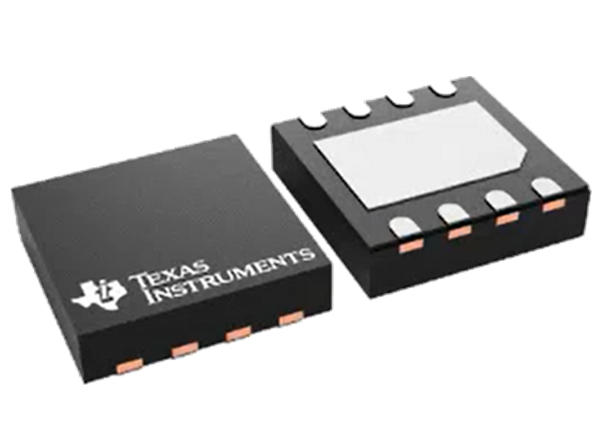

TI TCAN1462x-Q1 CAN FD 송수신기는 8핀 SOT-23, VSON 및 SOIC 패키지로 제공되고 자동차 애플리케이션에 사용할 수 있도록 AEC Q100 등급 1 인증을 받았습니다.
특징
- 자동차 애플리케이션에 대한 AEC Q100(등급 1) 인증
- ISO 11898-2:2016 및 CiA 601-4 표준의 요구 사항을 충족
- 최대 8Mbps의 클래식 CAN 및 CAN FD
- 복잡한 토폴로지에서 공명 효과를 줄임으로써 버스 신호를 능동적으로 개선
- 기존 CAN 네트워크에서 사용하기 위해 이전 버전과 호환
- VIO 레벨 변환 기능이 1.7~5.5V 지원
- 전력이 공급되지 않을 시 이상적인 패시브 동작
- 버스 및 로직 단자가 하이 임피던스임(버스 또는 애플리케이션에 무부하)
- 핫 플러그 가능: 버스 및 RXD 출력에서 무결함 작동의 파워업/다운
- 부동 로직 핀과 부족전압 공급 조건에서의 정의된 장치 동작
- 작동 모드
- 정상 모드
- 원격 웨이크업 요청을 지원하는 저전력 대기 모드
- 보호 기능
- 버스 핀에서 IEC ESD 보호
- ±58V CAN 버스 내결함성
- VCC 및 VIO(V 변형 제품만 해당) 공급 단자에서 부족전압 보호
- TXD 지배적 상태 시간 초과(TXD DTO)
- TSD(과열 차단) 보호
- 향상된 AOI(자동 광학 검사) 기능을 위한 습식 플랭크가 있는 SOIC-8, SOT-23-8 및 VSON-8 패키지로 제공
애플리케이션
- 자동차 게이트웨이
- ADAS(첨단 운전자 보조 시스템)
- 차체 전자 시스템 및 조명
- 하이브리드, 전기 및 파워트레인 시스템
- 자동차 인포테인먼트 및 클러스터
비디오

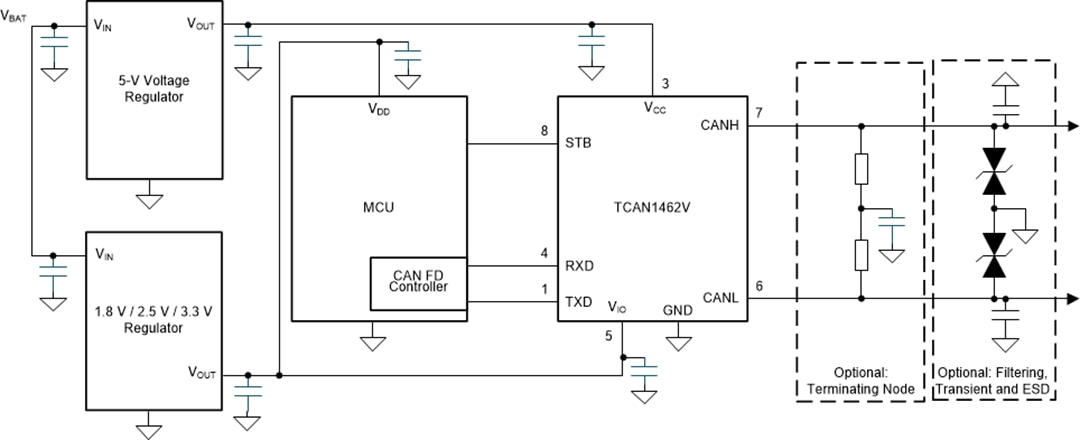

일반 애플리케이션 회로
게시일: 2022-05-05
