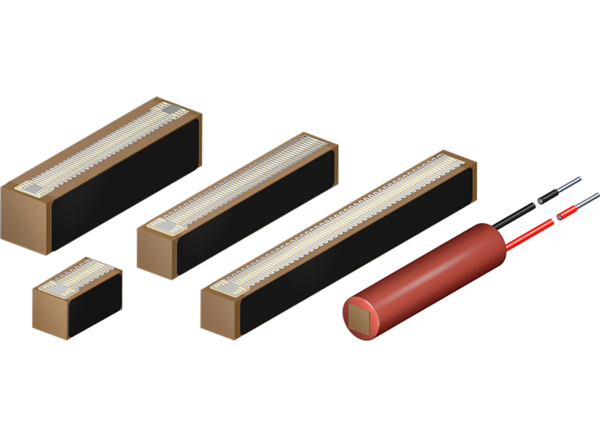

EPCOS / TDK B58004 부동 적층 다층 압전 엑추에이터
Epcos/TDK B58004 패시브 적층 다중레이어 압전 엑추에이터는 작은 절연 영역 덕분에 극성 균열을 피하는 매우 효율적이고 견고한 설계를 구현할 수 있습니다. 높은 활성 적층 기술이 적용된 B58004는 고온에서 높은 사이클 안정성을 보이고 높은 용융 금속 결합력을 가지며 습기에 대한 내성을 보입니다. 다른 특징으로는 5.2mm x 5.2mm x 30mm 크기의 세라믹 본체에서 구리 내부 전극, 160V 분극 및 3.0μF(표준)의 정전용량을 제공하는 것을 들 수 있습니다.
특징
- 높은 활성 적층 기술
- 절연 영역이 협소한 매우 효율적인 액추에이터 설계
- 편광 균열을 방지하는 견고한 설계
- 고융점 금속 결합
- 높은 신뢰도
- 고온에서 높은 사이클 안정성
- 탁월한 내습성
애플리케이션
- Nano positioning systems
- High-precision valve control for liquids and gases
- Bonding wire machines
사양
- 설계
- RoHS 호환 PZT(lead zirconium titanate) 세라믹(적합성 높은 결합 계수 제공)
- 내부 전극: 구리
- 본체 크기: 5.2mm x 5.2mm x 30mm
- 부동 적층
- 160V로 분극됨
- SVHC 물질 12626-81-2 함유
- 일반 기술 등급
- 권장 사전로드: 730N
- 적층 표면 온도 범위: -40~+160°C
- 저장 온도 범위: -25~+45°C
- 전압 범위: -10~+180V
- 전류 범위: -30~+30A
- 전기적 사양
- 정전용량: 3.0µF(표준)
- 절연 저항: 100MΩ 이상
- 160V에서 스트로크: 59µm±10%
- 160V 충전(Q): 1.0mC±10%
- 160V(C=Q/u)에서 정전용량: 6.20µF±10%
- 160V(E=Q*U/2)에서 에너지: 80mJ±10%
- 160V(kstack)에서 강성: 25.0N/µm(표준)

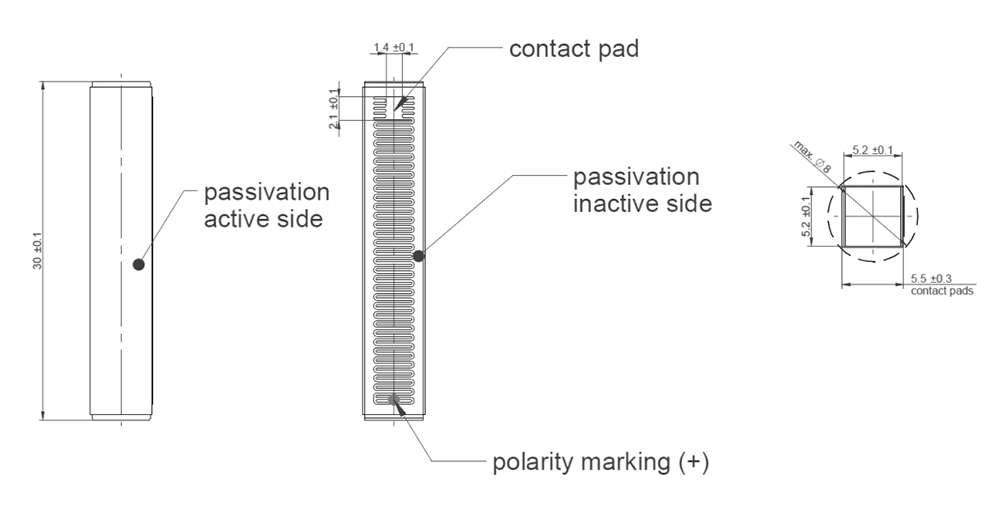

치수
