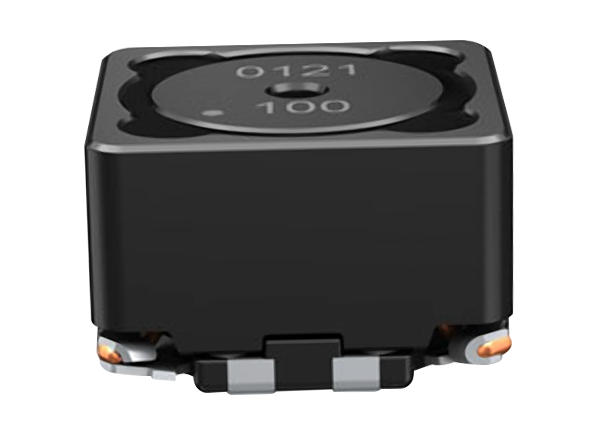

EPCOS / TDK B82464D6 이중 모드 AEC-Q200 SMT 파워 인덕터
EPCOS/TDK B82464D6 이중 모드 AEC-Q200 SMT 파워 인덕터는 최대 500VDC 전압 범위, 낮은 DC 저항을 제공하며 무연 리플로 납땜에 적합합니다. B82464D6 구성 요소는 99% 표준 커플링 계수, 2.2~47µH 정격 인덕턴스 범위, 1.71~6.17A 정격 전류 범위가 특징입니다. -55~+150°C 온도 범위 내에서 작동하는 B82464D6 이중 모드 AEC-Q200 SMT 파워 인덕터는 DC/DC 변환기, 1:1 변압기 및 공통 모드 초크 애플리케이션에 이상적입니다.
특징
- 온도 범위: 최고 +150°C
- 높은 정격 전류
- 낮은 DC 저항
- 구조
- 페라이트 코어
- 자기 차폐
- 에나멜 구리 권선
- 단자에 용접된 권선
- 부유 인덕턴스가 낮고 커플링 계수가 높은 특수 권선 기술이 적용된 것이 특징입니다.
- 단자
- CuSn6P 기본 재료
- 주석 납 마감 처리(무연)
- 전기 도금
- 일반 평균 99% 커플링 계수
- 기능 절연: 최대 500V
- JEDEC J-STD 020D의 기준에 따라 무연 리플로 납땜에 적합
- AEC-Q200 인증
- RoHS 규격 준수
애플리케이션
- 공통 모드 초크
- 특히 SEPIC 토폴로지를 위한 DC/DC 컨버터
- 1:1 변압기
사양
- 2.2~47µH 정격 인덕턴스 범위
- 1.71~6.17A 정격 전류 범위
- 10.4mm2 x 6.3mm 크기
- -55~+150°C 작동 온도 범위
- 95~99% 커플링 계수
- 0.018~0.238Ω 표준 DC 저항 범위
- 약 2.5g 무게
