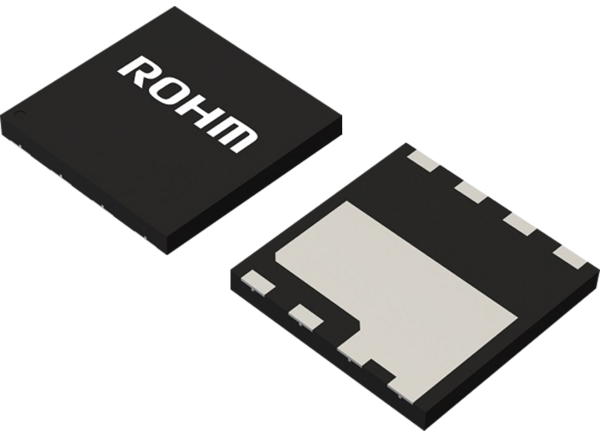

ROHM Semiconductor GNP1 EcoGaN™ 650V E-모드 GaN FET
ROHM Semiconductor GNP1 EcoGaN™ 650V E-모드 GaN FET는 전력 변환 효율성 및 크기 감소를 위해 낮은 온 상태 저항/고속 스위칭을 활용합니다. 매우 안정적인 GNP1 FET는 내장형 ESD 보호 기능과 탁월한 열 발산 기능을 제공하여 장착을 용이하게 합니다. 높은 스위칭 주파수 및 고밀도 컨버터에 사용됩니다.
특징
- 650V E-모드 GaN FET
- 낮은 온 상태 저항
- 고속 스위칭
- 내장 ESD 보호
- 매우 안정적인 설계
- 전력 변환 효율성 및 크기 감소에 기여
- 우수한 열 발산
- RoHS 준수
애플리케이션
- 높은 스위칭 주파수 컨버터
- 고밀도 컨버터
사양
- GNP1070TC-Z
- DFN8080K 패키지 스타일
- 7.3A~20A 연속 드레인 전류 범위
- 24A~66A 펄스 드레인 전류 범위
- 650V 드레인-소스 전압
- 750V 과도 드레인-소스 전압
- 게이트-소스 전압 범위: -10VDC ~+6VDC
- 8.5V 과도 게이트-소스 전압
- 56W 전력 손실(+25°C에서)
- 0.86Ω 표준 입력 저항
- 200pF 표준 입력 정전용량
- 50pF 표준 출력 정전용량
- 44nC 출력 전하
- 5.2nC (표준) 총 게이트 전하
- 5.9ns 일반 턴-온 지연 시간
- 6.9ns 일반 상승 시간
- 8.0ns 일반 턴-오프 지연 시간
- 8.7ns 일반 하강 시간
- GNP1150TCA-Z
- DFN8080AK 패키지 스타일
- 5A~11A 연속 드레인 전류 범위
- 17A~35A 펄스 드레인 전류 범위
- 650V 드레인-소스 전압
- 750V 과도 드레인-소스 전압
- 게이트-소스 전압 범위: -10VDC ~+6VDC
- 8.5V 과도 게이트-소스 전압
- 62.5W 전력 손실(+25°C에서)
- 2.6Ω 표준 게이트 입력 저항
- 112pF 표준 입력 정전용량
- 19pF 표준 출력 정전용량
- 18.5nC 출력 전하
- 2.7nC(표준) 총 게이트 전하
- 4.7ns 일반 턴-온 지연 시간
- 5.3ns 일반 상승 시간
- 6.2ns 일반 턴-오프 지연 시간
- 8.3ns 일반 하강 시간
