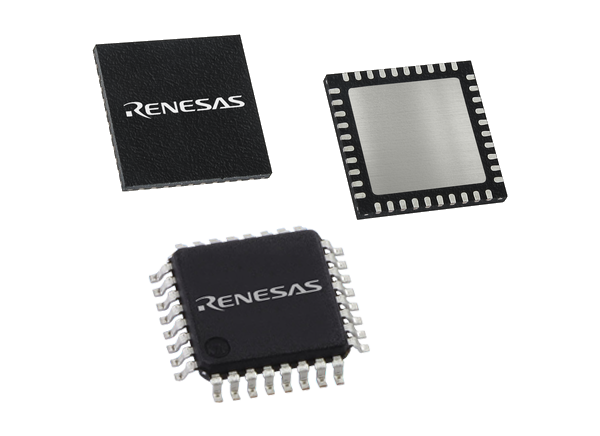

Renesas Electronics RX26T 32비트 마이크로컨트롤러

Renesas Electronics RX26T 32비트 마이크로컨트롤러는 단일 칩에서 FOC(자속 기준 제어) 및 PFC(역률 보정) 제어를 사용하는 듀얼 모터 제어 기능을 갖춘 5V 호환 장치입니다. RX26T RXv3 코어는 120MHz 작동 주파수, 120MHz 읽기 작업이 가능한 플래시 메모리, 뛰어난 컴퓨팅 성능을 제공하는 TFUv2(삼각 함수 장치)를 갖춘 3세대 RX CPU 코어입니다.

Renesas RX26T 마이크로컨트롤러는 120MHz PWM (3상 보완 x 2 채널+ 단상 보완 x 2 채널)타이머 기능을 지원하고 아날로그 기능은 12비트 A/D 컨버터 x 3 유닛(3채널 동시 샘플 및 홀드 회로가 있는 2 개의 장치)에 의해 제공됩니다.

RX26T 제품군에는 다음이 포함됩니다.
• ±1.0%(-20°C≤T_a)의 발진 정확도가 보장된 HOCO
· 데이터 플래시 메모리
· 단일 종단 PGA
· 비교기
· 소형 QFN 패키지의 기타 구성 요소 감소로 인해 구성 요소 수 및 공간 절약

또한 이 장치에는 고속 장치 간 통신을 위한 CAN-FD와 더 빠른 데이터 전송을 지원하는 센서와의 고속 통신을 위한 I³C Basic이 포함되어 있습니다. 이 플래시 메모리는 듀얼 뱅크 구성과 시스템 중단 없이 펌웨어의 다시 쓰기가 가능하기 위한 BGO/SWAP 기능을 갖추고 있습니다. Trusted Secure IP-Lite는 내장됮 필수 관리 기능과 암호화 엔진을 통해 시스템에서 정보가 유출될 위험을 줄입니다.

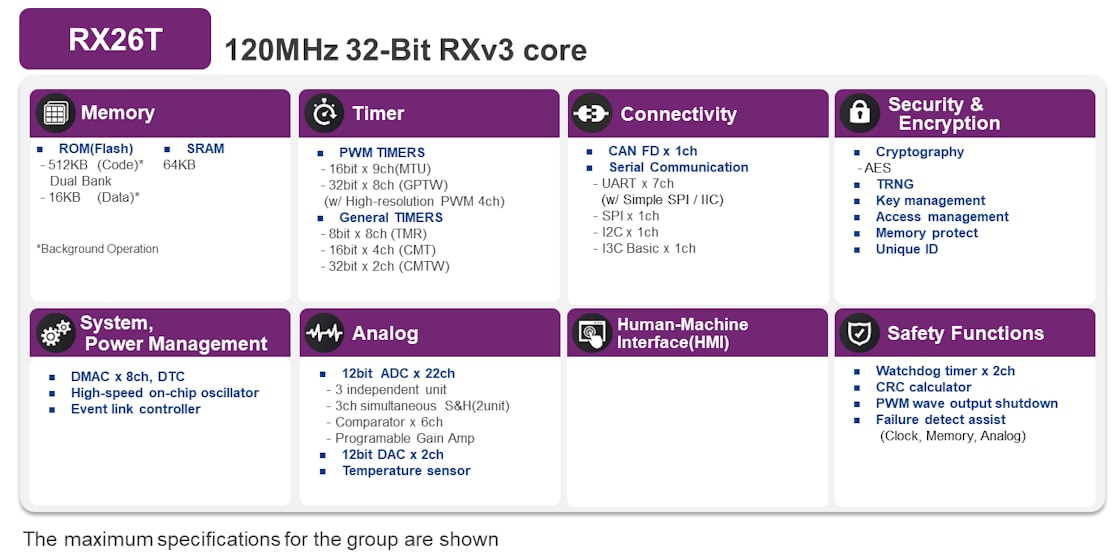

특징

120MHz CPU RXv3 코어 (721 CoreMark)
단정도 FPU, 더 빠른 인터럽트 응답을 위한 배치 레지스터 저장 기능, TFUv2 (삼각함수 가속기)

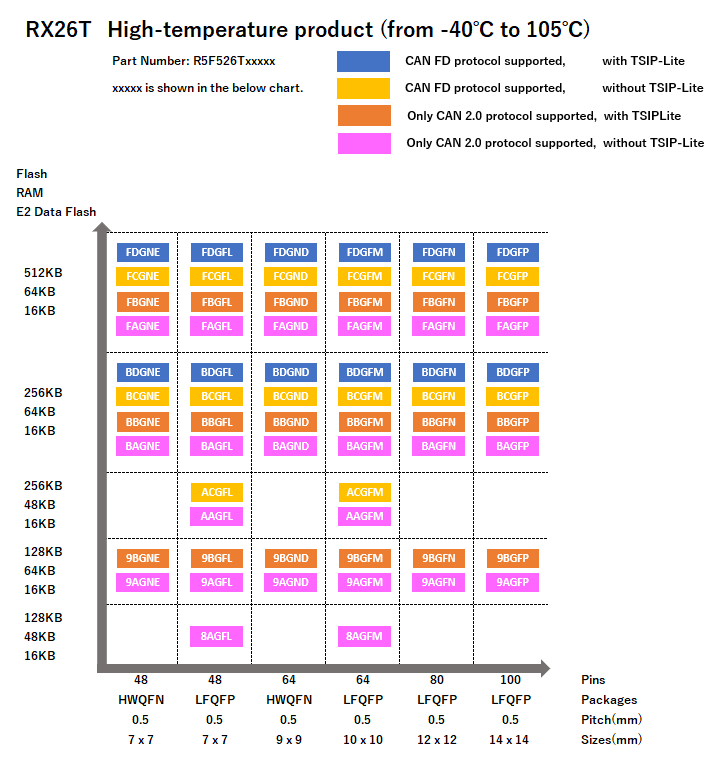

작동 온도 범위: -40°C ~ +105°C
최대 512KB의 플래시 메모리 (120MHz 읽기 액세스, 듀얼 뱅크 기능), 최대 64KB SRAM
EEPROM과 같이 데이터를 저장할 수 있는 16KB 데이터 플래시
12비트 A/D 컨버터 3개 유닛, 12비트 D/A 컨버터 x 2채널
비교기 x 6채널, 단일 종단 PGA x 6채널

120MHz PWM
- 3상 보완 x 2채널, 5상 보완 x 1채널, 단상 보완 x 8채널
- 260ps(피코 초)까지 타이밍 조절이 가능한 고해상도 PWM 4개 채널
±1.0% 정확도의 고속 온칩 발진기
신뢰할 수 있는 Secure IP-Lite (AES/TRNG)
CAN FD (ISO 11898-1:2015 규격 준수, 최대 5Mbps)
I³C Basic(최대 10Mbps)

애플리케이션

토템 폴 인터리브 PFC를 이용한 디지털 전력 변환
- 토템 폴 인터리브 PFC를 갖춘 AC/DC 파워 서플라이는 높은 효율과 낮은 리플을 특징으로 합니다.
- 고효율 LLC 공진형 DC/DC는 광범위한 출력 전압을 지원할 수 있습니다.
- 하이엔드 알고리즘을 구현하기 위한 전원 제어 및 보호 전용 주변 장치를 갖춘 고성능 MCU
- 드라이버 및 커플러를 포함한 완전한 솔루션
