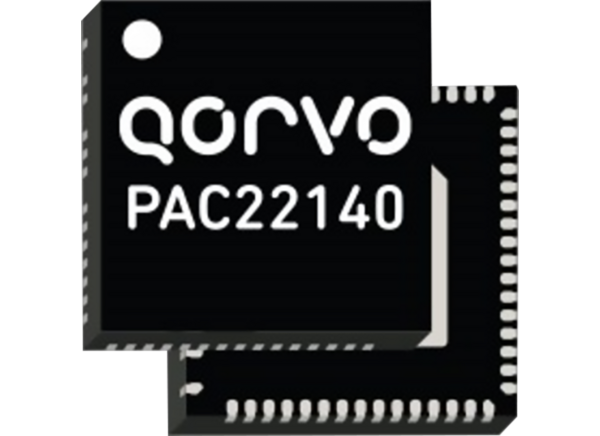

Qorvo PAC22140 스마트 BMS(32kB 플래시 및 8kB SRAM 포함)
32kB 플래시와 8kB SRAM이 장착된 Qorvo PAC22140 스마트 BMS(배터리 모니터링 시스템)은 10s~20s 리튬 이온, 리튬 폴리머 및 LiFePO4 배터리 팩을 모니터링합니다. PAC22140은 완전히 프로그래밍 가능한 50MHz 32비트 Arm® Cortex® M0 마이크로컨트롤러를 통합하며 배터리 팩에 대한 셀 밸런싱, 모니터링 및 보호 기능을 포함합니다. 이 모듈은 셀 수가 많은 배터리 팩을 관리하는 데 필요한 여러 아날로그 및 디지털 주변장치에 대한 액세스를 제공합니다. 여기에는 프로그래밍 가능 게인 차동 증폭기, 10비트 SAR ADC 및 전류 및 전압 감지를 위한 여러 16비트 시그마-델타 ADC가 포함됩니다. 단일 서플라이 145V 벅 DC/DC 컨트롤러는 PAC22140에 전력을 공급하기 위한 5V 시스템 레일을 생성하며, 내장된 충전 펌프는 충전 및 방전 FET 드라이버를 지원합니다.
Qorvo PAC22140 스마트 BMS는 E-운송, 정원 도구, 파워 도구 및 광범위한 산업용 배터리 관리와 같은 소형 배터리 모니터링 애플리케이션을 위한 9mm x 9mm, 60핀 QFN 패키지로 제공됩니다. 지원되는 직렬 인터페이스에는 UART/SPI 및 I2C/SMBus가 포함됩니다.
특징
- 완벽하게 프로그래밍 가능한 50MHz ARM Cortex M0(32kB 플래시 포함)
- 10s~20s 셀 모니터링 및 밸런싱
- 19~145V 입력 벅 DC/DC
- 게이트 드라이브용 고압 충전 펌프
- 5V/225mA 레귤레이터
- CHG/DSG FET 드라이버
- 20s 셀 밸런싱 FET(50mA)
- 차동 PGA가 적용된, 전류 감지를 위한 16비트 SD ADC
- 전압 감지, 셀 균형을 위한 16비트 SD ADC
- 전압/온도 감지용 10비트 SAR ADC
- 프로그래밍 가능한 2레벨 OCP
- 9mm x 9mm, 60핀 QFN 패키지 (전원 패드 포함)
- -40°C~+105°C 주변 온도 범위(TA)
애플리케이션
- 원예용 도구
- 전원 도구
- E-운송
- 광범위한 산업용 배터리 관리
비디오
개발 도구
Qorvo PAC22140 평가 키트(PAC22140EVK1)
PAC22140 장치를 평가하지만 배터리 관리 솔루션도 개발합니다.

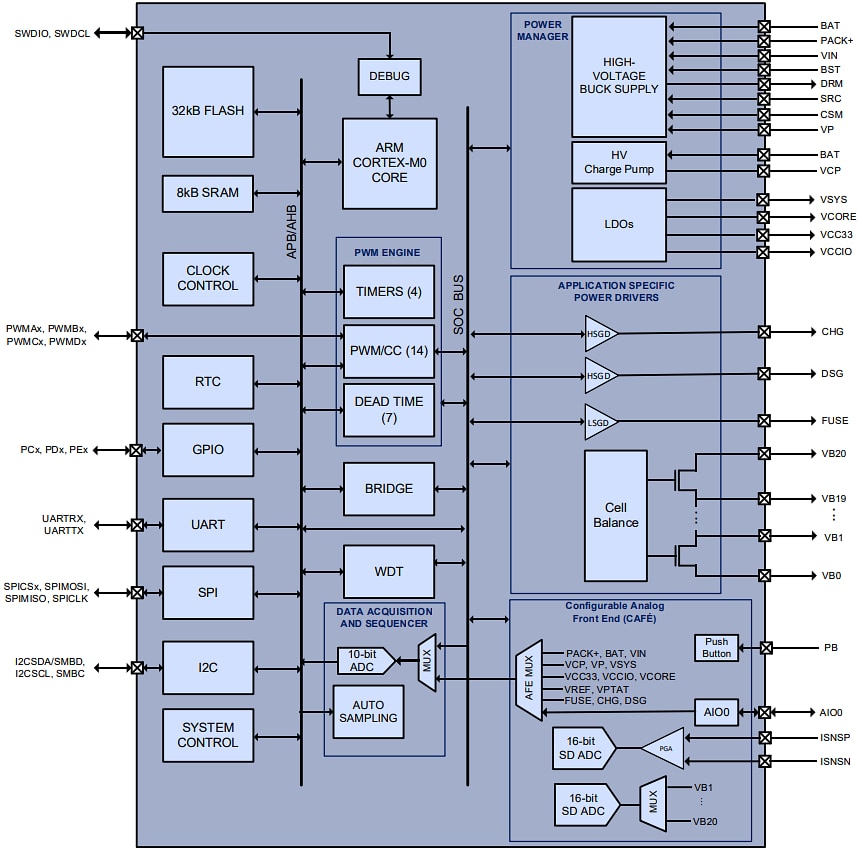

기능 블록 선도
게시일: 2023-03-10
| 갱신일: 2023-09-28
