KYOCERA AVX 9176 "기밀성" 와이어-보드 IDC 커넥터

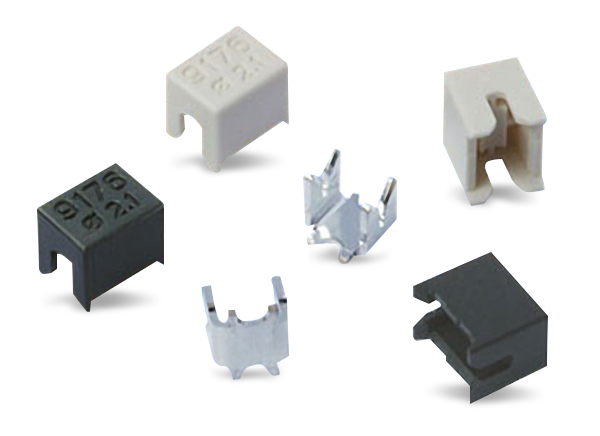

AVX 9176 "기밀성" 와이어-보드 절연 변위 커넥터(IDC)는 28AWG에서 14AWG 범위의 PCB에 개별 와이어를 직접 연결하는 까다로운 자동차 및 산업 시장 애플리케이션을 충족합니다. 이 접점 시스템은 신뢰성과 견고함을 입증하기 위해 자동차의 충격, 진동 및 온도 사이클 테스트를 거칩니다. 소형 도구를 사용하여 와이어를 SMT 접점에 쉽게 삽입할 수 있고 선택 사항으로 제공된 리텐션/종단 캡을 통해 납땜없이 다양한 장치를 PCB에 연결할 수 있습니다. 9176 "기밀성" 커넥터는 크기가 중요한 애플리케이션에 맞게 다양한 높이, 종단(표면 실장 또는 도금 스루홀) 및 위치로 제공됩니다.
특징
- 장기 신뢰성을 위해 PCB에 기밀 연결 성능을 제공하는 IDC 접점
- 충격, 진동 및 온도 사이클링에 대한 자동차 수준의 안정성 테스트
- 솔더 또는 압착 공정 대비 총 적용 비용 절감
애플리케이션
- 개별 와이어 구성 요소를 PCB에 직접 연결
- 전력 및 신호를 PCB에 제공
- 보드의 연속된 문자열을 생성하기 위해 PCB를 데이지 체인 방식으로 연결
사양
- 작동 온도 범위: -40~+125°C
- 접점 재질: 인청동
- 도금: 니켈 위에 주석 도금
비디오
자세히 알아보기
KYOCERA AVX 와이어-보드 절연 변위 커넥터
12~28AWG 및 1~15A 범위를 제공합니다.
KYOCERA AVX 와이어-보드 커넥터
개별 와이어를 PCB에 연결하기 위한 로우 프로파일, 보급형 접촉 솔루션
