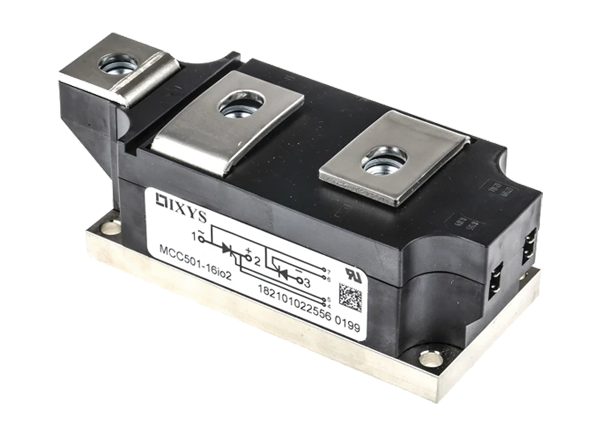

IXYS Mxx501 듀얼 사이리스터 모듈
IXYS MCC501 듀얼 사이리스터 모듈은 정격 전류에서 최대의 신뢰성과 성능을 위해 완전 압력 접촉 구조를 활용합니다. 이 시리즈는 반복 피크 오프 상태 전압(VDRM) 및 1,200~1,800V의 반복 피크 역방향 전압(VRRM)을 제공합니다. 다른 특징에 대한 예로는 -40~+125°C의 작동 온도 범위, 503A의 최대 평균 온 상태 전류(TC = 85°C), 1,195A의 공칭 RMS 온 상태 전류(TC = 55°C)를 들 수 있습니다.
IXYS Mxx501 듀얼 사이리스터 모듈은 업계 표준 개요를 충족하도록 설계되었으므로 다양한 애플리케이션에 이상적입니다.
특징
- 완전압력 접촉 구조
- 정격 전류에서 최대의 신뢰성과 성능 제공
- 업계 표준 개요에 맞게 설계
사양
- 1,200~1,800V 반복 피크 오프 상태 전압 및 반복 피크 역방향 전압
- 1,300~1,900V 비반복 피크 오프 상태 전압 및 비반복 피크 역방향 전압
- -40~+125°C 작동 온도 범위
- 503A 최대 평균 온 상태 전류, TC = 85°C
- 347A 최대 평균 온 상태 전류, TC = 100°C
- 1,195A 공칭 RMS 온 상태 전류, TC = 55°C
- 985A DC 온 상태 전류, TC = 55°C
관련 제품
IXYS 단일 및 이중 사이리스터 모듈
800~2,200V의 반복적인 피크 역방향 전압과 DCB 기술이 특징인 단일 또는 이중 사이리스터 모듈.

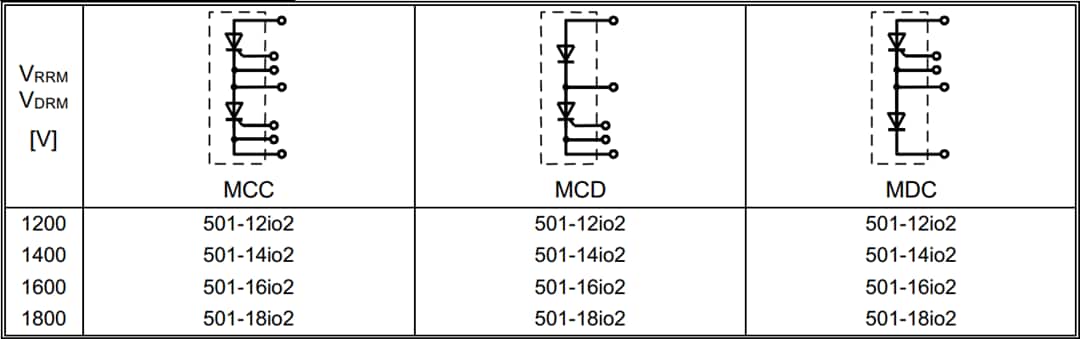

내부 계통도 및 전압

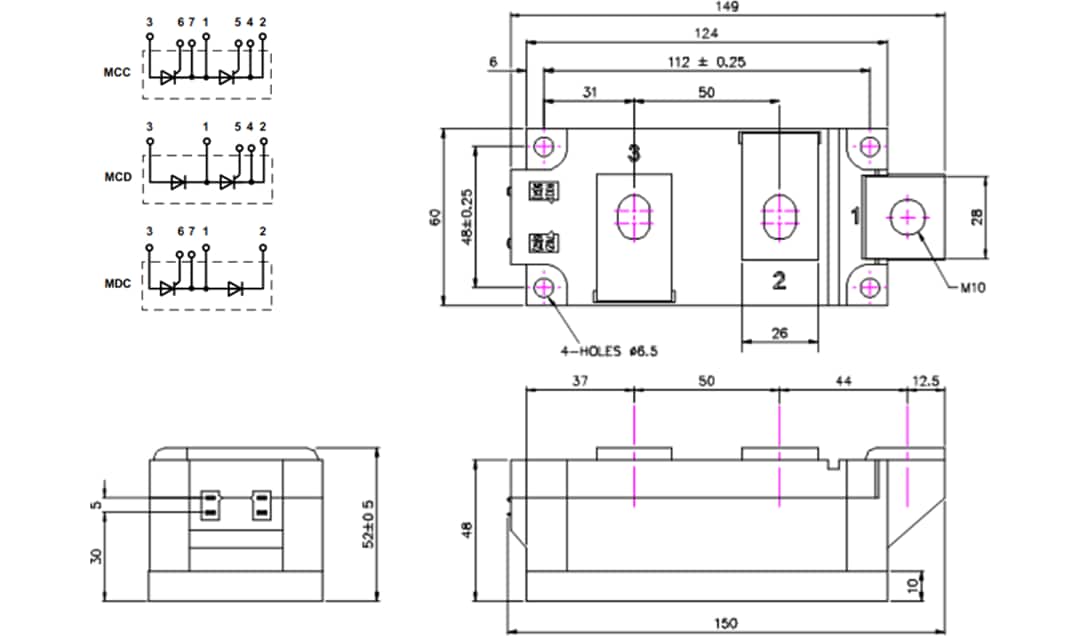

패키지 외형
게시일: 2021-06-10
| 갱신일: 2022-03-11
