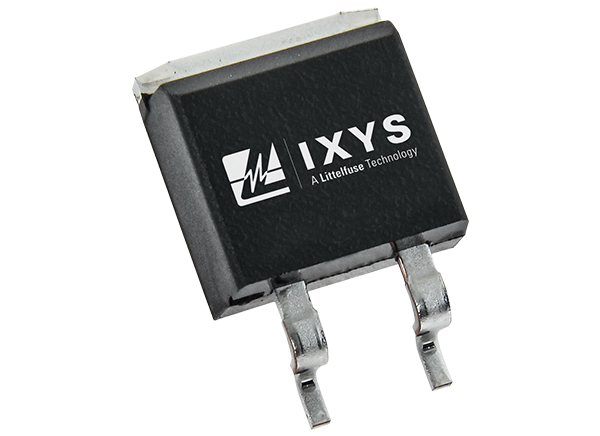

IXYS IXGA20N250HV 고전압 IGBT
IXYS IXGA20N250HV 고전압 IGBT(절연 게이트 바이폴라 트랜지스터)는 사각형 RBSOA(역 바이어스 안전 작동 영역) 및 10µs 단락 내성 성능을 제공합니다. IXGA20N250HV는 2,500V 컬렉터-이미터 전압, +110°C에서 12A 컬렉터 전류 및 3.1V 컬렉터-이미터 포화 전압을 제공합니다.이 장치는 VCE(sat)의 정온도 계수를 가지므로 병렬 연결에 이상적입니다.
IXGA20N250HV IGBT를 사용하면 이전에 여러 개의 캐스케이딩된 저전압 스위치를 사용한 회로의 시스템에서 단일 장치를 사용할 수 있습니다. 이러한 장치 통합으로 전원 공급 장치의 수를 줄이고 복잡한 드라이브 및 전압 밸런싱 구성 요소를 제거하여 비용과 효율을 개선할 수 있습니다. 이전에 고전압 SCR을 활용했던 회로의 시스템에서 이 고전압 IGBT는 설계자에게 신호 변조 방식을 쉽게 구현하는 진정한 스위치를 제공합니다. 이러한 능력은 효율을 개선하고 파형 형성을 간소화하며 향상된 시스템 안전을 위해 부하 분리를 가능하게 합니다. 기존 고전압 EMR 및 방전 계전기도 교체하여 시스템 복잡성을 줄이고 전체 신뢰성을 개선할 수 있습니다.
IXYS IXGA20N250HV 고전압 IGBT는 업계 표준 TO-263HV 패키지로 제공되고 접합 온도 범위는 -55~+150°C입니다.
특징
- 업계 표준 TO-263HV 패키지
- 고전압 패키지
- 전기 절연 탭
- 높은 피크 전류 성능
- 낮은 포화 전압
- UL 94 V-0 가연성 분류를 충족하는 성형 에폭시
애플리케이션
- 펄서 회로
- 커패시터 방전 회로
- 고전압 전원 공급 장치
- 고전압 테스트 장비
- 레이저 및 X-선 발생기
사양
- 2,500V 컬렉터-이미터 전압(VCES)
- 2,500V 컬렉터-게이트 전압(VCGR)
- ±20V 게이트-이미터 전압(VGES)
- ±30V 게이트-이미터 과도 전압(VGEM)
- 150W 컬렉터 전력 손실(PC)
- 30A 컬렉터 전류(+25°C, IC25)
- 12A 컬렉터 전류(+110°C, IC110)
- 3.10V 컬렉터-이미터 포화 전압(VCE(sat))
- 0.83°C/W 접합-케이스 열 저항(RthJC)
- -55~+150°C 접합 온도 범위(Tj)

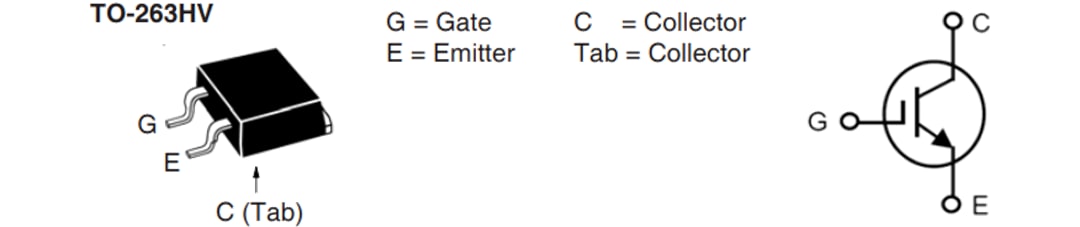

핀 지정 및 계통도

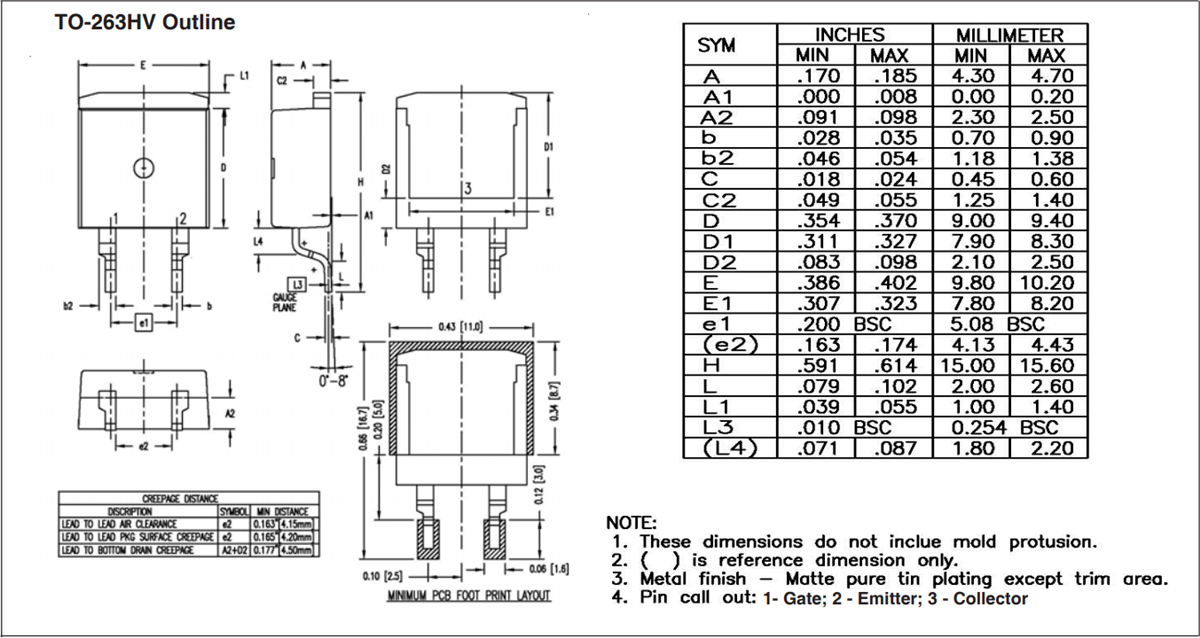

패키지 외형
게시일: 2021-10-13
| 갱신일: 2022-03-11
