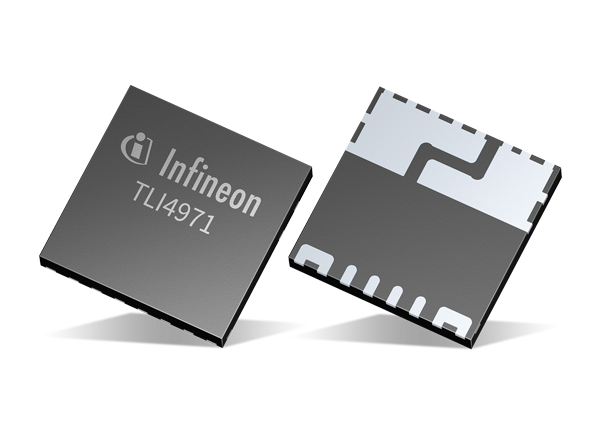

Infineon Technologies TLI4971 XENSIV™ 자기 전류 센서
Infineon Technologies TLI4971 XENSIV™ 자기 전류 센서는 양방향 AC 및 DC 측정용 고정밀 전류 센서입니다. 이 장치는 아날로그 인터페이스와 2개의 고속 과전류 감지 출력부가 있습니다. 이 장치는 전력 회로의 보호를 지원합니다. 갈바닉 절연은 자기 감지 원리에 따라 제공됩니다. Infineon의 모놀리식 홀 기술을 사용하면 최대 120A의 풀 스케일로 전류를 정확하고 고도로 선형적으로 측정할 수 있습니다. 코어 기반 센서 기법에서 흔히 알려져 있는 포화 및 히스테리시스와 같은 부정적인 효과는 Infineon 개방 루프, 코어리스 센서 원리에는 존재하지 않습니다. 차동 신호 감지와 결합된 스마트 전류 레일 설계(이중 U자형) 덕분에 전류 센서가 표류 자계에 대해 견고성을 띱니다.
특징
- ±120A FSR 내에서 690VRMS에서 최대 70ARMS 측정
- 25°C에서 일반적인 오차: 2% 미만
- 225µΩ에서 지정된 전류 레일 저항(일반)
- 120kHz 대역폭의 아날로그 출력 신호
- 최대 2 x IFSR(보통 응답 시간 1µs)까지 빠른 과전류 감지
- 전류 레일의 낮은 저항으로 인한 초저 전력 손실
- 전체 수명에 걸쳐 안정적인 전류 측정(재보정 없음)
- 고전압 애플리케이션을 위한 기능 절연
- 간편하고 콤팩트한 패키지로 높은 전력 밀도 설계 가능
애플리케이션
- 산업용 인버터 및 최대 690VRMS 구동
- 배터리 관리
- 태양광 인버터
- 전원장치
- 고전압 전원 회로에서 과부하 또는 과전류 감지
- 백색 가전
- 전동 공구
- 로봇 애플리케이션

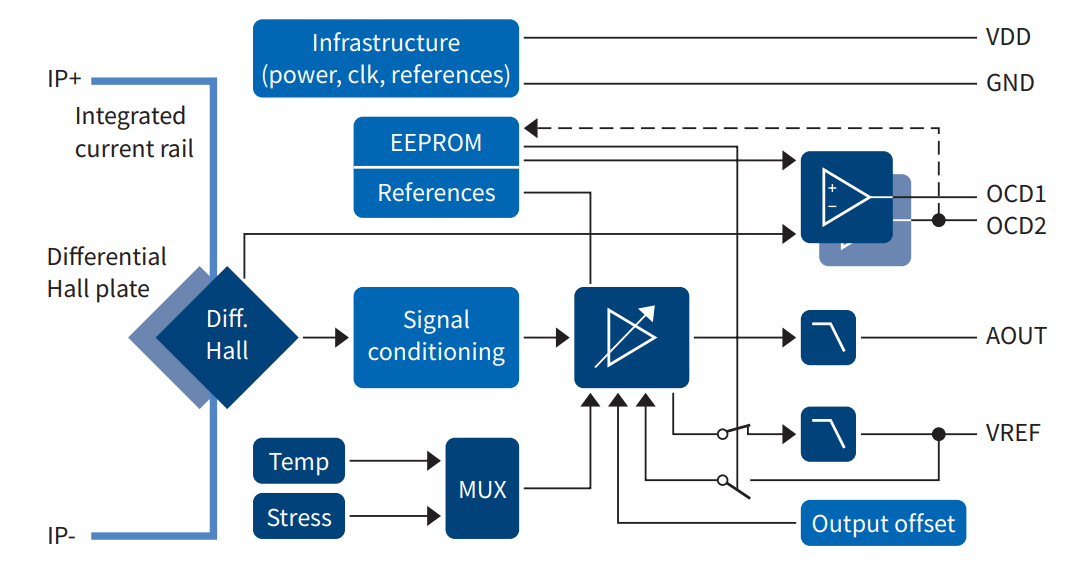

블록 선도
비디오
관련 제품
Infineon Technologies TLI4971MS2GOTOBO1 평가 키트
TLI4971 전류 센서를 평가하는 보급형 2GO 키트입니다.
