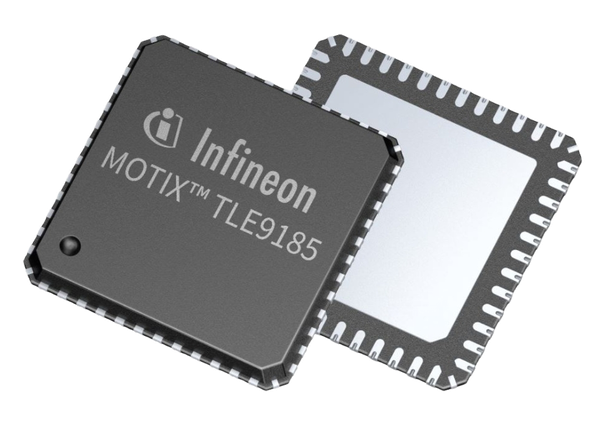

Infineon Technologies MOTIX™ TLE9185QX/TLE9185QX V33 BLDC 드라이버 IC
Infineon Technologies TLE9185QX/TLE9185QX V33 BLDC 드라이버 IC는 통합 전원 공급 및 지원 기능을 갖춘 3상 드라이버 IC입니다. BLDC 드라이버 IC는 3.3V(TLE9185QX V33) 또는 5V(TLE9185QX) 저드롭아웃 전압 조정기, BDLC 모터 제어를 위한 하프 브리지 3개, 전류 감지 증폭기 1개, 32 비트 SPI 인터페이스를 갖추고 있습니다.
TLE9185QX V33 장치는 진단 및 감시 기능을 포함하고 있으며 3.3V 마이크로컨트롤러와 함께 작동하도록 설계되었습니다. 반면 TLE9185QX는 진단 및 감시 기능으로 구성되며 5.0V 마이크로컨트롤러와 함께 작동하도록 설계되었습니다.
특징
- 저드롭아웃 전압 조정기 3.3V(TLE9185QX V33), 5V(TLE9185QX), 주 전원 공급용 250mA
- 외부 N-채널 MOSFET용 하프 브리지 게이트 드라이버 3개
- 적응형 MOSFET 게이트 컨트롤
- 보호 및 진단을 위해 구성 가능한 이득을 제공하는 로우 측 가능 CSA(전류 감지 증폭기) 1개
- 구성 가능한 웨이크 업 소스
- 최대 25kHz PWM 주파수가 가능한 PWM 입력 6개
- CRC(순환 중복 검사) 기능이 있는 32비트 SPI(직렬 주변 장치 인터페이스)
- 일반 모드, 정지 모드 및 절전 모드에서 주기적인 사이클 웨이크업
- 드레인 소스 모니터링 및 개방 부하 감지, 구성 가능한 타임 아웃 및 윈도우 워치독
- 과열 및 단락 보호 기능
애플리케이션
- 보조 펌프(연료, 물 등)
- 송풍기 모터
- 엔진 냉각 팬
- 선루프 모듈
- 전송 사례

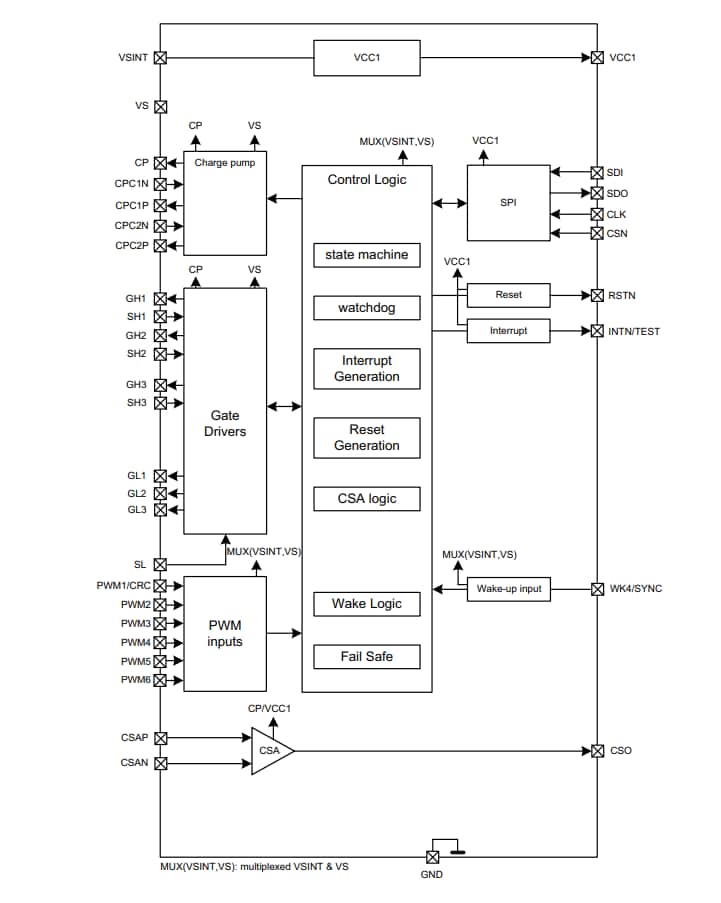

블록 선도
비디오
게시일: 2021-10-22
| 갱신일: 2023-02-06
