Infineon Technologies OptiMOS™ 6 전력 MOSFET
Infineon Technologies OptiMOS™ 6 전력 MOSFET은 차세대, 최첨단 혁신, 동급 최고의 성능을 제공합니다. OptiMOS 6 제품군은 상당한 성능 이점을 지원하는 씬 웨이퍼 기술을 활용합니다. OptiMOS 6 전력 MOSFET은 다른 제품에 비해 RDS(ON)가 30% 줄었고 동기식 정류용으로 최적화된 제품입니다.
또한 이 장치는 FOM(성능 지수)(RDS(on) x Qg 및 Qgd)를 높여주므로 설계자가 효율을 증대하고 시스템 비용을 절감할 수 있게 해줍니다. OptiMOS 6은 RDS(on) 손실이 더욱 지배적인 경우에 더 높은 전력을 출력하는 이점을 그대로 유지하여 전체 작동 범위에 걸쳐 더 나은 성능으로 이어집니다.
40V 전력 MOSFET
에서 Infineon Technologies OptiMOS™ 6 40V 전력 MOSFET은 서버, 데스크톱 PC, 무선 충전기, 급속 충전기, ORing 회로에서 SMPS(스위치 모드 전원 공급 장치)의 동기식 정류를 비롯한 다양한 애플리케이션과 회로에 최적화된 제품입니다. SMPS 애플리케이션에서, OptiMOS 6은 광범위한 출력 전력에서 효율을 최적화하기에 완벽한 솔루션으로, 낮은 부하 조건과 높은 부하 조건 사이의 절충을 방지합니다.

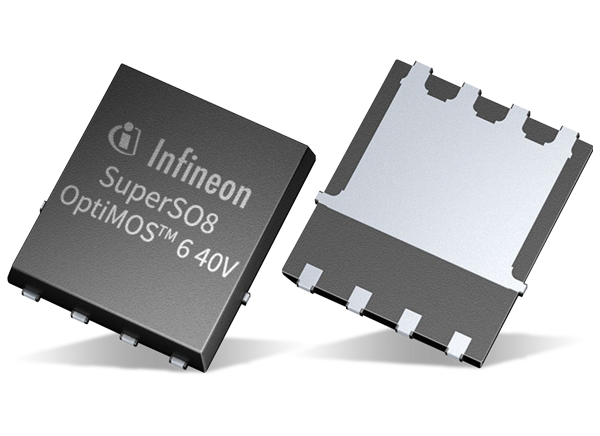

OptiMOS 6 40V 전력 MOSFET은 5mm x 6mm의 크기에 RDS(on) 범위는 5.9~0.7mΩ인 SuperSO8과 RDS(on) 범위는 6.3~1.8mΩ인 PQFN 3.3mm x 3.3mm의 두 가지 다른 패키지로 제공됩니다.
특징
- 대체 제품과의 비교:
- RDS(on) 30% 감소
- FOM Qg x RDS(on) 29% 개선
- FOM Qgd x RDS(on) 46% 개선
- 동기식 정류를 위해 최적화
- ORing 회로에 적합
- RoHS 규격 준수 - 무할로겐
- MSL1 등급
- 최고 시스템 효율
- 병렬 구성 필요성 감소
- 향상된 전력 밀도
- 매우 낮은 전압 오버슛
- 스너버 회로에 대한 필요성 감소
- 시스템 비용 절감
애플리케이션
- SMPS
- 서버
- 텔레콤
- 충전기
- 드라이브
- 멀티콥터
- 무선 충전
관련 개발 도구
Infineon Technologies EVAL_6EDL7141_TRAP_1SH 모터 드라이브 보드
MOTIX™ 6EDL7141 스마트 3상 드라이버를 기반으로 하는 고효율 완전 보호 보드입니다.
Infineon Technologies EVAL 2ED2101 HB-LLC 평가 보드
SOI 하이 측 및 로우 측 2ED2101S06F 게이트 드라이버의 스위칭 성능을 시연합니다.
관련 제품
Infineon Technologies OptiMOS™ 6 100V 전력 MOSFET
SuperSO8 및 PQFN 3.3x3.3 패키지로 제공되며 높은 스위칭 주파수 애플리케이션에 맞게 최적화되어 있습니다.
비디오

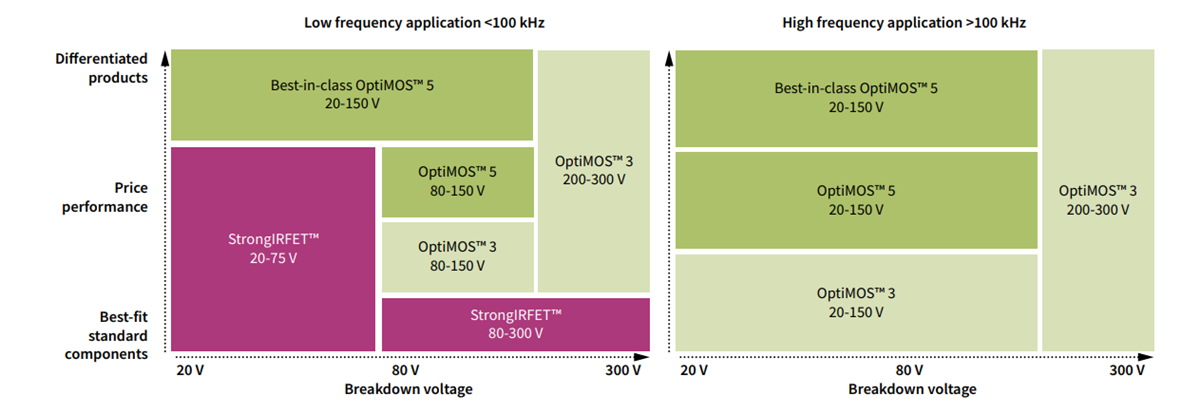

전압 비교

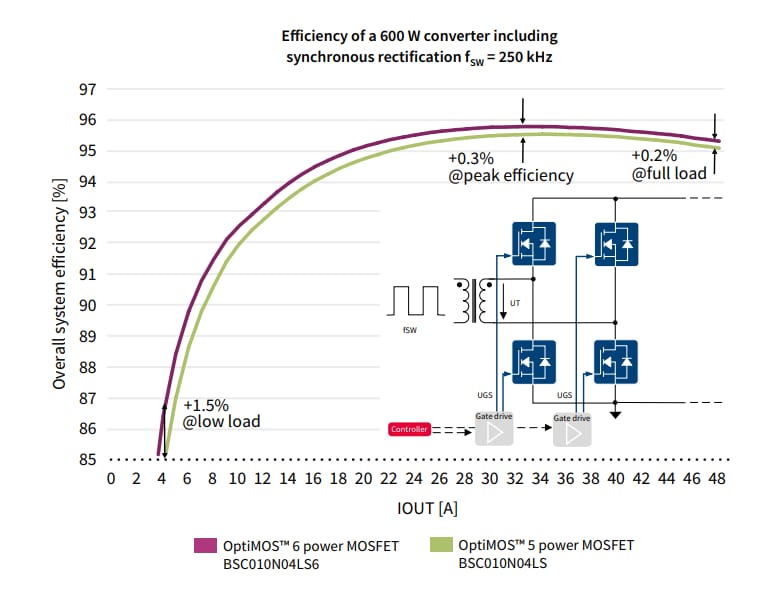

시스템 효율
