Infineon Technologies MOTORCONTROLKIT_12V 모터 제어 키트

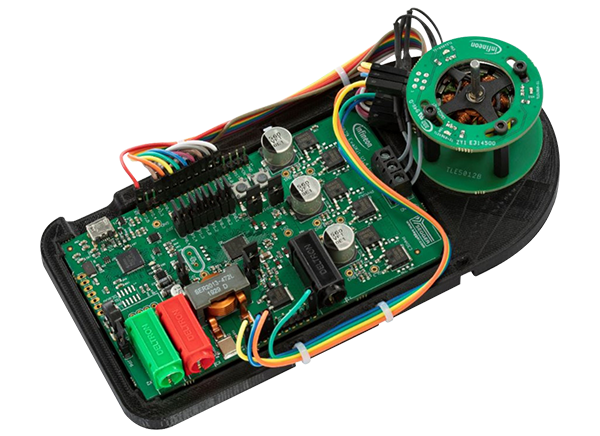

Infineon Technologies MOTORCONTROLKIT_12V 모터 제어 키트는 MOTIX™ 임베디드 전력 및 XENISV™ 센서를 갖춘 바로 사용 가능한 키트입니다. MOTORCONTROLKIT_12V는 보조 펌프 및 팬 또는 기타 3상 저전압 BLDC 모터와 같은 저전압 모터 제어 애플리케이션의 신속한 프로토타이핑 및 평가가 가능하도록 설계되었습니다.

Infineon MOTORCONTROLKIT_12V 모터 제어 키트는 TLE9879QXA40, TLE5012B-E1000 및 TLE4968-1L을 갖추고 있습니다.

TLE9879QXA40 장치는 MOTIX™ 임베디드 전력 IC와 단일 칩 3상 모터 드라이버, SoC(시스템 온 칩) 솔루션의 일부입니다. 이 장치는 업계 표준 Arm® Cortex®-M3 코어와 LIN 송수신기, 브리지 드라이버 및 전원 공급 장치를 통합하여 무센서 FOC(field-oriented control)와 같은 고급 모터 제어 알고리즘을 구현할 수 있습니다.

TLE5012B-E1000은 자기장의 방향을 감지하는 360° 각도 센서입니다. 이는 모놀리식 통합 iGMR(Giant Magneto Resistance) 소자로 사인 및 코사인 각도 구성 요소를 측정하여 자기장의 방향을 감지합니다. 이러한 원시 신호(사인 및 코사인)는 자기장의 각도 방향을 계산하기 위해 디지털 방식으로 내부 처리됩니다.

TLE4968-1L은 매우 정확한 애플리케이션 전용의 통합 홀 효과 스위치입니다. 이 센서는 우수한 공급 전압 성능, 작동 온도 범위 및 자기 임계값의 온도 안정성을 제공합니다.

특징

TLE9879 EVALKIT
- 3상 N-MOS 브리지
- GND 경로에서의 단일 분로
- 통합형 LIN(내부 장치)
- J-Link를 통한 가상 통신 포트
- 디버그 LED 및
- 보드 내장형 Segger J-Link 디버거
TLE5012B
- 회전 카운터로 360° 각도 측정 및 각도 속도 측정 가능
- 15비트 절대 각도 값(0.01°의 분해능)
- 수명 및 온도 범위에서 최대 1.0° 각도 오차
- 최대 8Mbit/s의 양방향 SSC 인터페이스
- 프로그래밍 가능 인터페이스 IIF, PWM, 홀 스위치 모드, SPC
- SIL(안전 무결성 레벨) 지원

TLE4968-1L
- 3.0~32V 작동 공급 전압
- 조정되지 않은 전원 공급 장치에서 작동
- 외부 저항기 없이 최대 42V의 과전압 성능 제공
- 능동적 오류 보상
- 낮은 지터(보통 0.35μs)
- 자기 임계값의 높은 안정성
- 스위칭 이벤트 가시성 향상을 위해 PCB에 장착된 LED
