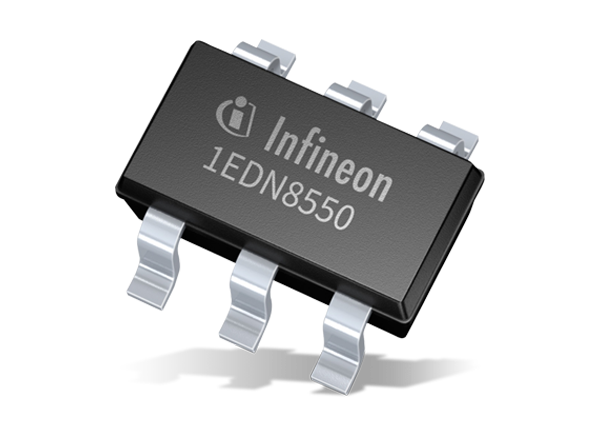

Infineon Technologies 1EDNx550 TDI EiceDriver 게이트 드라이버 IC

Infineon 1EDNx550 EiceDriver™ 게이트 드라이버 IC는 전력 MOSFET의 오작동을 방지하기 위해 진정한 차동 입력(TDI)을 갖춘 단일 채널, 비절연 게이트 드라이버 IC입니다. 로직 드라이버 상태는 두 입력 간의 전압 차에 의해 제어되며 드라이버의 기준(접지) 전위와는 완전히 독립적입니다. 이 설계는 잘못된 트리거링에 대한 위험을 제거하고 드라이버와 컨트롤러 접지간에 전압 차이가 있는 애플리케이션에 상당한 이점을 제공합니다.

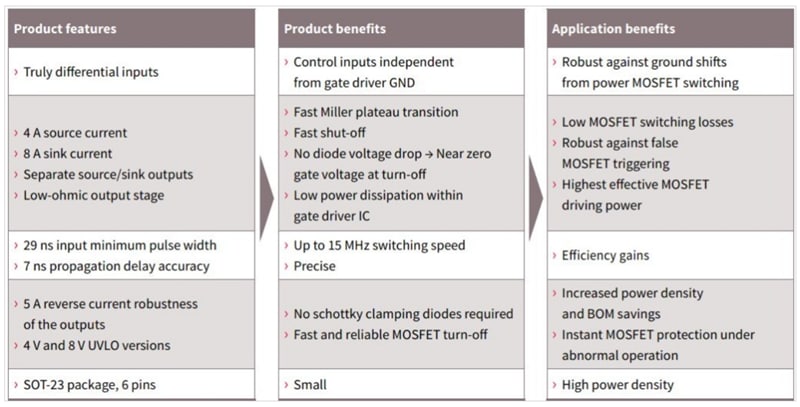

1EDNx550 TDI EiceDriver 게이트 드라이버 IC는 최대 20V의 공급 전압으로 작동하고 별도의 로우 임피던스 소스 및 싱크 출력을 가지며 ±150V까지의 매우 큰 공통 모드 입력 전압 범위(CMR)를 제공하고 -7/+10ns의 정확도를 제공하며 JEDEC에 따른 산업 애플리케이션에 대해 전체적으로 인증되었습니다. 4V 및 8V UVLO(Under Voltage Lock Out) 옵션은 비정상적인 조건에서 즉각적인 MOSFET 보호를 보장합니다.
