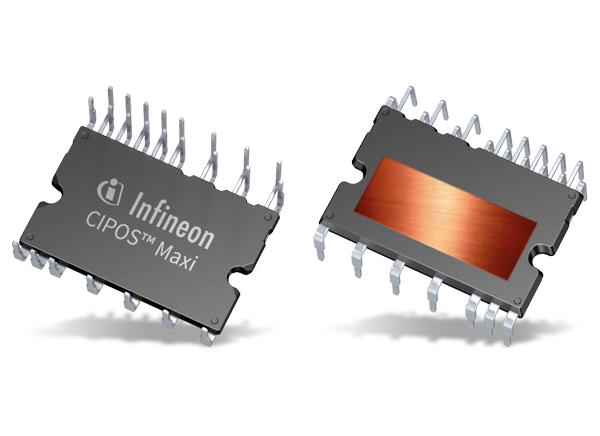

Infineon Technologies CIPOS™ Maxi IM818
Infineon Technologies CIPOS™ Maxi IM818은 다양한 전력 및 제어 구성 요소를 통합하여 신뢰성을 높이고 PCB 크기 및 시스템 비용을 최적화합니다. Maxi는 가변 속도 드라이브 애플리케이션에서 3상 AC 모터 및 영구 자석 모터를 제어하도록 설계되었습니다. 저전력 모터 드라이브(GPI, 서보 드라이브), 펌프, 팬 드라이브 및 HVAC용 능동 필터에 사용됩니다. CIPOS™ Maxi는 우수한 열 성능 및 전기 절연, EMI 안전 제어 및 과부하 보호가 필요한 전력 애플리케이션에 특별히 적합합니다. 1,200V TRENCHSTOP™ IGBT 및 이미터 제어 다이오드가 내장된 3상 인버터는 최적화된 6채널 SOI 게이트 드라이버와 결합되어 뛰어난 전기적 성능을 발휘합니다.
특징
- 완전 절연형 듀얼 인라인 몰드 모듈
- 1,200V TRENCHSTOP™ IGBT4
- 견고한 1,200V SOI 게이트 드라이버 기술: 과도 및 네거티브 전압에 대해 안정적 성능
- VBS = 15V에서 신호 전송을 위해 최대 -11V까지 허용되는 네거티브 VS 전위
- 통합형 부트스트랩 기능
- 과전류 차단
- 온도 모니터용 NTC 서미스터 내장
- 모든 채널에서 부족 전압 차단
- 모든 위상 전류 모니터링(개방 이미터)에 액세스 가능한 로우 사이드 이미터 핀
- 교차 전도 방지
- 보호되는 동안 스위치 6개 모두 턴 오프
- 프로그래밍 가능한 오류 제거 타이밍 및 인에이블 입력
- 무연 단자 도금, RoHS 규격 준수
애플리케이션
- 팬 드라이브 및 액티브 필터: HVAC, 펌프 및 저전력 모터 드라이브(GPI, 서보 드라이브)용
관련 제품
Infineon Technologies CIPOS™ 지능형 전력 모듈
모터 구동을 위해 설계된 고집적, 소형 전원 모듈 포트폴리오.
개발 도구
Infineon Technologies EVAL-M1-IM818-는 CIPOS™ IPM 맥시 평가 보드를 제공합니다.
3상 CIPOS™ Maxi 지능형 전력 모듈(IPM) 기반의 완벽한 평가 플랫폼입니다.
