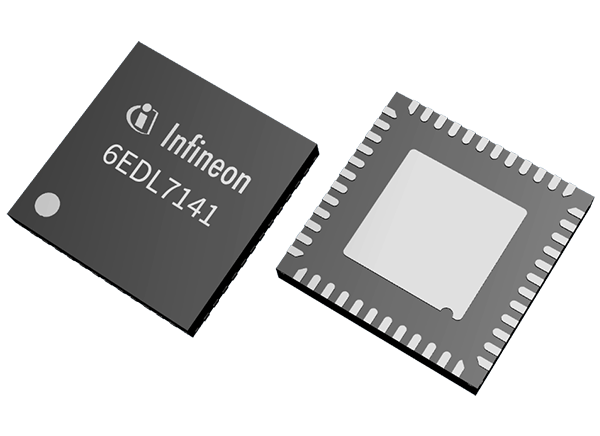

Infineon Technologies 6EDL7141 게이트 드라이버 IC

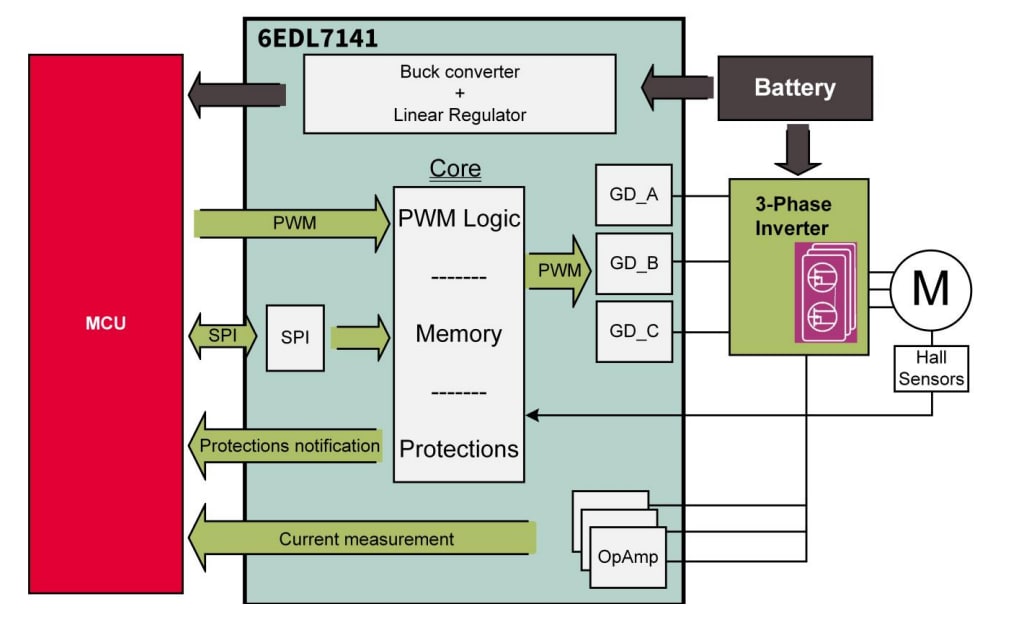

Infineon Technologies 6EDL7141 게이트 드라이버 IC는 3상 BLDC 또는 PMSM 모터 드라이브 애플리케이션용으로 설계되었습니다. 6EDL7141에는 각각 하이 사이드 및 로우 사이드 N 타입 MOSFET을 구동할 수 있는 3개의 하프 브리지 드라이버가 있습니다. 또한 이 장치는 정상 작동 중에서 HS 와 LS 스위치 사이의 전류 슛스루를 방지하기 위해 프로그래밍 가능한 데드 타임 지연 기능을 제공합니다.

Infineon 6EDL7141 게이트 드라이버 IC에는 100% 듀티 사이클 및 저전압 공급 작동을 지원하는 로우 사이드 및 하이 사이드 게이트 드라이버를 위한 별도의 충전 펌프가 있습니다. 이 게이트 드라이버는 7V, 10V, 12V 또는 15V 전원으로 프로그래밍 가능합니다. 구동 신호의 슬루율은 EMI 방출을 줄이기 위해 정밀 프로그래밍됩니다.

6EDL7141은 불리한 조건에서 애플리케이션 견고성을 개선하기 위해 전원 공급 장치 전압 및 시스템 매개변수 모니터링과 같은 다양한 보호 기능을 구현합니다.

통합 SPI는 전류 감지 증폭기의 이득, 게이트 드라이버의 슬루율 제어, 다양한 보호 기능 또는 게이트 드라이버 전압과 같은 유연한 매개변수 설정과 상세한 오류 보고를 제공합니다.

특징

3상 스마트 게이트 드라이버
- 5.5~60V 작동 공급 전압(권장 작동 조건)
- 1.5A 싱크/1.5A 소스 피크 게이트 드라이버 전류
- 프로그래밍 가능 구동 전압(7V, 10V, 12V, 15V)
- 독립적으로 프로그래밍 가능한 하이 사이드/로우 사이드 슬루율 제어
- 전원 켜기/끄기 스위칭을 위한 독립적으로 프로그래밍 가능한 데드 타임
- 최대 200kHz의 3PWM 또는 6PWM 입력을 사용하여 제어
- 홀 센서가 있거나 없는 1PWM 사용을 위한 내장형 정류표
통합 전원 공급 장치
- 프로그래밍 가능한 스위칭 주파수가 있는 고효율 동기식 벅 컨버터
- 게이트 드라이버 충전 펌프, DVDD 선형 레귤레이터, 내/외부 구성품 공급
- MCU 및 기타 구성품 공급(DVDD)를 위한 300mA 전류 성능을 가진 선형 레귤레이터
- 낮은 공급 전압에서도 게이트 드라이버를 공급하기 위한 이중 충전 펌프
통합 전류 감지 증폭기 3개
- 조절 가능한 이득 및 오프셋
- 구성 가능한 로우 사이드 R_DSON 감지

통합 홀 센서 비교기 3개
신호 모니터링을 위한 통합 ADC
잠긴 로터 감지
3.3V/5V 호환 디지털 인터페이스
프로그래밍 가능한 SPI 디지털 인터페이스
보호 기능
- 프로그래밍 가능한 제동 응답이 있는 외부 브레이크
- 전류 감지 증폭기(프로그래밍 가능)에서 OCP(과전류 보호)
- 벅 컨버터 및 DVDD 선형 레귤레이터(프로그래밍 가능)를 위한 OCP(과전류 보호)
- 내/외부 전원 공급 장치용 UVLO(저전압 록아웃)
- 벅 컨버터 및 DVDD 선형 레귤레이터를 위한 OVLO(과전압 장애) 보고
- OTW(과열 경고) 및 OTS(과열 셧다운)
- 프로그래밍 가능 워치독 타이머
- nFAULT 및 SPI 레지스터를 통해 보고
열 성능이 향상된 48pin VQFN 패키지
