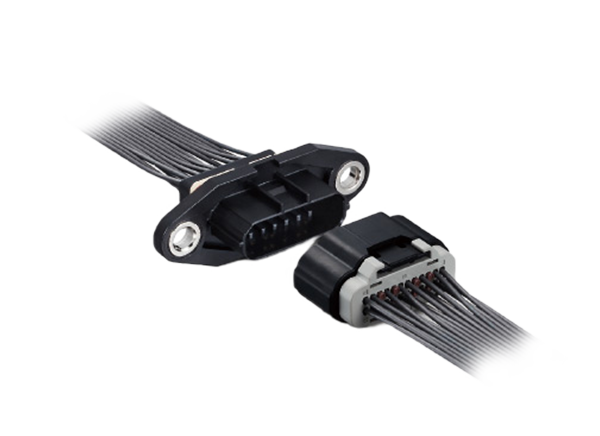

Hirose Electric ZE064W 소형 방수 자동차용 커넥터
Hirose Electric ZE064W 커넥터는 자동차 및 산업용 애플리케이션에 사용하기 위한 소형 방수 커넥터 제품군입니다. 이 커넥터는 결합 시 IP67/IP69K 등급, 잘못된 결합을 방지하는 결합 키, 접점 신뢰성 증대를 위한 리테이너가 특징입니다. 이중 레이어 스프링을 사용하고 3점 접점 설계를 통해 내진동성 및 접촉 신뢰성이 대폭 향상됩니다. Hirose Electric ZE064W 커넥터는 산업 및 자동차용 애플리케이션과 같은 혹독한 환경에 적합합니다.
특징
- 3점 접점이 있는 이중 레이어 스프링 설계
- 기관실 온도 적용 범위를 위한 최대 +125°C의 열 저항
- 결합 키
- 연결 리테이너
- 작은 크기
- 엔진 작동 및 구동 중 연속 진동에 견딤
- 결합 시 IP67/IP69K 방수
애플리케이션
- 자동차
- 자동차 ECU
- 인버터
- DC/DC 컨버터
- 배터리 팩
- 산업, 농업 및 건설 장비
- 혹독한 환경
사양
- 정격 전압: 60VAC/DC
- 5A (단극)/2A (24개 위치) 정격 전류
- 작동 온도: -40°C~+125°C
- 1000VAC 내전압(1분)
- 100N 최소잠금 강도
- 최대 접촉 저항: 8mΩ
- 100MΩ 최소 절연 저항
- 결합 내구성 30회
- 22AWG ~ 20AWG, ø1.4 ~ ø1.7mm 와이어 직경 적용 가능 케이블

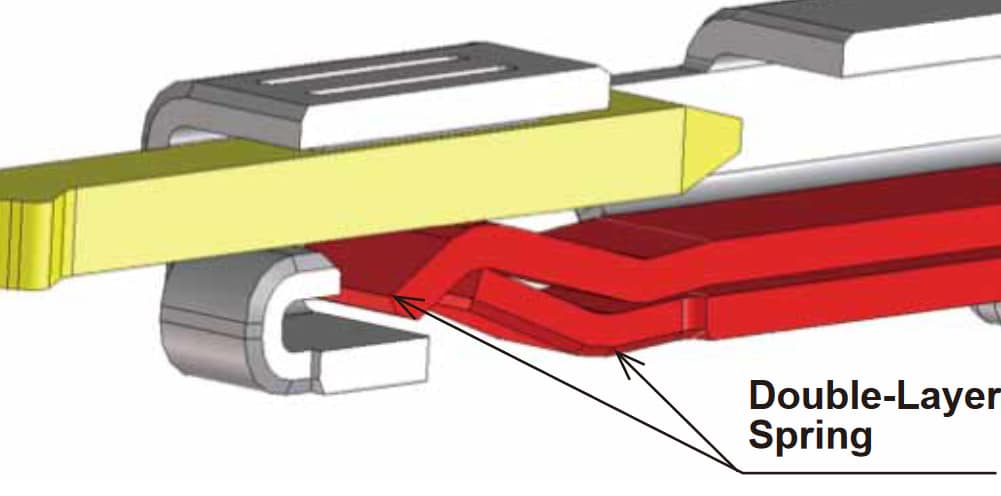

이 중 레이어 스프링 설계

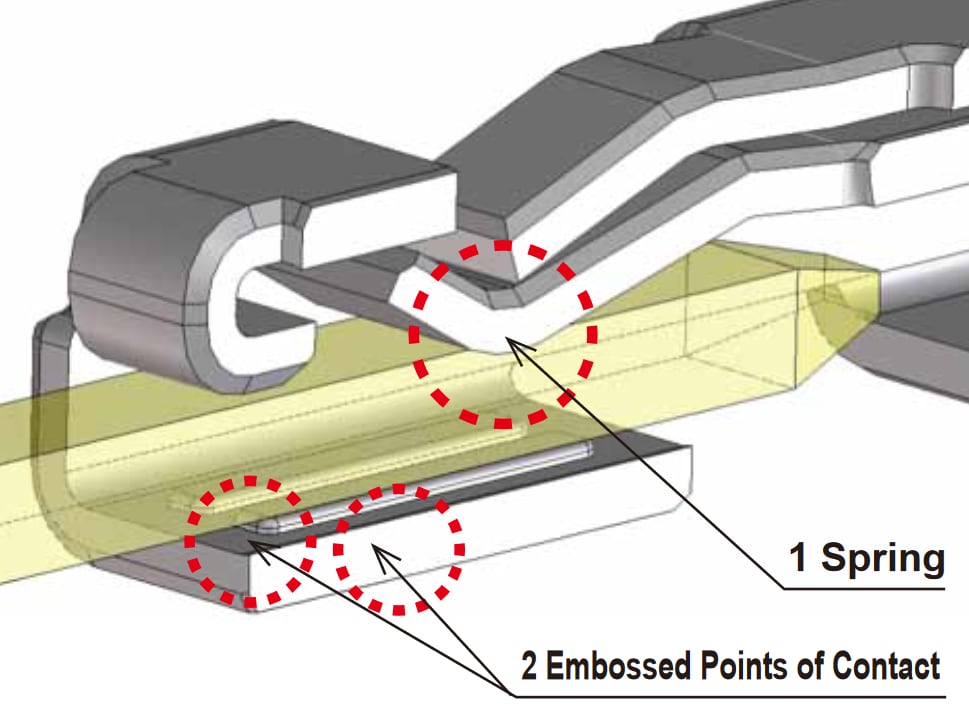

3-Point 접점 설계

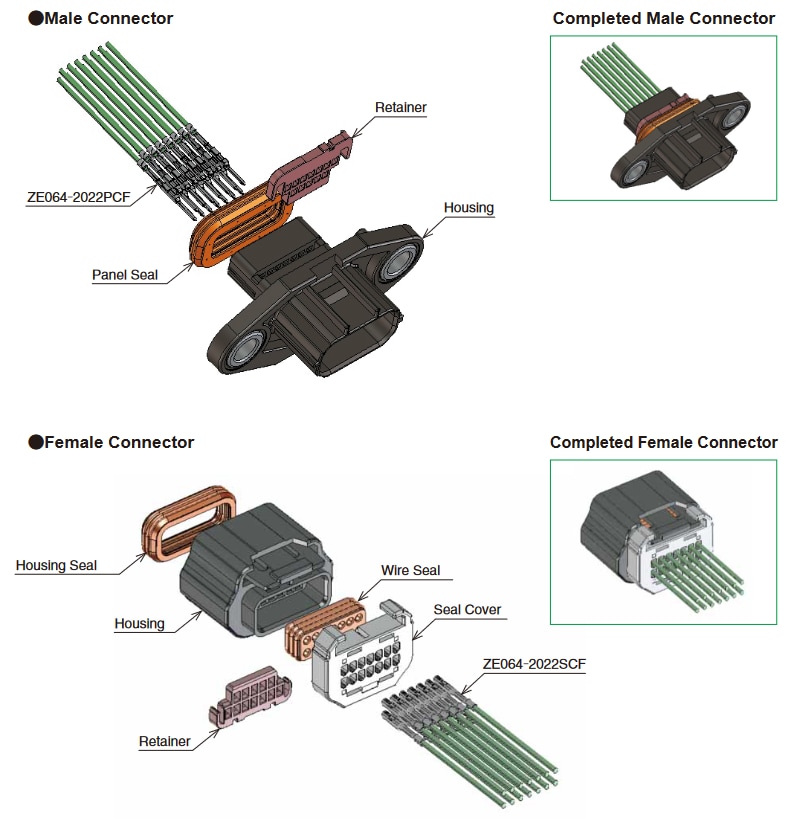

커넥터 어셈블리
