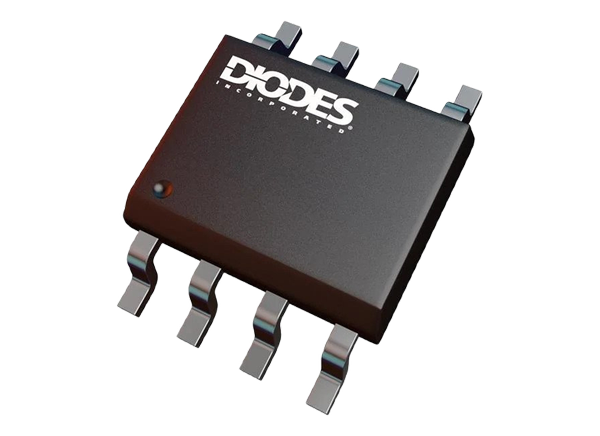

Diodes Incorporated AP64502 동기식 벅 변환기
Diodes Inc. AP64502 동기식 벅 변환기는 3.8~40V의 넓은 입력 전압 범위를 제공하는 5A 동기식 벅 변환기입니다. 이 장치는 45mΩ 하이 측 전력 MOSFET과 20mΩ 로우 측 전력 MOSFET을 완전히 통합하여 고효율 강압 DC-DC 변환 기능을 제공합니다. AP64502 장치는 피크 전류 모드 제어 및 통합 루프 보상 네트워크를 채택하여 외부 구성 요소 수를 최소화하여 쉽게 사용할 수 있습니다.
Diodes Inc. AP64502 설계 장치는 EMI(전자기 간섭) 감소에 맞게 최적화되어 있습니다. 이 장치는 MOSFET 턴 온 및 턴 오프 시간을 희생하지 않고 스위칭 노드 링잉을 방지하는 독점 게이트 드라이버 방식을 갖추고 있어 MOSFET 스위칭으로 인한 고주파 방사 EMI 잡음을 줄입니다. AP64502는 또한 ±6%의 스위칭 주파수 지터를 갖는 FSS(Frequency Spread Spectrum)를 특징으로 하므로 방출된 에너지가 어느 한 주파수에서 상당한 시간 동안 머무르지 못하게 하여 EMI를 줄입니다.
특징
- 3.8~40V VIN
- 0.8V~VIN 출력 전압(VOUT)
- 5A 연속 출력 전류
- 0.8V ±1% 기준 전압
- 25µA의 낮은 대기 전류(펄스 주파수 변조)
- 100kHz~2.2MHz 조절 가능한 스위칭 주파수
- 100kHz~2.2MHz 외부 클록 동기화
- 조절 가능한 소프트 스타트 시간
- 5mA의 경부하에서 최대 85% 효율
- EMI 감소를 위한 고유한 게이트 드라이버 설계
- FSS(주파수 확장 스펙트럼)으로 EMI 감소
- LDO(저드롭아웃) 모드
- UVLO를 조정하기 위한 정밀도 활성화 임계값
- 보호 회로
- UVLO(부족 전압 록아웃)
- OVP(출력 과전압 보호)
- 사이클 바이 사이클 피크 전류 제한
- 과열 차단
- 무연 및 RoHS 규격 완전 준수
- 무할로겐 및 무안티몬 "친환경" 장치
애플리케이션
- 분산형 전원 버스 공급 장치
- 전동 공구 및 레이저 프린터
- 백색 가전 및 소형 가전 제품
- 홈 오디오
- 네트워크 시스템
- 소비자 전자 장치
- 범용 PoL(Point of Load)

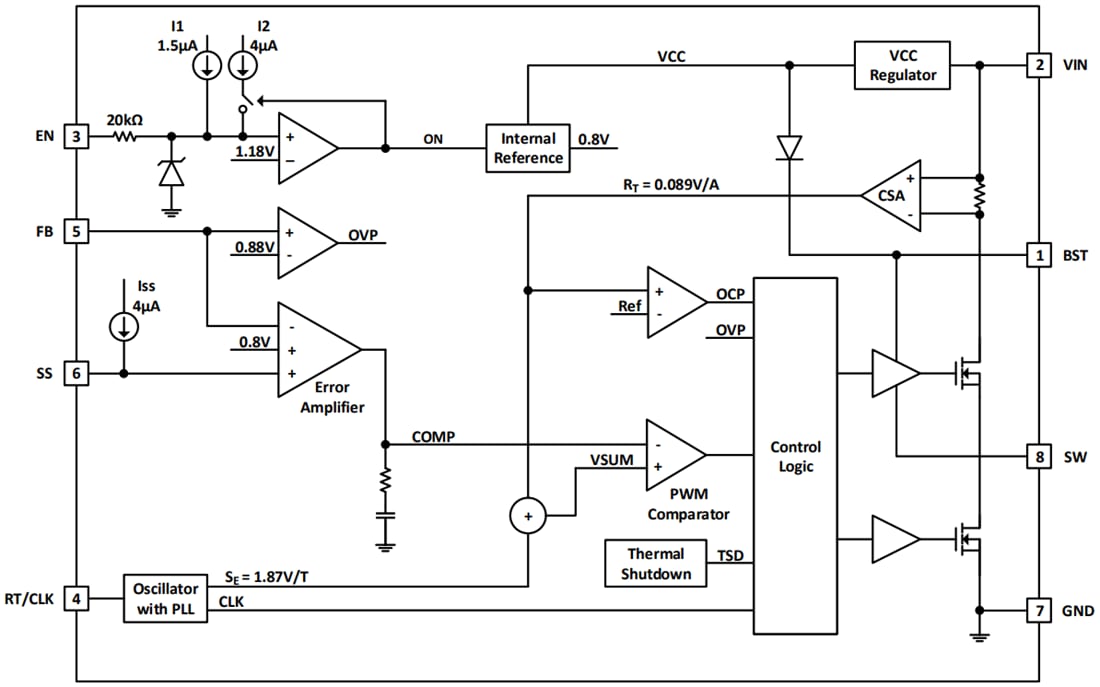

기능 블록 선도
