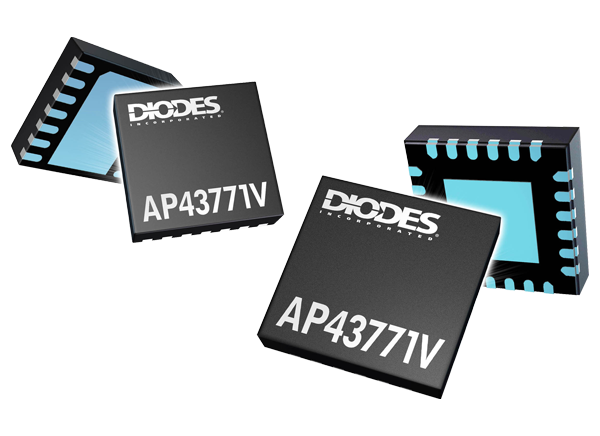

Diodes Incorporated AP43771V USB PD 컨트롤러
Diodes Incorporated AP43771V USB PD 컨트롤러는 USB Type-C 어댑터 및 충전기 애플리케이션을 겨냥한 통합 USB Type-C® 장치입니다. 이 컨트롤러는 전력 관리를 위해 20mV/단계의 전압 분해능과 50mA/단계의 전류 분해능을 가진 PPS APDO(증강 전력 데이터 객체)를 지원합니다. AP43771V USB Type-C PD 컨트롤러는 Qualcomm® QC4/4+/QC5 프로토콜과 호환되며 USB PD Rev3.0 V1.2를 지원합니다. 이 컨트롤러는 OVP/OCP/SCP/OTP 기능을 갖춘 강력한 보호 체계를 제공할 수 있습니다. AP43771V USB Type-C 전원 공급 컨트롤러에는 메인 펌웨어용 일회성 프로그래밍 가능 ROM과 사용자 구성 데이터용 다회성 프로그래밍 가능 ROM이 제공됩니다.
특징
- 3.3~24V 작동 전압 범위
- USB PD Rev3.0 V1.2와 호환
- Qualcomm QC4/4+/QC5 프로토콜 인증(QC20201127203)
- CV 및 CC 제어용 내장형 레귤레이터
- 절전 모드 지원
- I2C 인터페이스 지원
- 자동 재시작으로 SCP/OTP/OVP/UVP 지원
- VBUS 전력 공급을 위한 외부 N-MOSFET 제어
- 메인 펌웨어를 위한 OTP(일회성 프로그래밍 가능)
- 시스템 구성을 위한 MTP(다회성 프로그래밍 가능)
- RoHS 준수 및 무연
애플리케이션
- Type-C USB 어댑터/충전기
- USB PD 변환기

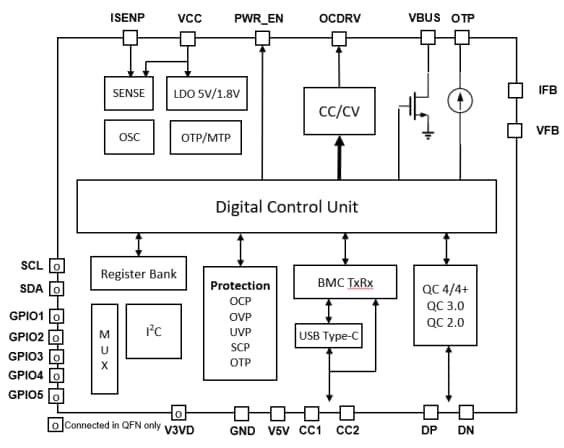

블록 선도
