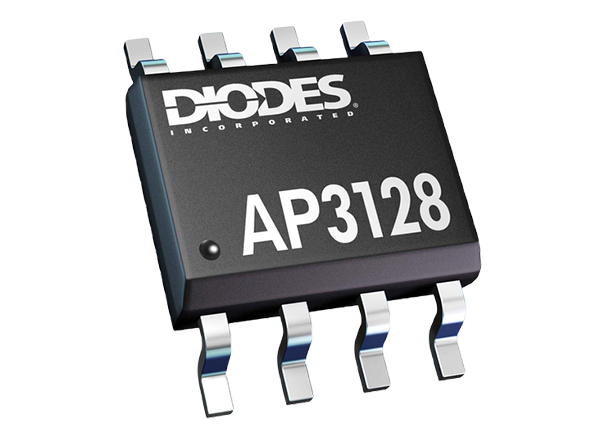

Diodes Incorporated AP3128 PWM 컨트롤러
Diodes Incorporated AP3128 PWM 컨트롤러는 피크 전류 제어 및 다중 모드(QR+CCM) PWM 컨트롤러입니다. 이 컨트롤러는 고성능, 낮은 대기 전력 및 비용 효율적인 오프라인 플라이백 컨버터를 위해 최적화되어 있습니다. AP3128 컨트롤러는 무부하/경부하 조건에서 버스트 모드로 들어가고 대기 소비전력을 최소화하도록 설계되었습니다. 이 컨트롤러는 QR 주파수를 고정하여 스위칭 전력 손실을 줄이는 105kHz 최대 스위칭 주파수가 특징이며 최소 주파수는 가청 잡음을 방지합니다. AP3128 컨트롤러는 다중 모드 제어, 시동 프로세스 중의 소프트 스타트, 높은 평균 효율을 위한 주파수 폴드백 및 FOCP로 2차 권선 단락 보호 기능을 제공합니다. 일반적으로 휴대폰 충전기, PD(전력 공급) 애플리케이션, ATX/BTX 보조 전원, STB(셋톱박스) 전원 공급 장치 및 오픈 프레임 스위칭 전원 공급 장치에 사용됩니다.
특징
- 다중 모드 제어
- 높은 라인 전압에서 QR(유사 공진) 작동
- 낮은 라인 전압에서 CCM(연속 전류 모드) 작동
- 비 가청 잡음 유사 공진 제어
- 시동 프로세스 중 소프트 스타트
- 높은 평균 효율을 위한 주파수 폴드 백
- 일정한 OCP(과전류 보호)
- FOCP를 사용하여 보조 권선 단락 보호
- EMI를 줄이기 위한 주파수 디더링
- 유용한 핀 결함 보호:
- SENSE 핀 플로팅
- FB/광커플러 개방/단락
- 포괄적인 시스템 보호 기능:
- VOVP(VCC 과전압 보호)
- OLP(과부하 보호)
- BNO(브라운아웃) 보호
사양
- 10~50V 공급 전압 범위
- -40~150°C 작동 접합 온도 범위
- 80kHz(CCM 모드) 진동 주파수
- 1µA 시동 전류
- -800~300mA 출력 전류 범위
- 25°C 미만의 TA에서 550mW 전력 손실(PD)
애플리케이션
- 휴대폰 충전기
- PD(Power Delivery) 애플리케이션
- ATX/BTX 보조 전원 공급 장치
- STB(셋톱박스) 전원 공급 장치
- 오픈 프레임 스위칭 전원 공급 장치

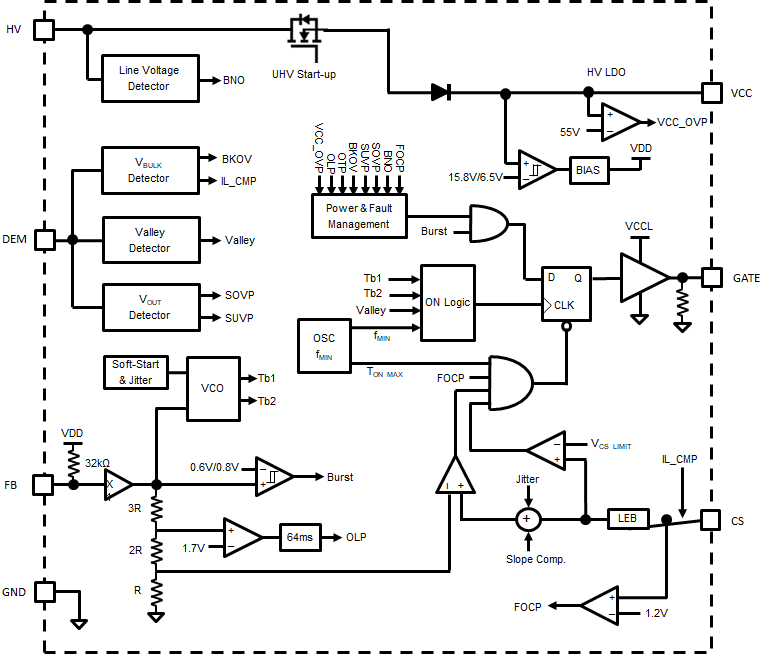

블록 선도

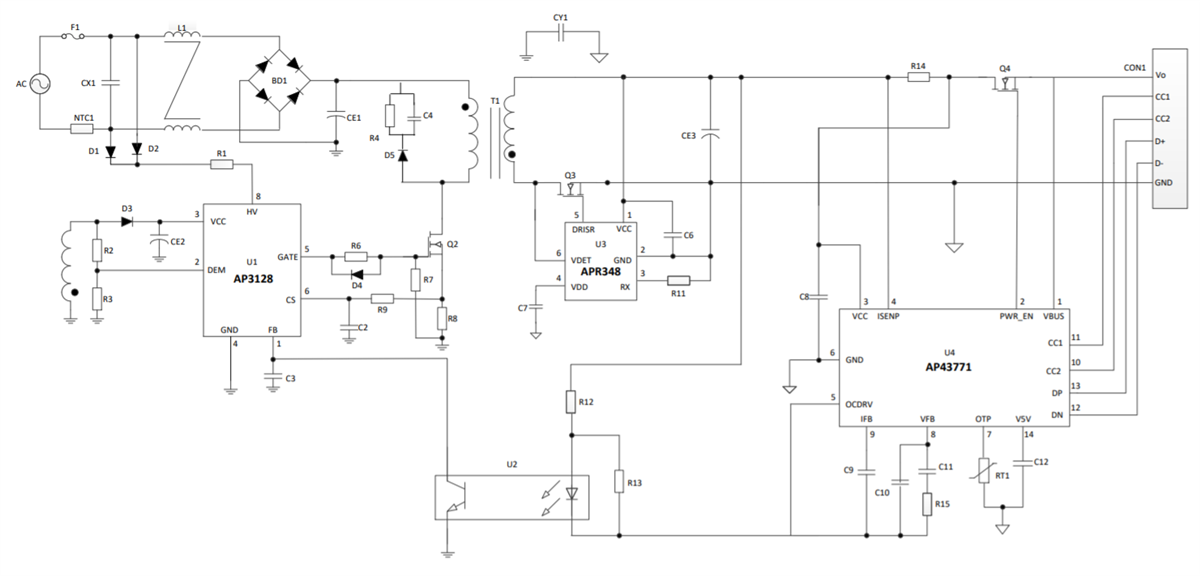

일반 애플리케이션 회로
게시일: 2021-11-08
| 갱신일: 2022-03-11
