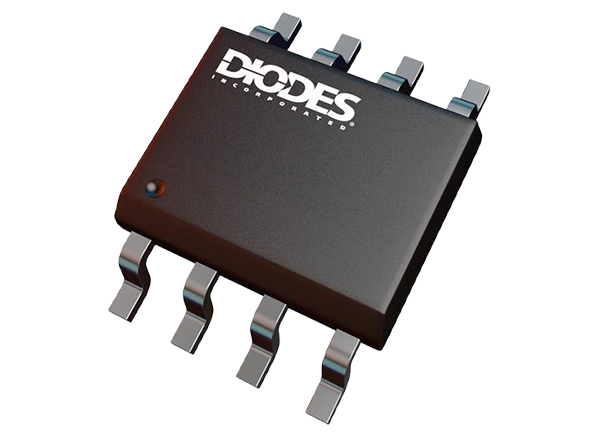

Diodes Incorporated AP64202Q 동기식 벅 변환기
Diodes Incorporated AP64202Q 동기식 벅 변환기는 3.8~40V의 넓은 입력 전압 범위를 갖는 2A 컨버터입니다. 이 장치는 150mΩ 하이측 전력 MOSFET과 80mΩ 로우측 전력 MOSFET을 완전히 통합합니다. 이 장치는 고효율 강압 DC-DC 변환 기능을 제공합니다. AP64202Q 장치는 피크 전류 모드 제어 및 통합 루프 보상 네트워크를 채택하여 외부 구성 요소 수를 최소화하여 쉽게 사용할 수 있습니다.
특징
- 자동차 애플리케이션에 대한 AEC-Q100 인증 획득
- 장치 온도 등급 1 -40~+125°C TA 범위
- VIN 3.8~40V
- 출력 전압(VOUT) 0.8V~VIN
- 2A 연속 출력 전류
- 0.8V±1% 기준 전압
- 25µA 낮은 대기 전류(펄스 주파수 변조)
- 조절 가능한 스위칭 주파수 100kHz~2.2MHz
- 외부 클록 동기화 100kHz~2.2MHz
- 조절 가능한 소프트 스타트 시간
- 최대 88% 효율(5mA 경부하)
- EMI 감소를 위한 고유한 게이트 드라이버 설계
- FSS(주파수 확장 스펙트럼)으로 EMI 감소
- LDO(저드롭아웃) 모드
- UVLO를 조절하기 위한 정밀도 활성화 임계값
- 보호 회로
- UVLO(부족 전압 록아웃)
- OVP(출력 과전압 보호)
- 사이클 바이 사이클 피크 전류 제한
- 열 셧다운
애플리케이션
- 자동차 전원 시스템
- 자동차 인포테인먼트
- 자동차 계기판
- 자동차 텔레매틱스
- 자동차 조명 제어
- 첨단 운전 보조 시스템

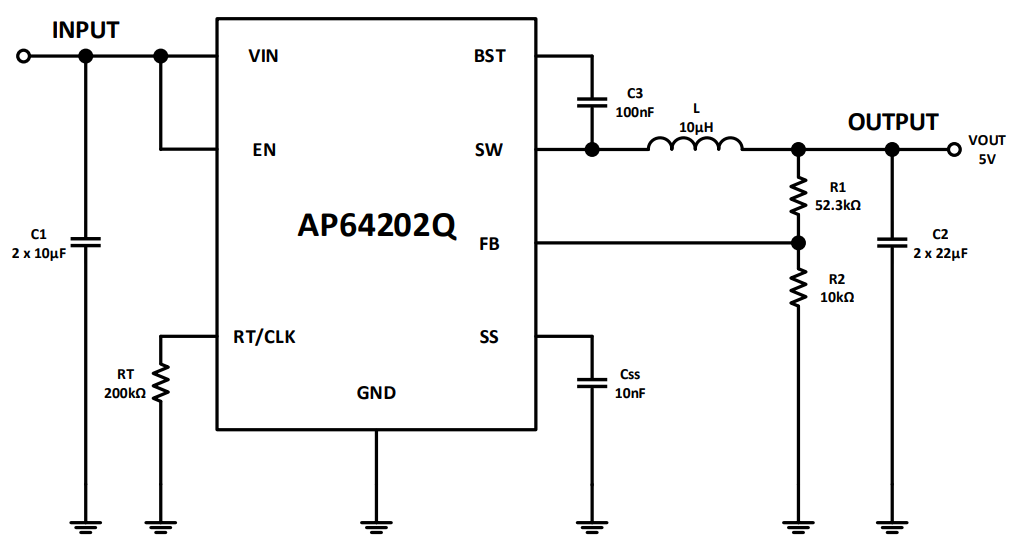

일반 애플리케이션 회로
게시일: 2021-12-06
| 갱신일: 2022-03-11
