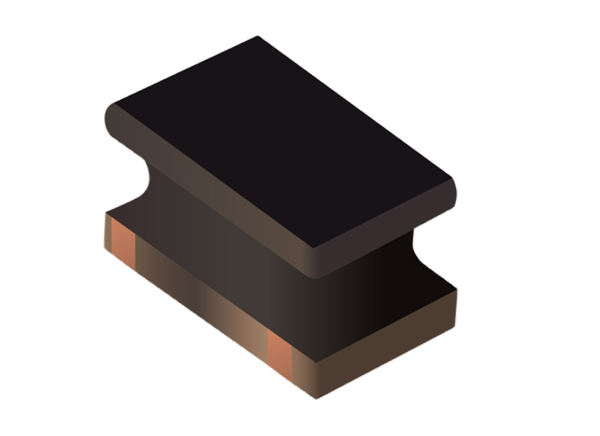

Bourns SRN2012T 반차폐 전력 인덕터
Bourns SRN2012T 반차폐 전력 인덕터는 인덕터 권선의 둘레에 자기 에폭시 코팅으로 구성되어 있습니다. 이 설계는 향상된 차폐를 제공하여 차폐되지 않은 인덕터에 비해 보다 낮은 수준의 자기장 복사를 방출합니다. 다른 특징으로는 높은 인덕턴스, 낮은 DCR, 높은 자기 공진 주파수 및 높은 Q. Bourns SRN2012T 반차폐 전력 인덕터는 작동 온도 범위가 -40~+125°C인 소형 2mm x 1.2mm x 1.2mm 패키지로 제공됩니다. 이상적인 애플리케이션은 RF 신호 처리, 공진 회로, 오디오 헤드셋용 디커플링 및 잡음 필터 케이블 모뎀, 셋톱 박스, 하드 디스크 드라이브, 태블릿, 모바일 전자 장치에 사용됩니다.
특징
- 반차폐 구조
- 소형 크기
- 높은 Q 값
- 높은 자기 공명 주파수
- 낮은 DCR
- 페라이트 코어
- Sn 단자 마감 처리
- 에나멜 구리선
- 자기 에폭시 수지 코팅
- RoHS 준수 및 무할로겐
애플리케이션
- RF 신호 처리
- 공진 회로
- 오디오 헤드셋용 디커플링 및 잡음 필터
- 케이블 모뎀
- 셋톱박스
- 하드 디스크 드라이브
- 태블릿
- 모바일 전자 장치
사양
- 2mm x 1.2mm x 1.2mm 크기
- 1~22µH 인덕턴스 범위
- 13~15 Q 값
- 20~208MHz 자기 공진 주파수
- 340~1,300mA 정격 전류
- 240~1,100mA 정격 전류
- -40~+125°C 작동 온도 범위
비디오

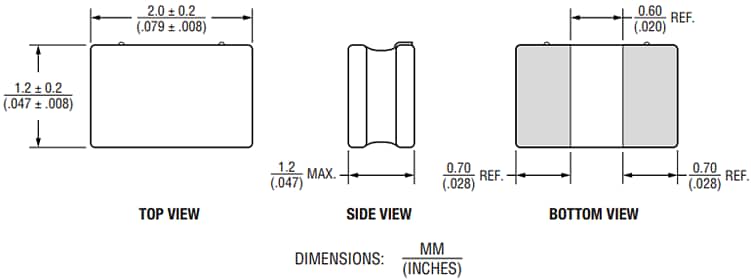

크기
