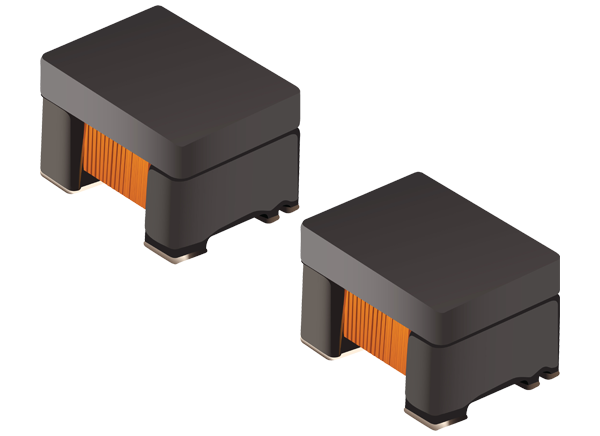

Bourns SM453230-x1N7YP GbE 칩 LAN 변압기
Bourns SM453230-x1N7YP GbE 칩 LAN 변압기는 개별 변압기/공통 모드 칩 인덕터로서 PCB 레이아웃에서 높은 유연성을 제공합니다. 4.7mm x 3.3mm x 2.9mm 크기의 소형 SM453230-x1N7YP 변압기는 IEEE 802.3 이더넷 및 1G/2.5G/5G Base-T(SM453230-231N7YP) 또는 10G Base-T(SM453230-121N7YP)와의 호환성을 제공합니다. 이 장치는 -40~+85°C 온도 범위에서 작동하며 고속 통신 및 네트워크 장치에 이상적입니다.
특징
- IEEE 802.3 이더넷 호환
- 호환:
- 10G Base-T(SM453230-121N7YP)
- 1G/2.5G/5G Base-T(SM453230-231N7YP)
- PoE+ 가능
- 유연한 PCB 레이아웃을 위한 개별 변압기 및 공통 모드 칩 인덕터
- EMI 감소를 위한 공통 모드 칩 인덕터 페어링
- SRF2012-900YA(SM453230-121N7YP)
- SRF2012A-801Y(SM453230-231N7YP)
- -40~+85°C 온도 범위
- 무할로겐 및 RoHS 규격 준수
사양
- SM453230-121N7YP
- 120µH 인덕턴스(100kHz, 0.1V, 0mA)
- ±3% 권선비
- -2.0dB 표준 삽입 손실(1~500MHz), -3.0dB 최대 삽입 손실
- 21pF 표준 정전용량
- 700mA POE+
- 1500VAC 60초 동안 Hi-Pot
- SM453230-231N7YP
- 인덕턴스
- 230µH(100kHz, 0.1V, 0mA)
- 200µH(100kHz, 0.1V, 15mA)
- ±3% 권선비
- -1.5dB 표준 삽입 손실(1~250MHz), -2.3dB 최대 삽입 손실
- 35pF 표준 정전용량
- 700mA POE+
- 1500VAC 60초 동안 Hi-Pot
- 인덕턴스
관련 제품
Bourns SM453230-1x1N7Y 칩 LAN 변압기
PCB 레이아웃에서 유연성을 제공하는 개별 변압기/공통 모드 칩 인덕터.

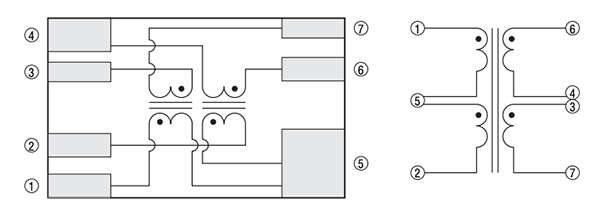

전기 회로도

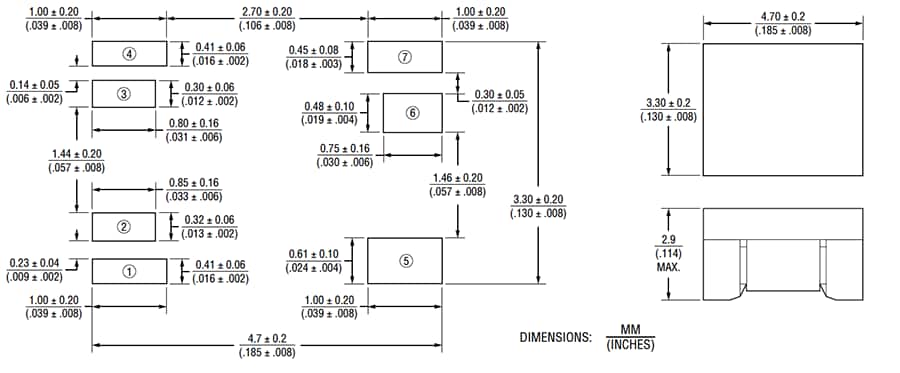

크기
